Роль шин и дисков в эксплуатации погрузчиков: влияние на безопасность и производительность

Функциональная нагрузка шин и дисков в работе погрузчиков

Шины и диски погрузчика — критически важные компоненты, напрямую влияющие на устойчивость машины, точность маневрирования, износ трансмиссии и общую производительность. Их состояние определяет не только безопасность оператора, но и экономическую эффективность эксплуатации техники.

1. Влияние на безопасность

Несбалансированные или изношенные шины/диски создают динамические нагрузки, которые проявляются в виде:

• Вибраций на рулевом колесе и кузове — увеличивают усталость оператора, снижают концентрацию и повышают риск ошибок при управлении.
• Неравномерного сцепления с поверхностью — особенно опасно при работе на мокрых, скользких или неровных покрытиях (например, на складах с масляными пятнами или стройплощадках).
• Потери устойчивости при поворотах — дисбаланс масс приводит к крену погрузчика, что чревато опрокидыванием при подъёме грузов на вилах.

Примечание: Согласно стандартам ISO 5053 и OSHA 1910.178, вибрации свыше 0,3–0,4 g уже считаются недопустимыми для длительной работы оператора.

2. Влияние на производительность и экономику эксплуатации

Дисбаланс колёс погрузчика ведёт к цепочке технических и финансовых потерь:

А. Повышенный износ компонентов

• Шины: Несбалансированное колесо изнашивается на 20–30% быстрее, особенно при работе с максимальной нагрузкой. Например, пневматические шины теряют протектор неравномерно, что сокращает их ресурс с 1500–2000 часов до 1000–1200 часов.
• Подвеска и трансмиссия: Вибрации передаются на ступицы, подшипники и карданные валы, ускоряя их износ в 1,5–2 раза.
• Гидравлика: Удары от дисбаланса повышают нагрузку на насосы и цилиндры, что ведёт к утечкам масла и снижению эффективности подъёмного механизма.

Б. Увеличение расхода топлива/энергии

• Дисбаланс повышает сопротивление качению, заставляя двигатель (или электромотор) работать интенсивнее. По данным исследований Trelleborg Wheel Systems, несбалансированные колёса увеличивают расход топлива на 5–10% у дизельных погрузчиков и сокращают время работы от батареи на 8–12% у электрических моделей.

В. Снижение точности операций

• Вибрации затрудняют позиционирование вил при захвате груза, что ведёт к:
  • Повреждению паллет и товара (до 15% брака при частых ошибках).
  • Замедлению рабочего цикла (на 10–20% из-за необходимости корректировки).

3. Особенности разных типов шин и дисков

Характеристики колёс зависят от их конструкции и материала:

Диски также играют ключевую роль:

• Стальные диски более устойчивы к деформациям, но тяжелее, что увеличивает нагрузку на подвеску.
• Легкосплавные диски снижают общий вес, но чувствительны к ударам (трещины при дисбалансе могут привести к разрушению на ходу).

4. Факторы, ускоряющие дисбаланс

Даже идеально сбалансированные колёса теряют равновесие под воздействием:

• Эксплуатационных нагрузок:
  • Работа на неровных поверхностях (щебень, рельсы, ямы).
  • Частые резкие торможения и повороты с грузом.
  • Превышение номинальной грузоподъёмности (даже кратковременное).
• Внешних воздействий:
  • Попадание посторонних предметов (гвозди, металлическая стружка) в протектор.
  • Температурные перепады (например, работа в неотапливаемых ангарах зимой).
• Технических ошибок:
  • Неправильная затяжка гаек (неравномерное распределение давления).
  • Установка шины или диска с дефектом (даже микротрещины критичны).

5. Практические последствия игнорирования балансировки

• Для оператора:
  • Хроническая вибрационная болезнь (поражение суставов и сосудов рук).
  • Повышенная утомляемость и риск производственных травм.
• Для бизнеса:
  • Неплановые простои техники (до 3–5 дней на ремонт трансмиссии).
  • Штрафы за нарушение техники безопасности (по стандартам EU-OSHA или ГОСТ 12.2.033-78).
  • Снижение срока службы погрузчика на 20–30% из-за кумулятивного износа.

Что такое балансировка колёс погрузчика и почему она критична для техники

Физическая сущность балансировки колёс погрузчика

Балансировка колёс — это процесс устранения дисбаланса массы по окружности колеса и его ширине, возникающего из-за неравномерного распределения материалов в шине, диске или их комбинации. В контексте погрузчиков речь идёт о двух типах дисбаланса:

• Статический дисбаланс – неравномерное распределение массы по вертикальной оси колеса. Проявляется как "тяжёлая точка", из-за которой колесо стремится "проваливаться" вниз при остановке. Характерно для сплошных (non-pneumatic) шин и литых дисков с дефектами отливки.
• Динамический дисбаланс – несовпадение плоскостей инерции колеса (масса распределена несимметрично по ширине). Возникает при деформации диска, неравномерном износе протектора или установке шины с боковым биением. Критичен для пневматических шин и высокоскоростных погрузчиков.

В погрузчиках дисбаланс усугубляется высокими нагрузками на ось (до 5–10 тонн на колесо) и циклическими ударными нагрузками при движении по неровным поверхностям (склады, стройплощадки). Даже минимальное отклонение (10–20 грамм) на колесе диаметром 800 мм при скорости 20 км/ч создаёт центробежную силу до 50–100 Н, что эквивалентно постоянным микроударам по подшипникам и трансмиссии.

Последствия игнорирования балансировки

Несбалансированные колёса погрузчика вызывают каскадный эффект разрушения компонентов техники:

Пример из практики: На предприятии по производству бетона погрузчик Toyota 8FD с несбалансированными колёсами (дисбаланс 50 г на каждое) за 3 месяца разрушил ступичные подшипники и вызвал трещину в балке переднего моста. Общие затраты на ремонт составили $7200, тогда как своевременная балансировка (стоимость $150) могла предотвратить поломку.

Особенности балансировки для разных типов погрузчиков

Технология балансировки варьируется в зависимости от конструкции колёс и условий эксплуатации:

1. Погрузчики с пневматическими шинами

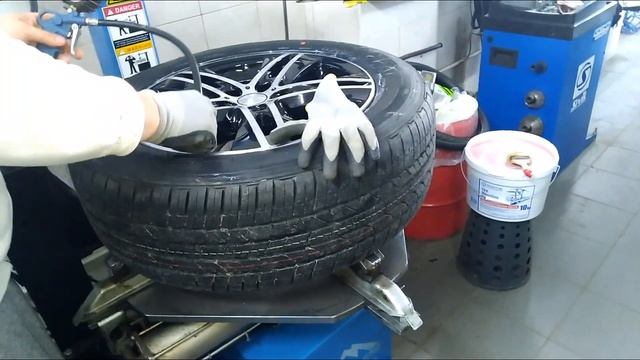

   • Требуют динамической балансировки на стенде с имитацией нагрузки (вес погрузчика + груз).
   • Критичные зоны: боковые грузики (клипсы) должны устанавливаться на внутренней и внешней стороне диска для компенсации шины и диска отдельно.
   • Нюанс: После ремонта шины (вулканизация, установка "жгута") балансировка обязательна — даже небольшой дисбаланс в 10–15 г приводит к вибрациям на скорости выше 15 км/ч.

2. Погрузчики со сплошными (non-pneumatic) шинами

   • Допускается статическая балансировка (на валу), так как шины не деформируются под нагрузкой.
   • Ошибка: Многие сервисы игнорируют балансировку сплошных шин, считая их "нечувствительными" к дисбалансу. На практике вибрации передаются на раму и гидросистему, сокращая ресурс насосов.

3. Телескопические погрузчики

   • Требуют прецизионной балансировки (допуск ≤5 г) из-за длинной колёсной базы и высокого центра тяжести.
   • Рекомендация: Балансировка должна проводиться с учётом веса стрелы и груза (имитируется на стенде).

4. Электропогрузчики

   • Чувствительны к дисбалансу из-за лёгкой конструкции и высокого крутящего момента электродвигателя.
   • Важно: Балансировка должна учитывать вес батареи (до 1 тонны), так как она смещает центр масс.

Физические принципы балансировки

Процесс основывается на законах механики вращающихся тел:

• Центробежная сила (F = m·ω²·r), где:

  • m — масса дисбаланса (граммы),
  • ω — угловая скорость (рад/с),
  • r — радиус колеса (м). Пример: Дисбаланс 30 г на колесе диаметром 800 мм при 20 км/ч создаёт силу ~70 Н, что эквивалентно удару молотка по ступице каждые 0,5 секунды.

• Момент инерции: Несбалансированное колесо увеличивает нагрузку на подшипники в квадратичной зависимости от скорости. Например, при удвоении скорости (с 10 до 20 км/ч) сила воздействия grows в 4 раза.

• Резонансные частоты: Вибрации от дисбаланса могут совпадать с собственными частотами элементов погрузчика (рама, гидроцилиндры), вызывая усталостные разрушения. Особенно опасно для погрузчиков с алюминиевыми рамами.

Когда балансировка бесполезна?

Балансировка не решит проблему, если дисбаланс вызван:

• Деформацией диска (изгиб, трещины) – требуется правка или замена.
• Расслоением шины (отслоение корда, грыжи) – шина подлежит утилизации.
• Неисправностью ступицы (люфт подшипников, искривление оси) – необходим ремонт ходовой части.

Диагностический признак: Если после балансировки вибрации сохраняются, причину нужно искать в геометрии колеса или подвеске.

Последствия дисбаланса: износ шин, вибрации и риски для механизмов погрузчика

Влияние дисбаланса на износ шин

Дисбаланс колёс погрузчика приводит к неравномерному распределению нагрузки на протектор, что ускоряет его разрушение. Основные проявления:

• Локальный износ протектора:

  • При дисбалансе отдельные участки шины испытывают повышенное трение. Например, при статическом дисбалансе (когда центр тяжести смещён относительно оси вращения) одна сторона протектора стирается быстрее, образуя "пятна" или "волны".
  • Динамический дисбаланс (несовпадение главной оси инерции с осью вращения) вызывает "пилообразный" износ — чередующиеся выступы и впадины на поверхности шины.

• Перегрев резины:

  • Вибрации и трение повышают температуру шины, что приводит к разрушению полимерных связей в резине. Это особенно критично для погрузчиков, работающих в закрытых помещениях (склады, цеха), где теплоотвод ограничен.
  • При длительном перегреве резина теряет эластичность, появляются трещины на боковинах и риск расслоения каркаса.

• Снижение срока службы:

  • По данным производителей (например, Michelin, Continental), дисбаланс сокращает ресурс шин на 20–30%. Для погрузчиков с интенсивной нагрузкой (например, в портах или логистических хабах) это означает преждевременную замену шин каждые 6–12 месяцев вместо стандартных 18–24.

Вибрации: воздействие на подвеску и трансмиссию

Дисбаланс колёс генерирует циклические ударные нагрузки, которые передаются на ключевые узлы погрузчика:

1. Подвеска и амортизаторы

• Ударные волны от дисбаланса усиливают нагрузку на гидравлические амортизаторы и рессоры, приводя к:

  • Утечкам гидравлической жидкости из-за разгерметизации уплотнений.
  • Деформации или поломке торсионных валов (в моделях с торсионной подвеской, например, Toyota 8FGCU25).
  • Люфт в шарнирах рычагов подвески, что требует частой регулировки или замены.

• Резонансные колебания:

  • При совпадении частоты вибрации с собственной частотой подвески возникает резонанс, усиливающий разрушительный эффект. Например, для погрузчиков с жёсткой подвеской (например, Hyster H50FT) это может привести к трещинам в раме.

2. Трансмиссия и привод

• Коробка передач и дифференциал:

  • Вибрации ускоряют износ шестерён и подшипников в КПП. В автоматических трансмиссиях (например, Clark CMP25) это приводит к проскальзыванию фрикционов и перегреву масла.
  • Дифференциал испытывает повышенные нагрузки, что ведёт к выкрашиванию зубьев сателлитов (особенно в условиях высоких нагрузок, как у Kalmars в портах).

• Карданные валы и ШРУСы:

  • Дисбаланс вызывает биение карданного вала, что приводит к:
  • Разрушению крестовин и подшипников.
  • Люфту в ШРУСах (шарнирах равных угловых скоростей), критичному для погрузчиков с полным приводом (например, Jungheinrich EFG 425).

Риски для гидравлической системы и оператора

1. Гидравлика и рулевое управление

• Насосы и клапаны:

  • Вибрации вызывают кавитацию в гидравлических насосах (например, в системах Bosch Rexroth), что приводит к:
  • Эрозии внутренних поверхностей.
  • Падению давления в системе и снижению эффективности подъёма грузов.
  • Распределительные клапаны (например, в погрузчиках Mitsubishi FD30N) могут заедать из-за попадания металлической стружки от изношенных деталей.

• Рулевая рейка:

  • Дисбаланс передних колёс усиливает нагрузку на рулевой механизм, приводя к:
  • Люфту в рейке (критично для моделей с гидроусилителем, например, Caterpillar DP30N).
  • Течи в уплотнениях и необходимости частой доливки жидкости.

2. Влияние на оператора и безопасность

• Утомляемость и травмы:

  • Постоянные вибрации (особенно в диапазоне 4–8 Гц) вызывают вибрационную болезнь у операторов — нарушение кровообращения в руках, боли в суставах.
  • Согласно стандарту ISO 2631-1, превышение норм вибрации более чем на 0,5 м/с² в течение 8 часов приводит к хроническим заболеваниям.

• Потеря контроля:

  • Дисбаланс задних колёс может вызвать неконтролируемый занос при движении с грузом, особенно на мокрых или скользких поверхностях.
  • В погрузчиках с высоким центром тяжести (например, Still RX 60) это увеличивает риск опрокидывания.

Экономические потери

• Прямые затраты:



  • Преждевременная замена шин: Стоимость комплекта шин для погрузчика (например, Trelleborg T925) — $1 200–$2 500. При сокращении срока службы на 30% расходы вырастают на $300–$750 в год.
  • Ремонт трансмиссии: Замена изношенных шестерён КПП обходится в $800–$1 500.
  • Обслуживание подвески: Регулировка или замена амортизаторов — $400–$900 за ось.

• Косвенные убытки:

  • Простой техники: Ремонт из-за дисбаланса занимает 1–3 дня, что приводит к потерям $500–$1 500 в день (зависит от интенсивности использования).
  • Снижение производительности: Вибрации заставляют операторов снижать скорость, что увеличивает время погрузочно-разгрузочных работ на 10–15%.

Как дисбаланс влияет на комфорт оператора и точность управления

Физические и эргономические последствия дисбаланса для оператора

Дисбаланс колёс погрузчика создаёт циклические вибрации, которые передаются через подвеску, рулевое управление и сиденье оператора. Эти вибрации воздействуют на три ключевые зоны:

1. Рулевое колесо

   • При скорости выше 10–15 км/ч дисбаланс передних колёс вызывает "биение руля" — ритмичные толчки в руки оператора.
   • Амплитуда вибраций зависит от степени дисбаланса:
     • До 20 г·мм (легкий дисбаланс): едва заметная дрожь, но при длительной работе приводит к усталости кистей.
     • Свыше 50 г·мм (критический дисбаланс): резкие удары, требующие постоянной коррекции траектории.
   • Последствия: хронические боли в запястьях (синдром карпального канала), снижение реакции на управление.

2. Сиденье и позвоночник

   • Вертикальные вибрации (частота 4–8 Гц) от дисбаланса задних колёс совпадают с резонансной частотой человеческого позвоночника, усиливая нагрузку на межпозвонковые диски.
   • Исследования NIOSH (National Institute for Occupational Safety and Health) показывают:
     • 4 часа работы с вибрацией >0,5 м/с² увеличивают риск грыжи поясничного отдела на 30%.
     • Вибрации >1,0 м/с² (типично для неотбалансированных колёс на неровном покрытии) сокращают допустимое время непрерывной работы до 2 часов.
   • Практические симптомы: боль в нижней части спины, онемение ног, преждевременная усталость.

3. Общая усталость и когнитивные функции

   • Постоянная вибрация заставляет оператора тратить энергию на компенсацию дрожи, а не на контроль груза.
   • Эффекты:
     • Увеличение времени реакции на 15–25% (критично при маневрировании в стеснённых условиях).
     • Снижение концентрации из-за необходимости "борьбы" с рулём.
     • Повышение уровня кортизола (стрессового гормона), что ведёт к раздражительности и ошибкам.

Влияние на точность управления и безопасность

1. Ухудшение маневренности

Дисбаланс изменяет контактное пятно шины с поверхностью, что приводит к:

• Неравномерному сцеплению:
  • При поворотах колёса с дисбалансом могут "подпрыгивать", теряя сцепление на долю секунды. Для погрузчика с грузом 2–3 тонны это достаточно, чтобы сдвинуть центр тяжести и вызвать опрокидывание.
  • Пример: На мокром бетоне или металлическом настиле коэффициент сцепления падает на 20–30% при дисбалансе >40 г·мм.
• Искажение траектории:
  • Вибрации заставляют оператора переруливать, компенсируя отклонения. Это приводит к "змейке" при движении по прямой, особенно на высоких скоростях (свыше 20 км/ч).

2. Износ компонентов управления

3. Ошибки при работе с грузом

• Неточная установка вил: Вибрации руля затрудняют микрокоррекции, из-за чего оператор может промахнуться на 2–5 см при подъёме паллет. Это критично для хрупких грузов (стекло, электроника) или при работе в узких проходах складов (ширина <3 м).
• Рывки при торможении: Дисбаланс задних колёс вызывает пульсацию тормозного усилия, что приводит к:
  • Резкой остановке с креном (риск опрокидывания).
  • Смещению груза на вилах (особенно при транспортировке жидкостей или сыпучих материалов).

Скрытые экономические потери

Помимо прямого влияния на здоровье оператора и безопасность, дисбаланс ведёт к косвенным убыткам:

• Повышенный расход топлива: Вибрации увеличивают сопротивление качению на 5–10%, заставляя двигатель работать интенсивнее. Для дизельного погрузчика это +1–1,5 л/час при 8-часовой смене.
• Простои на ремонт: Ускоренный износ подвески и рулевого управления требует дополнительных 15–20 часов ТО в год.
• Брак при погрузке/разгрузке: Неточное позиционирование вил из-за вибраций увеличивает количество повреждённых грузов на 8–12% (данные логистических компаний).

Критические пороги дисбаланса

Ниже приведены эмпирические нормы, при превышении которых эффекты становятся заметны:

Примечание: Для погрузчиков, работающих на неровных поверхностях (щебень, рельсы), пороги снижаются на 20–30%, так как вибрации усиливаются внешними факторами.

Сравнение статической и динамической балансировки: в чём разница и что выбрать для погрузчика

Физические принципы и отличия методов балансировки

Балансировка колёс погрузчика устраняет дисбаланс массы, который возникает из-за неравномерного распределения материала в шине или диске. Дисбаланс проявляется в виде вибраций, ускоренного износа подшипников, рулевых тяг и даже несущих конструкций машины. Два основных метода балансировки — статический и динамический — решают эту проблему по-разному, и их выбор зависит от типа погрузчика, условий эксплуатации и конструкции колёс.

Статическая балансировка: простота для узких задач

Принцип работы

Статическая балансировка компенсирует вертикальный дисбаланс — ситуацию, когда центр тяжести колеса смещён относительно оси вращения. Процедура проводится на неподвижном колесе с помощью станка, который определяет самую "тяжёлую" точку. Для устранения дисбаланса используют грузики, крепящиеся на противоположной стороне обода.

Когда применяется

• Для узких колёс (например, на вилочных погрузчиках с суперэластичными шинами или литыми дисками малой ширины).
• Для низкоскоростной техники (до 25 км/ч), где динамические нагрузки минимальны.
• Для колёс с жёсткой посадкой (например, на погрузчиках с безкамерными шинами на литых дисках).

Ограничения

• Не устраняет парный дисбаланс (когда масса распределена неравномерно по ширине колеса).
• Неэффективна для широких колёс (например, на погрузчиках с пневматическими шинами большого диаметра).
• Не подходит для высоких скоростей — вибрации на скорости выше 30 км/ч могут сохраняться.

Динамическая балансировка: решение для сложных нагрузок

Принцип работы

Динамическая балансировка учитывает двухплоскостной дисбаланс — неравномерное распределение массы как по вертикали, так и по горизонтали (по ширине колеса). Процедура проводится на вращающемся колесе (со скоростью 50–100 об/мин), где датчики фиксируют вибрации в двух плоскостях. Грузики устанавливаются с внутренней и внешней стороны обода, компенсируя оба типа дисбаланса.

Когда применяется

• Для широкопрофильных колёс (пневматические шины на погрузчиках с грузоподъёмностью от 3 т).
• Для техники, эксплуатируемой на высоких скоростях (например, телескопические погрузчики или ричтраки с разгоном до 40 км/ч).
• Для колёс с сложной геометрией (например, диски с глубокими выемками или шины с асимметричным рисунком протектора).
• После ремонта шин (вулканизация, установка заплат), когда нарушается исходный баланс.

Преимущества перед статической балансировкой

Что выбрать для погрузчика: критерии принятия решения

1. Тип шин и дисков

   • Суперэластичные (Trelleborg, Continental CSC) → статическая балансировка (узкий профиль, низкие скорости).
   • Пневматические (Michelin X-TWEEL, Goodyear EMT) → динамическая (широкий профиль, высокая нагрузка).
   • Литые диски с жёсткой посадкой → статическая (если ширина до 200 мм).

2. Скоростной режим эксплуатации



   • До 20 км/ч (складские погрузчики) → статическая.
   • Свыше 25 км/ч (портовые, карьерные погрузчики) → динамическая.

3. Условия работы

   • Ровные поверхности (асфальт, бетон) → статическая может хватить.
   • Неровности, бездорожье → динамическая (вибрации усиливаются на ухабах).

4. После ремонта или замены шин

   • Любой ремонт (вулканизация, замена камеры) → обязательная динамическая проверка, даже если ранее была статическая.

5. Экономическая целесообразность

   • Для малых погрузчиков (до 2 т) статическая балансировка дешевле и достаточна.
   • Для тяжёлой техники (от 5 т) динамическая окупается за счёт снижения износа подвески и увеличения срока службы шин.

Практические рекомендации по выбору

• Вилочные погрузчики (1.5–3 т, суперэластичные шины) → статическая балансировка 1 раз в 6 месяцев или при смене шин.
• Телескопические погрузчики (скорость > 30 км/ч, пневматика) → динамическая балансировка каждые 3–4 месяца или после 500 моточасов.
• Карьерные погрузчики (агрессивная эксплуатация) → динамическая балансировка после каждого ТО (каждые 250 моточасов).
• Погрузчики с шинами низкого давления (например, для снега/песка) → только динамическая, так как деформация шины усиливает дисбаланс.

Частые ошибки при выборе метода

• Игнорирование ширины колеса: динамическая балансировка необходима для шин шире 250 мм, даже если погрузчик работает на низкой скорости.
• Экономия на грузиках: использование дешёвых свинцовых грузиков вместо клеящихся цинковых приводит к их смещению и повторному дисбалансу.
• Балансировка без снятия колеса: "навесные" методы (например, балансировочные гели) неэффективны для погрузчиков из-за высоких нагрузок.
• Пренебрежение проверкой после ремонта: даже небольшая заплата на шине может сместить центр тяжести, требуя повторной динамической балансировки.

Когда требуется балансировка: признаки дисбаланса, которые нельзя игнорировать

Физические признаки дисбаланса колес погрузчика

Дисбаланс колес проявляется через вибрации, неравномерный износ шин и ухудшение управляемости. Эти симптомы нельзя игнорировать, так как они ведут к преждевременному выходу из строя подшипников, ступиц, трансмиссии и даже рамы погрузчика. Ниже — ключевые признаки, указывающие на необходимость срочной балансировки.

1. Вибрации: где и как проявляются

Вибрации — главный индикатор дисбаланса. Их характер зависит от типа дисбаланса (статический или динамический) и скорости движения погрузчика.

Важно:

• Если вибрация усиливается при разгоне, но исчезает на малых скоростях — это динамический дисбаланс (колесо "бьёт" в бок).
• Если вибрация постоянная и не зависит от скорости — возможен статический дисбаланс (колесо "подпрыгивает" вертикально) или повреждение диска.

2. Неравномерный износ шин

Дисбаланс приводит к неравномерному распределению нагрузки на протектор, что проявляется в виде специфических дефектов:

• "Пятнистый" износ (отдельные участки протектора стираются быстрее) → признак статического дисбаланса.
• "Пиловидный" износ (края блока протектора заострены с одной стороны) → следствие динамического дисбаланса или неправильного схождения.
• Локальные выпуклости ("шишки") на боковине → результат ударов при дисбалансе, ведущих к разрушению корда шины.
• Ускоренный износ центральной части протектора → может указывать на перекачанные шины в сочетании с дисбалансом.

Критический случай: Если на протекторе появляются трещины или расслоения, балансировка уже не поможет — требуется замена шины, так как дисбаланс спровоцировал разрушение каркаса.

3. Поведенческие признаки погрузчика

Дисбаланс влияет на управляемость и стабильность техники:

• "Увод" в сторону при движении по прямой (даже на ровной поверхности) → часто сочетается с неправильным развал-схождением, но может быть следствием критического дисбаланса одного колеса.
• Рыскание (неконтролируемые колебания передней оси) → типично для погрузчиков с дисбалансом передних колёс или изношенными подшипниками ступиц.
• Ударные нагрузки при преодолении неровностей → дисбаланс усиливает динамические удары, что ведёт к поломкам подвески (если она есть) или креплений грузоподъёмника.
• Повышенный шум от колёс (гул, свист) → может указывать на биение диска или неотбалансированный обод.

Диагностический тест: Если при подъёме вил с грузом погрузчик начинает сильнее вибрировать, это подтверждает дисбаланс задних колёс (на них перераспределяется нагрузка).

4. Косвенные признаки: когда балансировка нужна без явных симптомов

Даже если явных признаков нет, балансировка требуется в следующих случаях:

• После замены шины или диска — новая шина может иметь скрытый производственный дисбаланс, а диск — деформации после хранения.
• После ремонта шины (особенно с демонтажом) — нарушается равномерность распределения массы.
• После сильного удара (например, наезд на бордюр или яму) — возможно изгибание диска или смещение грузиков.
• Каждые 500–1000 моточасов (или раз в 6 месяцев) — профилактическая балансировка для погрузчиков, работающих в тяжёлых условиях (строительные площадки, порты).
• При сезонной смене шин (если используются зимние/летние комплекты) — хранившиеся шины могут деформироваться.

Исключение: Для погрузчиков с сплошными (non-pneumatic) шинами балансировка требуется реже, но обязательна после замены, так как они более чувствительны к дисбалансу из-за жёсткости.

Что будет, если проигнорировать дисбаланс?

Рекомендуемая частота балансировки для разных типов погрузчиков (электрические, дизельные, газовые)

Факторы, влияющие на частоту балансировки

Частота балансировки колёс погрузчика зависит от типа привода, интенсивности эксплуатации, условий работы и конструкции шин. Основные критерии, определяющие интервалы:

• Тип погрузчика (электрический, дизельный, газовый) – влияет на вибрационные нагрузки и динамику движения.
• Тип шин (пневматические, суперэластичные, массивные) – пневматика требует более частой балансировки из-за риска разбалансировки при изменении давления.
• Нагрузка и режим работы – погрузчики в многосменном режиме или с превышением грузоподъёмности изнашивают колёса быстрее.
• Качество дорожного покрытия – неровные поверхности (гравий, ямы, рельсы) ускоряют дисбаланс.
• Скоростной режим – погрузчики, эксплуатируемые на высоких скоростях (например, в логистических хабах), требуют более частого контроля.

Рекомендуемые интервалы балансировки по типам погрузчиков

1. Электрические погрузчики

Особенности:

• Меньше вибраций за счёт плавного разгона/торможения электродвигателя.
• Ниже центр тяжести (из-за аккумуляторов), что снижает нагрузку на подвеску.
• Чаще используются в закрытых складах с ровным покрытием.

Дополнительно:

• Электропогрузчики с литий-ионными батареями (более лёгкие) могут требовать балансировки чаще из-за изменённого распределения массы.
• При использовании суперэластичных шин (например, Michelin X Tweel) балансировка нужна реже – раз в 9–12 месяцев.

2. Дизельные погрузчики

Особенности:

• Высокий уровень вибраций из-за работы ДВС, особенно на холостых оборотах.
• Больший вес машины ускоряет износ шин и подвески.
• Чаще эксплуатируются на открытых площадках (строительство, порты) с неровным покрытием.

Дополнительно:

• Дизельные погрузчики с гидростатической трансмиссией (плавный ход) могут проходить балансировку реже – раз в 5–6 месяцев.
• При работе с превышением грузоподъёмности интервал сокращается до 1–2 месяцев.

3. Газовые (пропан/метан) погрузчики

Особенности:

• Вибрации средние между дизельными и электрическими моделями.
• Часто используются в холодильных складах (риск конденсата в шинах) или на уличных площадках.
• Меньше весят, чем дизельные, но тяжелее электрических.

Дополнительно:

• Газовые погрузчики с автоматической трансмиссией требуют балансировки реже за счёт плавного переключения скоростей.
• При использовании шин с металлическими протекторами (для льда/снега) балансировка нужна ежемесячно из-за неравномерного износа.

Когда балансировка нужна внепланово?

Даже при соблюдении рекомендуемых интервалов процедура требуется досрочно в случаях:

• После сильного удара (наезд на бордюр, яму) – проверка на радиальное/боковое биение.
• При неравномерном износе протектора (волны, "залысины") – признак дисбаланса или неисправности подвески.
• После замены компонентов (ступенчатые подшипники, тормозные диски, полуоси).
• При появлении вибраций на руле или кузове на скорости >10 км/ч.
• После сезонной смены шин (например, переход с летних на зимние).

Специфика балансировки для разных типов шин

Особенности балансировки шин с глубоким протектором и цельнолитых колёс

Влияние глубокого протектора на дисбаланс колеса

Шины погрузчиков с глубоким протектором (от 20 мм и более) обладают уникальными характеристиками, которые усложняют процесс балансировки. Основные факторы, влияющие на дисбаланс:

• Неравномерное распределение массы резины: Глубокие канавки и массивные блоки протектора создают локальные зоны повышенной плотности, особенно в плечевой зоне шины. При вращении это приводит к динамическому дисбалансу, который проявляется как вибрация на скоростях выше 20–25 км/ч. Пример: Шина с протектором 30 мм может иметь разницу в массе между противоположными сторонами до 100–150 г, что критично для колёс диаметром 600–800 мм.

• Изменение геометрии при износе: По мере стирания протектора центр тяжести шины смещается, что требует повторной балансировки даже при равномерном износе. Особенно заметно это на шинах с асимметричным рисунком (например, Michelin X-TWEEL или Trelleborg PneuTrac), где блоки протектора расположены несимметрично.



• Деформация под нагрузкой: Глубокий протектор увеличивает гистерезисные потери (внутреннее трение в резине), что приводит к нестабильной деформации шины при движении. Это усложняет точную балансировку, так как дисбаланс может проявляться только под нагрузкой (например, при подъёме груза).

Технологии балансировки шин с глубоким протектором

Для компенсации дисбаланса используются специализированные методы:

1. Многоточечная балансировка

• Применяется для колёс диаметром более 500 мм (типично для погрузчиков 3–5 тонн).
• Балансировочный станок определяет дисбаланс в 2–4 плоскостях (внутренняя/внешняя сторона обода и боковины шины).
• Преимущество: Устраняет как статический, так и динамический дисбаланс.
• Недостаток: Требует высокоточного оборудования (например, Hofmann Geodyna 6000 или Corghi Artiglio Master).

2. Использование жидкостных балансиров

• В полость шины заливается гелевый или гранулированный балансир (например, Counteract или DynaBeads), который автоматически распределяется при вращении.
• Эффективно для:
  • Шин с неравномерным износом (например, после работы на неровных поверхностях).
  • Колёс, где традиционная балансировка невозможна (например, на цельнолитых дисках без бортовых закраин).
• Ограничения:
  • Не подходит для шин с боковыми повреждениями (риск утечки геля).
  • Требует периодической проверки (раз в 3–6 месяцев).

3. Лазерная центровка обода

• Перед балансировкой проверяется геометрия обода с помощью лазерного сканера (например, Hunter GSP9700).
• Критично для цельнолитых дисков, где даже минимальное биение (0,3–0,5 мм) приводит к вибрации.

• Пороговые значения:	Параметр	Допустимое отклонение
  Радиальное биение	≤ 0,5 мм
  Боковое биение	≤ 0,3 мм
  Несоосность отверстий	≤ 0,2 мм

Цельнолитые колёса: проблемы и решения

Цельнолитые диски (из алюминия или стали) широко используются на погрузчиках из-за прочности и устойчивости к деформациям, но их балансировка имеет особенности:

1. Отсутствие бортовых закраин

• Проблема: Невозможно закрепить традиционные балансировочные грузики на внешней стороне.
• Решения:
  • Внутренняя балансировка: Грузики устанавливаются на внутреннюю сторону обода (требует демонтажа шины).
  • Клеящиеся грузики: Используются специальные грузы с высокопрочным клеем (например, 3M Scotch-Weld), выдерживающим вибрации и перепады температур.
  • Фрезеровка обода: В крайних случаях на диске просверливаются балансировочные отверстия (риск ослабления конструкции).

2. Жёсткость конструкции

• Цельнолитые диски не амортизируют вибрации, поэтому даже минимальный дисбаланс (5–10 г) ощущается как сильная тряска.
• Рекомендации:
  • Балансировка проводится с установленной шиной (а не отдельно диска).
  • Используются ультраточные станки с чувствительностью ±1 г.
  • После балансировки обязательна проверка на ходу (тест-драйв с грузом).

3. Коррозия и загрязнения

• Алюминиевые диски окисляются, стальные — ржавеют, что приводит к неравномерному прилеганию шины.
• Меры:
  • Очистка обода пескоструйным аппаратом перед балансировкой.
  • Нанесение антикоррозийного состава (например, CRC Heavy Duty Corrosion Inhibitor) на контактные поверхности.

Периодичность балансировки

Признаки необходимости срочной балансировки:

• Вибрация на рулевом колесе при движении даже на малых скоростях (5–10 км/ч).
• Неравномерный износ протектора ("пилообразный" рисунок).
• Увеличенный люфт в подшипниках ступицы (косвенный признак длительного дисбаланса).

Как тип покрытия (асфальт, грунт, складские полы) влияет на необходимость балансировки

Влияние типа покрытия на дисбаланс колёс погрузчика

Тип поверхности, по которой эксплуатируется погрузчик, напрямую определяет интенсивность и характер нагрузок на шины и диски, а значит — частоту и необходимость балансировки. Разберём ключевые покрытия и их влияние на дисбаланс:

1. Асфальт и бетонные покрытия (твёрдые ровные поверхности)

Особенности воздействия:

• Высокая скорость износа протектора из-за абразивного контакта с жёстким покрытием. Неравномерный износ (например, "пилообразный" рисунок на передних колёсах) усиливает дисбаланс.
• Вибрационные нагрузки: Микронеровности асфальта (стыки плит, трещины) передают импульсные удары на подвеску и колёса, смещая центр масс шины.
• Температурные деформации: Нагретый асфальт (особенно летом) увеличивает давление в шинах, что может искажать геометрию каркаса и усугублять дисбаланс.

Последствия для балансировки:

• Частота: Рекомендуется проверять балансировку каждые 200–300 моточасов или при смене сезонов (зима/лето).
• Критические зоны:
  • Передняя ось (нагружена больше из-за рулевого управления).
  • Шины с глубиной протектора <50% от нового (риск "грыжи" каркаса).
• Дополнительные меры:
  • Контроль давления в шинах (отклонение ±0.2 бар усиливает дисбаланс).
  • Использование эластичных вставок в дисках для поглощения вибраций.

2. Грунтовые и гравийные покрытия (неровные мягкие поверхности)

Особенности воздействия:

• Динамические удары: Камни, ямы и рыхлый грунт вызывают локальные деформации шины (вмятины, разрывы корда), что приводит к статическому дисбалансу (смещение центра тяжести).
• Забивание протектора: Грязь и гравий между блоками протектора создают неравномерную массу по окружности колеса.
• Боковые нагрузки: Маневрирование на склонах или рыхлом грунте увеличивает радиальное биение диска.

Последствия для балансировки:

• Частота: Каждые 100–150 моточасов или после работы на сильно пересечённой местности.
• Критические зоны:
  • Задние колёса (на них приходится до 70% нагрузки при подъёме груза).
  • Диски с повреждёнными крепёжными отверстиями (риск "восьмёрки").
• Дополнительные меры:
  • Очистка протектора после каждой смены (особенно для шин с глубокими канавками).
  • Использование шин с усиленным каркасом (например, Michelin X-TWEEL для погрузчиков) для снижения деформаций.
  • Проверка геометрии дисков после сильных ударов (даже без видимых повреждений).

3. Складские полы (гладкие покрытия с высоким коэффициентом сцепления)

Особенности воздействия:

• Максимальное сцепление приводит к повышенному трению и локальному перегреву шин, что деформирует резину и смещает балансировочные грузики.
• Частые развороты на месте: Маневры с нулевым радиусом (например, в узких проходах) создают неравномерный износ плечевых зон протектора.
• Химические воздействия: Масла, топливо или моющие средства на полу разъедают резину, изменяя её массу и жёсткость.

Последствия для балансировки:

• Частота: Каждые 250–400 моточасов, но с обязательным визуальным контролем после интенсивных смен (например, во время инвентаризации).
• Критические зоны:
  • Все колёса (из-за равномерной нагрузки).
  • Шины с гладким протектором (например, super elastic для складской техники) — дисбаланс проявляется даже при минимальном износе.
• Дополнительные меры:
  • Регулярная ротация колёс (перестановка по осям каждые 500 моточасов).
  • Использование балансировочных гелей (например, Counteract) для компенсации микроколебаний.
  • Контроль соосности колёс (несоосность >1 мм удваивает вибрации).

4. Смешанные покрытия (асфальт + грунт + склад)

Особенности воздействия:

• Комбинированные нагрузки: Переход с жёсткого покрытия на мягкое и обратно ускоряет разбалансировку из-за резкой смены условий качения.
• Температурные перепады: Например, выход из холодного склада на горячий асфальт деформирует шину неравномерно.
• Агрессивная эксплуатация: Частые торможения на асфальте + разгоны на грунте увеличивают динамический дисбаланс (проявляется при скорости >15 км/ч).

Последствия для балансировки:

• Частота: Каждые 100–200 моточасов или при смене типа покрытия (например, переход на зимнюю эксплуатацию).
• Критические зоны:
  • Все колёса (из-за непредсказуемых нагрузок).
  • Ступичные подшипники (риск преждевременного износа при вибрациях).
• Дополнительные меры:
  • Динамическая балансировка (на стенде с имитацией нагрузки) вместо статической.
  • Установка амортизирующих проставок между диском и ступицей.

Сравнительная таблица влияния покрытий на балансировку

Примечание: Для погрузчиков с сплошными шинами (например, Trelleborg) частота балансировки увеличивается на 30–40% из-за отсутствия амортизации воздухом. В таких случаях рекомендуется ежемесячная проверка независимо от покрытия.

Влияние веса груза и интенсивности эксплуатации на сроки повторной балансировки

Факторы, ускоряющие дисбаланс колес погрузчика

Вес перемещаемых грузов и интенсивность работы напрямую влияют на скорость износа шин и дисков, а также на частоту возникновения дисбаланса. Чем тяжелее нагрузки и чаще циклы эксплуатации, тем быстрее нарушается равномерное распределение массы колеса. Это связано с несколькими ключевыми процессами:

1. Деформация шин под нагрузкой

• Статическая перегрузка: При превышении номинальной грузоподъёмности погрузчика (указанной в паспорте техники) шины испытывают неравномерное сжатие. Например, если погрузчик рассчитан на 2 тонны, а оператор регулярно поднимает 2.5 тонны, боковины шин прогибаются сильнее в нижней точке контакта с поверхностью. Это приводит к:

  • Локальному износу протектора (особенно в центральной зоне или по краям, в зависимости от типа шин — пневматических или суперэластичных).
  • Смещению слоёв корда внутри шины, что изменяет её геометрию и весовое распределение.

• Динамические нагрузки: Резкие разгоны/торможения с грузом или движение по неровностям (например, на стройплощадках) усиливают вибрационные нагрузки на колесо. Это провоцирует:

  • Микротрещины в дисках (особенно у литых или штампованных моделей).
  • Отслоение протектора у пневматических шин из-за перегрева и механического стресса.

2. Интенсивность эксплуатации и тепловой износ

Чем чаще погрузчик работает в многосменном режиме (например, на складах с круглосуточной логистикой), тем быстрее происходят следующие процессы:

Критический момент: Если погрузчик эксплуатируется в холодных условиях (ниже +5°C), резина теряет эластичность, что усиливает риск расслоения шины и дисбаланса. В таких случаях проверку балансировки следует проводить на 20–30% чаще.

3. Тип шин и их устойчивость к дисбалансу

Разные типы шин по-разному реагируют на нагрузки:

• Пневматические шины:

  • Плюс: Амортизируют удары, но чувствительны к давлению. Недокачанная шина деформируется сильнее, что ускоряет дисбаланс.
  • Минус: При интенсивной эксплуатации протектор стирается неравномерно (например, "пятнистый" износ), что требует балансировки каждые 1–2 месяца.

• Суперэластичные (бескамерные) шины:

  • Плюс: Меньше подвержены проколам, но жестче пневматических. При перегрузке могут "проседать" в одном месте, вызывая статический дисбаланс.
  • Минус: Требуют проверки каждые 3–4 месяца из-за риска отслоения резины от основы.

• Массивные (литые) шины:

  • Плюс: Не боятся проколов, но не амортизируют удары. При интенсивной работе диски деформируются, что приводит к динамическому дисбалансу.
  • Минус: Балансировку нужно делать реже (раз в 6 месяцев), но обязательно после сильных ударов.

4. Практические рекомендации по частоте балансировки

Чтобы минимизировать риски, следуйте адаптивному графику проверок:

1. Лёгкая нагрузка (до 50% от максимальной грузоподъёмности, ровные поверхности):

   • Балансировка: раз в 6 месяцев или 1000 моточасов.
   • Исключение: После замены шины/диска или ремонта (например, вулканизации прокола).

2. Средняя нагрузка (50–80% грузоподъёмности, смешанные поверхности):

   • Балансировка: каждые 3–4 месяца или 500 моточасов.
   • Дополнительно: Проверяйте давление в шинах еженедельно (отклонение ±0.2 бар ускоряет дисбаланс).

3. Тяжёлая нагрузка (>80% грузоподъёмности, неровные поверхности, многосменный режим):

   • Балансировка: каждые 1–2 месяца или 200 моточасов.
   • Обязательно: Используйте динамическую балансировку (на стенде с имитацией движения), так как статическая не учитывает деформации при нагрузке.

4. После аварийных ситуаций:

   • Удар о бордюр/рельс → проверка диска на геометрию (даже без видимых вмятин).
   • Резкое торможение с грузом → контроль бокового биения шины.

Важно: Если погрузчик вибрирует на скорости >10 км/ч или руль "бьёт" при движении, это прямой признак дисбаланса — требуется срочная диагностика. Откладывание проверки приводит к:

• Ускоренному износу ступичных подшипников (в 2–3 раза быстрее).
• Повреждению гидросистемы из-за повышенных вибраций.
• Риску опрокидывания при манёврах с грузом.

Методы балансировки: ручная, станочная, с использованием балансировочных грузиков

Ручная балансировка: когда применяется и как выполняется

Ручной метод используется в полевых условиях, где отсутствует доступ к специализированному оборудованию, или для экспресс-проверки после замены шины/диска. Основной принцип — компенсация дисбаланса путём перемещения грузов (например, свинцовых пластин) по ободу диска до достижения равномерного распределения массы.

Технология выполнения

1. Подготовка:
   • Погрузчик устанавливается на ровную площадку, колесо поднимается домкратом (при работах на месте) или снимается.
   • С шины удаляются грязь, камни и посторонние предметы, способные исказить результаты.
2. Определение дисбаланса:
   • Колесо вращается вручную (или с помощью привода) и останавливается самостоятельно. Тяжёлая сторона всегда будет стремиться занять нижнее положение.
   • Альтернативный способ: использование динамометрического ключа для проверки сопротивления вращению в разных позициях.
3. Корректировка:
   • На противоположной тяжёлой стороне обода крепятся балансировочные грузики (обычно на клей или зажимы).
   • Масса грузиков подбирается эмпирически: начиная с 30–50 г, с постепенным увеличением до устранения дисбаланса.
   • После установки грузиков процедура повторяется для проверки.

Преимущества и ограничения

Важно: Ручная балансировка — временное решение. Для погрузчиков, работающих на высоких скоростях (например, в портах или на складах с интенсивным трафиком), рекомендуется станочная балансировка.

Станочная балансировка: профессиональный подход

Станочный метод обеспечивает максимальную точность (погрешность ≤5 г) и используется в сервисных центрах. Принцип работы основан на измерении вибраций и центробежных сил с помощью сенсоров, встроенных в балансировочный станок.

Типы станков и их особенности

1. Статические станки:
   • Измеряют дисбаланс в одной плоскости (подходят для узких колёс погрузчиков).
   • Колесо устанавливается на вращающуюся ось, а датчики фиксируют смещение центра масс.
2. Динамические станки:
   • Анализируют дисбаланс в двух плоскостях (необходимо для широких шин и дисков с сложной геометрией).
   • Имитируют реальные условия вращения, учитывая гироскопический эффект.

Пошаговый процесс

1. Демонтаж колеса:
   • Снятие шины с погрузчика, очистка от грязи и проверка на повреждения диска/обода.
2. Установка на станок:
   • Колесо крепится на конусный адаптер станка, центруется по ступичному отверстию.
   • Давление в шине доводится до рабочего (обычно 6–8 бар для погрузчиков).
3. Измерение:
   • Станок вращает колесо (обычно 100–300 об/мин) и фиксирует точки дисбаланса.

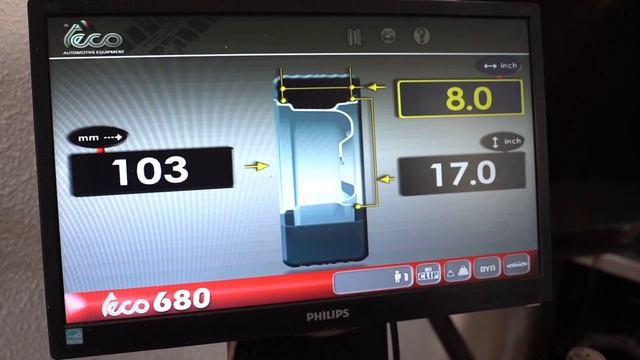

   • На дисплее отображаются вес и угол установки грузиков для внутренней и внешней сторон.
4. Корректировка:
   • Грузики крепятся на указанные станком позиции (например, на закраины обода или клейкой стороной к диску).
   • Повторный замер для подтверждения балансировки (допустимый остаточный дисбаланс: ≤10 г).

Преимущества метода

• Высокая точность: Устраняет вибрации даже на скоростях выше 40 км/ч.
• Диагностика сопутствующих проблем: Станок может выявить искривление диска или неравномерный износ шины.
• Долговременный эффект: Грузики фиксируются надёжно, исключая самопроизвольное смещение.

Примечание: Для погрузчиков с сплошными шинами (например, для работы на неровных поверхностях) станочная балансировка обязательна, так как их жёсткость усиливает вибрации при дисбалансе.

Балансировка с использованием грузиков: материалы и технологии

Балансировочные грузики компенсируют дисбаланс за счёт добавления массы в нужных точках. Их выбор зависит от типа диска, условий эксплуатации и требуемой точности.

Виды грузиков и их применение

Особенности монтажа

1. Распределение массы:
   • Грузики устанавливаются симметрично на противоположных сторонах обода (для динамической балансировки).
   • Для статической балансировки достаточно одного грузика в нижней точке.
2. Масса грузиков:
   • Рассчитывается станком или подбирается эмпирически (для ручного метода).
   • Формула: M = (m × r) / R, где:
     • m — масса дисбаланса (г),
     • r — радиус установки грузика (мм),
     • R — радиус колеса (мм).
3. Фиксация:
   • Клеящиеся грузики требуют обезжиривания поверхности и нагрева для лучшей адгезии.
   • Зажимные грузики проверяются на надёжность крепления (особенно для погрузчиков, работающих на бездорожье).

Инновационные решения

• Самобалансирующиеся системы (например, Centramatic, DynaBeads):
  • Микрогранулы или гель внутри шины автоматически перераспределяются при вращении, компенсируя дисбаланс.
  • Плюсы: Не требуют повторной балансировки после износа шины.
  • Минусы: Высокая стоимость, ограниченная совместимость с некоторыми типами шин.
• Лазерная балансировка:
  • Применяется на высокоточных станках для определения оптимальных точек установки грузиков с погрешностью ≤1 г.

Критические ошибки при балансировке

1. Игнорирование чистоты колеса:
   • Грязь или лёд на ободе искажают результаты измерений (особенно при ручной балансировке).
2. Неправильный выбор грузиков:
   • Использование слишком лёгких грузиков приводит к остаточному дисбалансу, тяжелых — к перегрузке подшипников.
3. Неучёт типа шины:
   • Для пневматических шин требуется динамическая балансировка, для сплошных — статическая с учётом жёсткости.
4. Отсутствие повторной проверки:
   • После установки грузиков обязателен контрольный замер (даже при ручном методе).

Какое оборудование используется для балансировки колёс погрузчиков: обзор станков и инструментов

Станки для балансировки колёс погрузчиков

Балансировка колёс погрузчиков требует специализированного оборудования, способного выдерживать высокие нагрузки и работать с крупногабаритными шинами (включая сплошные, пневматические и бескамерные). Основные типы станков делятся на стационарные и мобильные, каждый из которых имеет свои особенности.

1. Стационарные балансировочные станки

Используются в сервисных центрах и на крупных складах. Они обеспечивают высокую точность и подходят для колёс диаметром до 1,5–2,5 м (в зависимости от модели). Ключевые характеристики:

• Грузоподъёмность: От 500 кг до 5+ тонн (для тяжёлых погрузчиков).
• Тип крепления:
  • Конусные адаптеры – для колёс с центральным отверстием.
  • Фланцевые зажимы – для дисков без центрального отверстия (например, на колёсах с болтовым креплением).
  • Специальные приспособления для сплошных шин (solid tires), где балансировка проводится с учётом неравномерного распределения массы резины.
• Метод измерения:
  • Статическая балансировка (для колёс с низкой скоростью вращения, например, на вилочных погрузчиках).
  • Динамическая балансировка (для колёс, эксплуатируемых на высоких скоростях, например, на фронтальных погрузчиках или телескопических машинах).
• Автоматическая калибровка – современные модели (например, Hofmann Geodyna 5500, CEMB ES 1500) оснащены лазерными датчиками и программным обеспечением для компенсации биения диска.

2. Мобильные балансировочные станки

Применяются для балансировки непосредственно на месте эксплуатации погрузчика (например, в портах, на строительных площадках или в логистических хабах). Их преимущества:

• Компактность – вес от 50 до 200 кг, возможна транспортировка в фургоне.
• Универсальность – работают от аккумулятора или генератора (например, Hofmann Dynamic G7).
• Быстрота настройки – не требуют демонтажа колеса с машины (балансировка проводится в сборе с ступицей).

Ограничения:

• Меньшая точность по сравнению со стационарными станками (погрешность до ±10 г против ±1–3 г у стационарных).
• Ограниченная грузоподъёмность (обычно до 2–3 тонн).

3. Вспомогательные инструменты и аксессуары

Помимо станков, для балансировки требуются:

• Балансировочные грузики:
  • Набивные (клеящиеся) – для стальных и алюминиевых дисков (вес от 10 до 500 г).
  • Накладные (зажимные) – для колёс со сплошными шинами (крепятся на обод болтами).
  • Внутренние – устанавливаются внутри диска (используются редко, только для специфических конструкций).
• Адаптеры и переходники:
  • Конусные втулки – для центровки колеса на валу станка.
  • Фланцевые пластины – для колёс с нестандартными креплениями (например, на погрузчиках Toyota или Hyster).
• Измерительные приборы:
  • Лазерный уровень – для проверки биения диска.
  • Электронный микрометр – для измерения толщины грузиков.
  • Виброанализатор – для диагностики дисбаланса в реальных условиях (например, Fluke 810).

4. Специализированное оборудование для сплошных шин (Solid Tires)

Сплошные шины (используемые на погрузчиках в агрессивных условиях) требуют особого подхода:

• Станки с функцией "force variation" (например, Hunter GSP9700) – анализируют неравномерность жёсткости шины, что критично для сплошных моделей.
• Грузики повышенной массы – до 1–2 кг (из-за высокой плотности резины).
• Системы динамической балансировки в сборе – когда колесо балансируется непосредственно на ступице погрузчика (используется для минимизации вибраций при движении).

5. Программное обеспечение и автоматизация

Современные станки оснащаются ПО для:

• Хранения истории балансировки (например, по VIN-коду погрузчика).
• Аналитика дисбаланса – выявление причин (например, деформация диска или неравномерный износ шины).
• Интеграция с системами ТО (например, FleetBoard или Telematics).

Примеры ПО:

• Hofmann WinAlign – для 3D-анализа геометрии колеса.
• CEMB Balancing Suite – с базой данных грузиков и рекомендаций по установке.
• Corghi Diagnostics – для диагностики подвески погрузчика параллельно с балансировкой.

Пошаговый процесс балансировки: от демонтажа колеса до финальной проверки

Подготовка к балансировке: инструменты и условия

Перед началом работ убедитесь в наличии:

• Стенда для балансировки (желательно с функцией автоматической калибровки для грузовых шин).
• Домкрата или подъёмника с грузоподъёмностью не менее 5 тонн (для погрузчиков с нагрузкой на ось до 3–4 т).
• Динамометрического ключа (для точной затяжки гаек/болтов).
• Набора балансировочных грузиков (клеящиеся или набивные, массой от 10 до 200 г).
• Щётки/скребка для очистки диска и шины от грязи.
• Мелка или маркера для разметки.
• Комплекта защитных средств (перчатки, очки).

Важно: Балансировку проводят в чистом, освещённом помещении с ровным полом. Температура шин должна соответствовать рабочей (15–25°C), так как холодная резина может искажать результаты.

Шаг 1: Демонтаж колеса

1. Поднимите погрузчик на домкрате или подъёмнике, зафиксировав его на опорах. Никогда не работайте под машиной, стоящей только на домкрате!
2. Ослабьте гайки/болты (не снимайте полностью!) с помощью ударного гайковёрта или динамометрического ключа. Момент ослабления — на 20–30% ниже номинального (например, для гаек M20 — 300–350 Н·м).
3. Снимите колесо, окончательно открутив крепления. При затруднённом демонтаже используйте съёмник или легкие удары молотком через деревянную проставку по ободу (не по шине!).
4. Очистите диск и шину от грязи, ржавчины и старого балансировочного груза. Особое внимание уделите посадочным поверхностям — даже мелкие частицы могут вызвать дисбаланс.

Примечание: Если колесо «прикипело» к ступице, нанесите проникающую смазку (WD-40) и подождите 10–15 минут. Не применяйте избыточную силу — это деформирует диск.

Шаг 2: Предварительная диагностика

Перед балансировкой проверьте:

• Состояние шины:
  • Глубина протектора (минимально допустимая для погрузчиков — 4–6 мм).
  • Наличие одностороннего износа (указывает на проблемы с развал-схождением).
  • Трещины, вздутия или расслоения (такие шины подлежат замене).
• Состояние диска:
  • Деформации (проверяются индикатором биения — допуск для погрузчиков: ≤0.5 мм).
  • Коррозия на посадочных поверхностях (зачищается щёткой по металлу).

Критический момент: Если диск погнут, балансировка бессмысленна — требуется правка или замена.

Шаг 3: Установка колеса на балансировочный стенд

1. Закрепите колесо на конусе стенда, совместив центральное отверстие диска с осью оборудования. Для погрузчиков с ступичными креплениями (например, на болтах) используйте адаптер.
2. Введите параметры колеса в стенд:
   • Диаметр (например, 20–24 дюйма).
   • Ширина диска (в дюймах или мм).
   • Расстояние от посадочной плоскости до центра (ET или offset).
   • Тип грузиков (набивные или клеящиеся).
3. Запустите предварительное вращение (без грузиков) для определения статического и динамического дисбаланса. Современные стенды (например, Hunter GSP9700) автоматически рассчитывают точки установки грузов.

Технический нюанс: Для сплошных (non-pneumatic) шин погрузчиков используйте специальные программы балансировки, так как их масса распределена иначе, чем у пневматических.

Шаг 4: Корректировка дисбаланса

1. Статический дисбаланс (вертикальное биение):
   • Установите грузики на противоположной стороне от метки дисбаланса (указанной стендом).
   • Для погрузчиков обычно требуются грузы массой 50–150 г.
2. Динамический дисбаланс (боковое биение):
   • Грузики распределяются на внутренней и внешней сторонах обода.
   • Точки крепления могут не совпадать со статическими!
3. Проверка после установки грузов:
   • Повторно прокрутите колесо. Допустимый остаточный дисбаланс для погрузчиков — ≤10 г (для скоростей до 40 км/ч) или ≤5 г (для скоростных моделей).
   • Если дисбаланс превышает норму, проверьте:
     • Правильность установки грузиков.
     • Чистоту посадочных поверхностей.
     • Целостность шины/диска.

Практика: Для шин с глубоким протектором (например, Michelin X-TWEEL) иногда требуется двойная балансировка — сначала на стенде, затем на машине с использованием портативного виброанализатора.

Шаг 5: Установка колеса на погрузчик

1. Нанесите графитовую смазку на посадочную поверхность ступицы (не используйте литол или солидол — они пригорают!).
2. Установите колесо на ступицу, совместив отверстия. Затягивайте гайки/болты крест-накрест в 2–3 этапа:
   • Предварительная затяжка: 50% от номинального момента.
   • Окончательная затяжка: 100% момента (например, 400–500 Н·м для M20).
3. Опустите погрузчик и проверьте отсутствие люфта в подшипниках ступицы.

Шаг 6: Финальная проверка

1. Тест-драйв:
   • Проедьте 100–200 метров прямолинейно и на поворотах.
   • Оцените вибрацию на руле и кузове:
     • Допустимо: Лёгкая вибрация на скоростях >30 км/ч (характерно для сплошных шин).
     • Недопустимо: Сильные удары или биение на малых скоростях (указывает на ошибку балансировки или дефект подвески).
2. Проверка креплений:
   • Через 50–100 км пробега повторно замерьте момент затяжки гаек (возможно ослабление из-за усадки металла).

Типичные ошибки и как их избежать

Типичные ошибки при балансировке и как их избежать

1. Пренебрежение предварительной диагностикой колеса

Ошибка: Балансировка выполняется без проверки геометрии диска, состояния шины (наличия грыж, неравномерного износа) или подшипников ступицы. Даже идеально сбалансированное колесо будет вибрировать, если диск погнут, шина деформирована или подшипник изношен.

Как избежать:

• Визуальный осмотр:
  • Проверьте диск на наличие вмятин, трещин или коррозии (особенно на ободе).
  • Осмотрите шину на предмет одностороннего износа, грыж, порезов или отслоения протектора.
• Проверка биения:
  • Используйте индикатор часового типа или лазерный измеритель для оценки радиального/бокового биения диска. Допустимое отклонение для погрузчиков – не более 0,5–1 мм.
  • При биении свыше нормы диск требует правки или замены.
• Диагностика подшипников:
  • Прокрутите колесо в подвешенном состоянии – люфт или шум указывают на износ подшипника. Балансировка в этом случае бесполезна.

2. Неправильный выбор метода балансировки

Ошибка: Использование статической балансировки (на стенде без вращения) вместо динамической (с учетом распределения массы при движении). Статический метод устраняет только вертикальный дисбаланс, тогда как погрузчики подвержены динамическому дисбалансу из-за высоких нагрузок и неровных поверхностей.

Как избежать:

• Динамическая балансировка обязательна для всех колес погрузчиков, особенно:
  • При скоростях выше 25 км/ч (типично для фронтальных погрузчиков).
  • Для колес с широкими шинами (например, для карьерной техники).
• Используйте специализированные стенды с функцией имитации нагрузки. Для погрузчиков критично учитывать рабочий вес машины (с грузом) при настройке оборудования.
• Контрольные тесты:
  • После балансировки проведите ходовые испытания на ровной поверхности. Вибрация на руле или кузове при скорости 10–15 км/ч сигнализирует о неудачной балансировке.

3. Неучет особенностей шин для погрузчиков

Ошибка: Балансировка выполняется по стандартам легковых автомобилей, без учета:

• Высокого профиля шин (например, для внедорожных погрузчиков).
• Наличия грунтозацепов или асимметричного рисунка протектора.
• Жесткости боковины (у промышленных шин она выше, что влияет на распределение массы).

4. Игнорирование центровки колеса на ступице

Ошибка: Колесо балансируется отдельно от ступицы, но при установке не совпадают отверстия крепления или используется неправильный момент затяжки болтов. Это приводит к повторному дисбалансу после монтажа.

Как избежать:

• Маркировка позиций:
  • Перед снятием колеса отмечайте мелом или краской его положение относительно ступицы (например, "верх").
  • Устанавливайте колесо в исходное положение после балансировки.
• Момент затяжки:
  • Используйте динамометрический ключ и соблюдайте момент, указанный в технической документации (обычно 400–600 Н·м для погрузчиков).
  • Затягивайте болты крест-накрест в 2–3 этапа.
• Проверка посадки:
  • После установки прокрутите колесо вручную – оно должно вращаться плавно, без зацепов.

5. Экономия на оборудовании и материалах

Ошибка: Использование дешевых балансировочных стендов без калибровки, поддельных грузиков или изношенных адаптеров для крепления колеса. Это приводит к ложным показаниям и быстрому возврату дисбаланса.

Как избежать:

• Оборудование:
  • Стенд должен поддерживать вес колеса погрузчика (до 200 кг) и иметь функцию автоматической калибровки.
  • Проверяйте калибровку стенда раз в 6 месяцев (или после 500 балансировок).
• Грузики:
  • Используйте сертифицированные грузики из стали или цинка. Алюминиевые грузики деформируются под нагрузкой.
  • Крепите грузики на чистую поверхность диска (без ржавчины или грязи).
• Адаптеры:
  • Для погрузчиков с центральным отверстием (например, для колес типа "budd") используйте специализированные конусы, а не универсальные.

6. Пренебрежение повторной проверкой после ремонта

Ошибка: После вулканизации шины, правки диска или замены подшипника балансировка не повторяется. Эти операции изменяют распределение массы колеса.

Как избежать:

• Обязательная повторная балансировка после:
  • Ремонта проколов/порезов шины.
  • Правки диска (даже минимальной).
  • Замены ступичного подшипника или тормозного диска (если колесо снималось).
• Контрольный замер:
  • После установки колеса на погрузчик выполните тестовый заезд с грузом (50–70% от максимальной нагрузки). Вибрация или увод в сторону – признак необходимости корректировки.

Как проверить качество балансировки: тесты на вибрацию и равномерность износа

Методы диагностики качества балансировки

Качество балансировки колёс погрузчика оценивается по двум ключевым параметрам: вибрационным характеристикам и равномерности износа шин. Ниже приведены практические способы проверки, включая инструментальные и визуальные методы.

1. Тесты на вибрацию

Вибрация — главный индикатор дисбаланса. Её анализ позволяет выявить проблемы на ранних стадиях, когда износ шин ещё не заметен.

1.1. Субъективная оценка (без оборудования)

• На малых скоростях (до 10 км/ч):

  • Водитель должен ощущать пульсацию в рулевом колесе или рычагах управления (для погрузчиков с жёсткой подвеской).
  • Признаки дисбаланса: биение, подёргивание, неравномерная отдача на педаль газа.
  • Примечание: На погрузчиках с гидростатической трансмиссией вибрация может передаваться на корпус через гидравлику.

• На рабочих скоростях (15–25 км/ч):

  • Дисбаланс проявляется как усиливающаяся дрожь в кабине, особенно при разгоне или торможении.
  • Критичный случай: вибрация сохраняется после замены шин или дисков — это указывает на деформацию ступицы или подшипников.

1.2. Инструментальная диагностика

Для точного анализа используют виброанализаторы или балансировочные стенды с датчиками ускорения. Основные параметры:

• Как проводить замер:

  1. Установить датчик на ступицу или амортизатор (для погрузчиков с подвеской).
  2. Разогнать машину до рабочей скорости (обычно 20 км/ч).
  3. Зафиксировать пиковые значения вибрации в трёх плоскостях (вертикаль, горизонталь, осевая).
  4. Сравнить с эталонными значениями (см. таблицу выше).

• Типичные ошибки:

  • Измерение вибрации на деформированной раме (даёт ложные пики).
  • Игнорирование температурного фактора (при нагреве шины вибрация может усиливаться).

2. Анализ равномерности износа шин

Неравномерный износ — вторичный, но надёжный признак дисбаланса. Его проверяют визуально и с помощью профилометров.

2.1. Визуальные признаки дисбаланса

• Пятнистый износ (кусковый):

  • Проявляется как отдельные "пятна" стертого протектора по окружности колеса.
  • Причина: Статический дисбаланс (центр тяжести смещён от оси вращения).
  • Локализация: Чаще на ведущих колёсах погрузчика.

• Пиловидный износ (фестоны):



  • Протектор стирается зигзагообразно, с заострёнными краями.
  • Причина: Динамический дисбаланс (несовпадение главной оси инерции с осью вращения).
  • Особенность: Часто сопровождается гулом при движении.

• Односторонний износ:

  • Внешняя или внутренняя часть шины стирается быстрее.
  • Причины:
  • Дисбаланс в паре с неправильным развал-схождением.
  • Деформация диска (например, после удара о бордюр).

2.2. Инструментальный контроль износа

Для точной оценки используют:

• Глубиномер протектора (замер в 6–8 точках по окружности).

  • Критерий: Разница глубины более 2 мм между соседними точками — признак дисбаланса.

• Лазерный профилометр (для анализа геометрии пятна контакта).

  • Признак проблем: Асимметрия пятна контакта более 10% от ширины шины.

• Таблица типичных дефектов износа:

2.3. Дополнительные факторы, влияющие на износ

• Давление в шинах:
  • Недокачанные шины усиливают эффект дисбаланса за счёт деформации боковин.
  • Перекачанные ведут к ускоренному центральному износу, маскируя вибрацию.
• Температурный режим:
  • При перегреве (например, при длительной работе на асфальте) резина размягчается, и дисбаланс проявляется сильнее.
• Нагрузка на ось:
  • Перегруз погрузчика усиливает вибрацию и ускоряет износ. Норма: не более 80% от грузоподъёмности для продолжительной работы.

3. Практические рекомендации по диагностике

1. Периодичность проверок:
   • Каждые 200 моточасов или после замены шин/дисков.
   • После ударов (например, наезд на препятствие) — немедленная проверка.
2. Порядок действий при выявлении дисбаланса:
   • Шаг 1: Визуальный осмотр шин и дисков на предмет вмятин, трещин, коррозии.
   • Шаг 2: Проверка давления в шинах (должно соответствовать рекомендациям производителя).
   • Шаг 3: Статическая балансировка (устранение вертикального дисбаланса).
   • Шаг 4: Динамическая балансировка на стенде (для колёс диаметром > 20").
   • Шаг 5: Контрольный заезд с виброанализатором.
3. Когда требуется замена, а не балансировка:
   • Деформация диска (биение более 1,5 мм).
   • Расслоение шины (видно по вздутиям на боковине).
   • Износ протектора более 50% (балансировка бесполезна).

Стоимость балансировки vs. экономия на ремонте: расчёт окупаемости процедуры

Факторы, влияющие на стоимость балансировки колёс погрузчика

Стоимость балансировки зависит от нескольких ключевых параметров, которые формируют итоговую цену услуги и её экономическую целесообразность.

1. Тип погрузчика и размер колёс

• Лёгкие электрические погрузчики (грузоподъёмность до 2 т):

  • Диаметр колёс: 15–18 дюймов.
  • Стоимость балансировки одного колеса: 1 500–2 500 руб. (в зависимости от региона и СТО).
  • Особенность: Часто используются цельнолитые или бандажные шины, требующие специальных грузиков.

• Дизельные и тяжёлые погрузчики (грузоподъёмность 3–10 т):

  • Диаметр колёс: 20–28 дюймов (иногда больше для карьерной техники).
  • Стоимость балансировки одного колеса: 2 500–5 000 руб.
  • Особенность: Требуется динамическая балансировка из-за высоких нагрузок и вибраций.

• Карьерные и внедорожные погрузчики:

  • Стоимость может достигать 7 000–12 000 руб. за колесо из-за сложности демонтажа и необходимости специализированного оборудования.

2. Тип шин и дисков

3. Метод балансировки

• Статическая балансировка (для лёгких погрузчиков):



  • Стоимость: 1 200–2 500 руб./колесо.
  • Подходит для скоростей до 20 км/ч.
  • Не устраняет динамический дисбаланс (колебания в плоскости вращения).

• Динамическая балансировка (рекомендуется для всех типов погрузчиков):

  • Стоимость: 2 500–7 000 руб./колесо.
  • Устраняет биение и вибрации на высоких скоростях (актуально для погрузчиков с гидротрансмиссией).
  • Требует стенда с компьютерной диагностикой.

• Лазерная балансировка (для прецизионной техники):

  • Стоимость: 5 000–12 000 руб./колесо.
  • Применяется на складских погрузчиках с высокими требованиями к плавности хода.

Экономический эффект: сколько можно сэкономить на ремонте

Несбалансированные колёса приводят к ускоренному износу ключевых узлов погрузчика. Рассмотрим основные статьи расходов, которые можно сократить благодаря регулярной балансировке.

1. Износ шин

• Дисбаланс 20–30 г (типичное отклонение для неотбалансированного колеса) увеличивает неравномерный износ протектора на 15–25%.
• Срок службы шины сокращается на 20–30% (с 5–6 лет до 3–4 лет).
• Экономия:
  • Стоимость новой шины для погрузчика: 20 000–100 000 руб. (в зависимости от типа).
  • Балансировка 4 колёс 2 раза в год (4 000–20 000 руб.) продлевает жизнь шин на 1–2 года.
  • Итого экономия: 40 000–200 000 руб. на комплекте шин за срок службы погрузчика.

2. Нагрузка на подвеску и рулевое управление

• Вибрации от дисбаланса передаются на:
  • Ступичные подшипники (износ ускоряется в 2–3 раза).
  • Амортизаторы и рычаги подвески (ресурс снижается на 30–40%).
  • Рулевую рейку и тяги (увеличивается люфт, требуется частая регулировка).

• Стоимость ремонта:	Узел	Средняя стоимость ремонта	Частота при дисбалансе	Экономия при балансировке
  Ступичный подшипник	8 000–25 000 руб.	Каждые 1–2 года	16 000–50 000 руб. за 5 лет
  Амортизаторы	15 000–40 000 руб. (пара)	Каждые 2–3 года	30 000–80 000 руб. за 5 лет
  Рулевая рейка	30 000–100 000 руб.	Каждые 3–4 года	30 000–100 000 руб. за 5 лет

3. Топливная эффективность

• Дисбаланс увеличивает сопротивление качению на 3–7% (по данным исследований Michelin и Continental).
• Для дизельного погрузчика с расходом 10 л/час это означает дополнительные 0,3–0,7 л/час.
• Экономия за год (при 8-часовой смене, 250 рабочих дней):
  • Дизель: 600–1 400 л (при цене 50 руб./л = 30 000–70 000 руб.).
  • Электропогрузчик: Снижение нагрузки на аккумулятор продлевает его срок службы на 10–15% (экономия 50 000–150 000 руб. на замене АКБ).

4. Простой техники и потеря производительности

• Вибрации приводят к дискомфорту оператора, что снижает производительность на 5–10%.
• Неплановые простои из-за поломок (подшипники, рулевое) могут достигать 2–5 дней в год.
• Потери:
  • Аренда замены погрузчика: 5 000–15 000 руб./день.
  • Упущенная прибыль от простоя: 20 000–100 000 руб./день (в зависимости от объёмов работы).

Расчёт окупаемости балансировки: практический пример

Рассмотрим дизельный погрузчик грузоподъёмностью 5 т с пневматическими шинами 24 дюйма.

Окупаемость:

• Затраты на балансировку за 5 лет: 28 000 × 5 = 140 000 руб.
• Чистая экономия: 570 000 – 140 000 = 430 000 руб.

Вывод: Балансировка окупается уже на 2–3 год эксплуатации, а дальнейшая экономия превышает затраты в 3–5 раз.

Когда балансировка нецелесообразна?

Есть случаи, когда процедура не принесёт значимой экономии:

1. Погрузчики с скоростью до 10 км/ч (например, складские с жёсткой подвеской).
2. Техника с изношенными ступицами или деформированными дисками (требуется сначала ремонт).
3. Колёса с глубокими повреждениями протектора (балансировка не устранит биение).
4. Погрузчики, работающие менее 500 часов в год (низкая интенсивность эксплуатации).

В таких случаях достаточно контроля давления в шинах и визуальной проверки на биение.

Профилактические меры: как продлить эффект балансировки и снизить износ колёс

Факторы, влияющие на долговечность балансировки и минимальный износ колёс

Эффект балансировки колёс погрузчика со временем снижается из-за эксплуатационных нагрузок, внешних воздействий и естественного износа. Чтобы продлить интервалы между корректировками и уменьшить износ шин/дисков, необходимо системно подходить к профилактике. Ниже — ключевые меры, разбитые по категориям.

1. Контроль давления в шинах

Неправильное давление — основная причина преждевременного дисбаланса и неравномерного износа. Для погрузчиков критично соблюдать рекомендации производителя, так как:

• Пониженное давление:

  • Увеличивает площадь контакта шины с поверхностью, что ведёт к волнообразному износу (особенно на грунтовых покрытиях).
  • Провоцирует перегрев резины и деформацию корда, ускоряя разрушение каркаса.
  • Снижает устойчивость погрузчика при манёврах, что повышает риск ударных нагрузок на диски.

• Повышенное давление:

  • Уменьшает амортизационные свойства шины, передавая вибрации на подвеску и раму.
  • Вызывает центральный износ протектора, сокращая срок службы на 20–30%.
  • Увеличивает жёсткость колеса, что приводит к микротрещинам в дисках (особенно актуально для литых моделей).

Рекомендации:

• Проверять давление еженедельно (для интенсивной эксплуатации — ежедневно) манометром высокой точности (погрешность ≤ 0.1 бар).
• Корректировать показатели на холодных шинах (после не менее 3 часов простоя).
• Использовать азот вместо воздуха: он стабильнее держит давление и снижает окисление металла диска.

2. Регулярная диагностика колёс и подвески

Дисбаланс часто возникает из-за скрытых дефектов, которые усугубляются при эксплуатации. Обязательные проверки:

А. Состояние шин

• Протектор:
  • Глубина рисунка должна быть не менее 50% от первоначальной (для промышленных шин — минимум 4–6 мм).
  • Неравномерный износ (пятнами, по краям) сигнализирует о проблемах с развал-схождением или балансировкой.
  • Трещины на боковинах — признак старения резины или перегрузок (требует замены).
• Герметичность:
  • Проверять на утечки мыльным раствором (особенно в зоне борта и ниппеля).
  • Для бескамерных шин — контролировать состояние ободной ленты (при повреждении воздух просачивается через диск).

Б. Состояние дисков

• Деформация:
  • Проверять биение диска на стенде (допустимое отклонение: ≤ 0.5 мм для стальных, ≤ 0.3 мм для литых).
  • Вмятины или коррозия на посадочных поверхностях нарушают центровку шины.
• Крепление:
  • Затяжку гаек/болтов проверять динамометрическим ключом (момент затяжки указан в руководстве погрузчика).
  • Ржавчина на шпильках — причина неравномерного прилегания диска к ступице.

В. Подвеска и рулевое управление

• Изношенные сайлентблоки, амортизаторы или шаровые опоры передают вибрации на колёса, нарушая балансировку.
• Люфт в рулевом механизме (более 10°) требует немедленной регулировки или замены деталей.

Периодичность диагностики:

• Визуальный осмотр: ежедневно (до начала смены).
• Полная проверка на стенде: каждые 200–300 моточасов или после сильных ударов (например, наезд на бордюр).

3. Оптимизация эксплуатационных нагрузок

А. Весовые ограничения

• Перегруз погрузчика на 10–15% увеличивает износ шин на 40% и деформирует диски.
• Рекомендации:
  • Строго соблюдать грузоподъёмность, указанную в паспорте техники.
  • Равномерно распределять груз на вилах (центр тяжести — как можно ближе к спинке каретки).
  • Избегать резких разгонов/торможений с грузом — это создаёт пиковые нагрузки на колёса.

Б. Маршруты и покрытия

• Грунтовые или неровные поверхности:
  • Увеличивают вибрации, что приводит к самораскручиванию гаек и смещению грузиков балансировки.
  • Решение: снижать скорость до 10–15 км/ч, использовать шины с усиленным кордом (например, Michelin X-TWEEL).
• Асфальт/бетон:
  • Высокий коэффициент сцепления ускоряет износ протектора. Решение: избегать пробуксовок и резких поворотов.

В. Температурный режим

• Эксплуатация при t° ниже -25°C или выше +50°C:
  • Резина теряет эластичность, что ведёт к растрескиванию или отслоению протектора.
  • Решение:
  • Использовать зимние/летние шины с соответствующим составом резины.
  • Хранить погрузчик в отапливаемом ангаре при длительных простоях.

4. Правильное хранение и сезонное обслуживание

А. Хранение шин и дисков

• Шины:
  • Хранить вертикально на стеллажах (не складывать стопкой — деформируется корд).
  • Избегать попадания масел, растворителей и прямых солнечных лучей (УФ разрушает резину).
  • Периодически поворачивать (раз в 3 месяца) для равномерного распределения нагрузки.
• Диски:
  • Очищать от грязи и наносить антикоррозийное покрытие (например, WD-40).
  • Хранить в сухом помещении с влажностью ≤ 60%.

Б. Сезонная подготовка

• Весна/осень:
  • Проверять балансировку после зимнего периода (из-за температурных перепадов грузики могут сместиться).
  • Меняять масло в ступицах (старое масло теряет вязкость, ухудшая смазку подшипников).
• Зима:
  • Устанавливать шипы или цепи (для работы на льду), но следить за равномерным износом.
  • Проверять давление чаще (на холоде оно падает на 0.1–0.2 бар).

5. Использование специализированных средств

• Балансировочные гели/гранулы:
  • Заливаются внутрь шины и автоматически компенсируют дисбаланс при движении (эффективны для суперэластичных шин).
  • Пример: Counteract Balancing Beads (срок службы — до 5 лет).
• Антивибрационные прокладки:
  • Устанавливаются между диском и ступицей для поглощения микроколебаний.
• Системы мониторинга давления (TPMS):
  • В реальном времени отслеживают давление и температуру в шинах, предупреждая о критических отклонениях.

6. Обучение операторов

Человеческий фактор — причина до 30% случаев преждевременного износа. Обязательные навыки для водителей:

• Плавное управление: избегание рывков при разгоне/торможении.
• Контроль траектории: минимизация заносов и движений "юзом".
• Регулярный осмотр: фиксация малейших изменений в поведении техники (вибрации, стуки).
• Ведение журнала эксплуатации: запись пробега, нагрузок и случаев ударов.

Итоговые рекомендации по частоте профилактических мер

Когда балансировка не поможет: случаи, требующие замены шин или ремонта дисков

Предельные износы шин: когда балансировка бесполезна

Балансировка компенсирует неравномерное распределение массы колеса, но не устраняет структурные дефекты шин или дисков. Если износ превысил критические значения, даже идеальная балансировка не восстановит безопасность и эффективность работы погрузчика.

1. Критический износ протектора

Протектор шин для погрузчиков выполняет три ключевые функции: сцепление, амортизацию и защиту каркаса. При износе ниже допустимого уровня риски возрастают экспоненциально:

Признаки, требующие замены:

• Лысые участки (локальный износ до корда).
• Герметичные трещины (особенно опасны для пневматических шин).
• Волнообразный износ (свидетельствует о нарушении геометрии диска или подвески).

Важно: На складах с абразивными покрытиями (бетон, гравий) износ ускоряется в 1,5–2 раза. Контролируйте глубину протектора ежемесячно при интенсивной эксплуатации.

2. Повреждения каркаса и боковин

Балансировка не восстановит целостность каркаса шины. Дефекты этого типа делают колесо непригодным к эксплуатации, даже если внешне протектор выглядит нормально.

Действия при обнаружении:

• Пневматические шины: Замена при любых вздутиях или проколах (ремонт допустим только для неглубоких повреждений <3 мм в зоне протектора).
• Массивные шины (TBL): Замена при трещинах глубиной >3 мм или отслоениях.
• Суперэластичные: Ремонт невозможен — только замена при расслоениях.

Предупреждение: Пневматические шины с грыжами могут лопнуть при даже минимальной нагрузке. Эксплуатация такого колеса равнозначна аварийной ситуации.

3. Деформации и повреждения дисков

Диски погрузчиков подвергаются ударным нагрузкам, коррозии и механическим повреждениям. Балансировка не устранит следующие дефекты:

А. Геометрические искривления

• Биение диска >0,5 мм (измеряется на станке).
  • Причины: Удары о бордюры, падение груза на колесо.
  • Последствия: Неравномерный износ шин, вибрации на руле, разрушение подшипников.
• Искривление посадочных поверхностей (для бескамерных шин).
  • Признак: Постоянная утечка воздуха despite герметичных вентилей.

Б. Трещины и коррозия

• Сквозные трещины (особенно в зоне крепления к ступице) — 100% замена.
• Глубокая коррозия (>1 мм) на посадочных поверхностях бескамерных шин приводит к разгерметизации.
• Ослабление болтовых соединений из-за ржавчины — риск отрыва колеса.

Практика: Диски из легких сплавов (алюминий) реже поддаются ремонту, чем стальные. При трещинах >20 мм — только замена.

4. Когда балансировка маскирует проблему

В некоторых случаях балансировка временно снижает вибрации, но не устраняет их причину:

• Износ подшипников ступицы:

  • Симптомы: Гул при движении, нагрев колеса.
  • Диагностика: Проверка люфта (поддомкрать колесо и покачать в горизонтальной плоскости).
  • Решение: Замена подшипника + повторная балансировка.

• Неисправности подвески:

  • Признаки: Неравномерный износ шин по ширине, "увод" погрузчика в сторону.
  • Причины: Изношенные втулки, амортизаторы, погнутые рычаги.
  • Действия: Диагностика ходовой части перед балансировкой.

• Дисбаланс, вызванный некачественным ремонтом шин**:

  • Пример: Установка "жгутов" в проколы >4 мм или неправильная вулканизация.
  • Риск: Локальное нарушение баланса, которое невозможно компенсировать грузиками.

Выводы для эксплуатации

1. Перед балансировкой всегда проводите визуальный осмотр шин и дисков на предмет:
   • Трещин, вздутий, глубоких порезов.
   • Биения диска (прокрутите колесо на весу).
   • Люфта в подшипниках.
2. Критические дефекты, при которых балансировка бесполезна:
   • Износ протектора ниже минимального.
   • Повреждения каркаса или корда.
   • Трещины в дисках >20 мм.
   • Биение диска >0,5 мм.
3. После ремонта дисков или замены подшипников балансировка обязательна, но только как завершающий этап, а не решение проблемы.
