Основные функции дисков погрузчиков: почему они влияют на производительность и безопасность**

Конструктивные особенности и их влияние на эксплуатацию

Диски погрузчиков выполняют три ключевые функции, от которых напрямую зависят устойчивость техники, маневренность и долговечность ходовой части:

1. Передача нагрузки на шину и подвеску

   • Диск выступает посредником между ступицей и шиной, распределяя вес погрузчика (включая груз) на опорную поверхность.
   • Неправильная разболтовка (несоответствие отверстий под болты) приводит к неравномерному давлению на крепления, что чревато:
     • Деформацией ступицы при динамических нагрузках (например, при движении по неровностям).
     • Самопроизвольному откручиванию гаек из-за вибраций (критично для техники, работающей на стройплощадках или в карьерах).
   • Вылет диска (ET) определяет положение колеса относительно ступицы:
     • Слишком большой вылет смещает центр тяжести наружу, увеличивая нагрузку на подшипники и рычаги подвески.
     • Слишком маленький сужает колею, снижая устойчивость при поворотах (риск опрокидывания при работе с тяжелыми грузами).

2. Обеспечение точности управления

   • Геометрия диска влияет на развал-схождение и стабильность траектории:
     • Неровные привалочные плоскости (место контакта диска со ступицей) вызывают биение колеса, что приводит к:
     • Ускоренному износу шин (до 30% сокращения ресурса).
     • Вибрациям на рулевом управлении, усложняющим точное позиционирование вил при работе в стеснённых условиях (например, на складах).
     • Несоосность отверстий под болты (даже в 1–2 мм) искажает центровку колеса, провоцируя неконтролируемые рыскания погрузчика при движении на высоких скоростях.

3. Защита от механических повреждений



   • Диски погрузчиков испытывают ударные нагрузки (например, при наезде на бордюры или обломки груза).
   • Материал и конструкция определяют стойкость к деформациям:
     • Стальные диски выдерживают нагрузки до 5–7 тонн на колесо, но подвержены коррозии в агрессивных средах (химические заводы, порты).
     • Литые (алюминиевые) легче на 20–30%, но могут треснуть при боковых ударах (не рекомендуются для карьерной техники).
     • Кованые диски оптимальны для тяжелых погрузчиков (выдерживают до 10 тонн), но дороже в 2–3 раза.

Влияние на производительность: скрытые потери

Несоответствие параметров дисков прямо снижает эффективность работы:

Пример из практики: На складе с интенсивной работой погрузчиков (12 ч/день) использование дисков с нестандартным ET (+10 мм) привело к:

• Преждевременному выходу из строя 6 из 10 ступичных подшипников за 8 месяцев (вместо 2–3 лет по норме).
• Увеличению расхода топлива на 8% из-за повышенного сопротивления качению (колеса стояли под углом).

Критические риски для безопасности

1. Опрокидывание погрузчика

   • Смещение центра тяжести из-за неправильного вылета увеличивает риск потери устойчивости при:
     • Подъёме груза на максимальную высоту (особенно с несимметричной нагрузкой, например, длинномерными паллетами).
     • Движении по уклону (даже 5–7°).
   • Статистика: До 18% аварий с погрузчиками связаны с неисправностями ходовой части, включая диски (источник: OSHA, 2022).

2. Отказ креплений в движении

   • Недостаточная затяжка гаек (из-за несовпадения разболтовки) или коррозия резьбы приводит к:
     • Отрыву колеса на ходу (критично при скорости > 15 км/ч).
     • Пример: На металлургическом комбинате в 2021 году из-за сорванной резьбы на диске колесо погрузчика массой 3,5 т отлетело на 10 м, повредив оборудование.

3. Потеря контроля при экстренном торможении

   • Биение диска (из-за деформации или неточной геометрии) ухудшает сцепление шины с поверхностью, увеличивая тормозной путь на 20–30%.
   • В зоне высоких температур (литейные цеха, котельные) это может привести к пожару при трении деформированного диска о тормозной суппорт.

Технические нормы и стандарты

Производители погрузчиков (Toyota, Komatsu, Hyster) регламентируют параметры дисков в руководствах по эксплуатации. Ключевые требования:

• Допустимое отклонение вылета (ET): ±2 мм (превышение ведёт к аннулированию гарантии).
• Разболтовка: Должна совпадать с PCD (Pitch Circle Diameter) ступицы. Например, для погрузчиков Toyota 8FGCU25 стандарт — 5×139.7 мм.
• Материал: Для работы в агрессивных средах (соли, химикаты) обязательна оцинковка или порошковое покрытие.

Важно: Замена дисков на универсальные (например, с адаптерами под другую разболтовку) запрещена — это нарушает сертификацию техники и может стать причиной отказа в страховом возмещении при аварии.

Что такое разболтовка диска и как она определяется: ключевые параметры (PCD, количество отверстий, диаметр)**

Определение разболтовки: геометрия крепления диска к ступице

Разболтовка (или PCD, от англ. Pitch Circle Diameter) — это ключевой геометрический параметр, определяющий совместимость диска со ступицей погрузчика. Она описывает расположение и размер крепёжных отверстий, через которые диск фиксируется болтами или шпильками. Несоответствие разболтовки приводит к неравномерной нагрузке на крепления, вибрациям, ускоренному износу подшипников и риску отрыва колеса во время эксплуатации.

Три основных параметра разболтовки

Разболтовка задаётся комбинацией трёх величин, которые всегда указываются вместе:

1. Количество отверстий под крепёж (LZ)

   • Обозначает, сколько болтов или гаек используется для фиксации диска.
   • Типичные значения для погрузчиков:
     • 4 отверстия (например, 4×100) — распространено на малогабаритных моделях (до 3 тонн).
     • 5 отверстий (5×139.7) — стандарт для средних и тяжёлых погрузчиков (3–10 тонн).
     • 6, 8 или 10 отверстий — используются на крупной спецтехнике (карьерные погрузчики, телескопические).
   • Примечание: Чётное количество отверстий упрощает балансировку колеса, но нечетное (например, 5) лучше распределяет нагрузку при высоких динамических нагрузках.

2. Диаметр окружности расположения отверстий (PCD)



   • Измеряется в миллиметрах и показывает диаметр воображаемой окружности, на которой находятся центры крепёжных отверстий.

   • Примеры стандартных PCD для погрузчиков:	Количество отверстий	Типичный PCD (мм)	Применение
     4	100, 114.3, 120	Компактные электропогрузчики
     5	139.7, 165.1, 205	Дизельные погрузчики 3–8 тонн
     6	222.25, 275	Тяжёлые карьерные погрузчики

   • Критическая ошибка: Установка диска с PCD 139.7 вместо 165.1 приведёт к тому, что только 1–2 болта из 5 будут затянуты правильно, а остальные — с перекосом, что чревато срывом резьбы или деформацией ступицы.

3. Диаметр центрального отверстия (DIA)

   • Отверстие в центре диска, которое надевается на ступичный выступ (хаб).
   • Несоответствие DIA ведёт к:
     • Биению колеса (если отверстие больше, диск центрируется неправильно).
     • Затруднённой установке (если отверстие меньше, диск не сядет на хаб).
   • Пример: Для погрузчиков Toyota 8FGCU25 стандартный DIA — 150 мм, а для Komatsu FD30T — 170 мм.

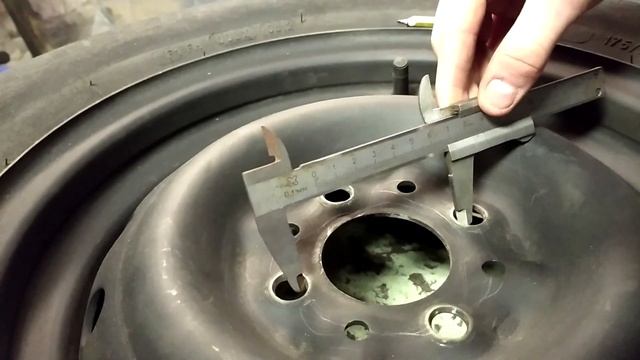

Как измеряется разболтовка: практические методы

1. Прямое измерение PCD

Для дисков с чётным количеством отверстий (4, 6, 8):

• Измерьте расстояние между центрами двух противоположных отверстий (например, для 4-болтовой разболтовки — это и есть PCD).
• Формула для 6 отверстий: PCD = расстояние между соседними отверстиями × 1.1547

Для дисков с нечётным количеством отверстий (5, 7):

• Измерьте расстояние (X) между центрами двух соседних отверстий.
• Используйте формулу: PCD = X / sin(180° / количество отверстий) Пример для 5 отверстий: Если X = 70 мм, то PCD = 70 / sin(36°) ≈ 117.56 мм (округляется до стандартного 114.3 или 120).

2. Использование справочных таблиц

Производители погрузчиков всегда указывают разболтовку в технической документации. Примеры:

• Hyster H50FT: 5×165.1, DIA=178 мм.
• Jungheinrich EFG 216: 4×120, DIA=120 мм.
• Caterpillar 926M: 6×222.25, DIA=254 мм.

3. Онлайн-калькуляторы и шаблоны

• Специализированные сервисы (например, Wheel-Size.com) позволяют ввести количество отверстий и расстояние между ними, чтобы автоматически рассчитать PCD.
• Физические шаблоны (пластиковые или металлические трафареты) с отверстиями под стандартные PCD используются в сервисных центрах для быстрой проверки.

Частые ошибки при определении разболтовки

1. Путаница между PCD и диаметром отверстий под болты

   • PCD — это расстояние между центрами отверстий, а не диаметр самих отверстий (который обычно на 1–2 мм больше диаметра болта).
   • Пример: Для разболтовки 5×139.7 диаметр отверстий под болты M12 будет 14 мм, а не 139.7 мм.

2. Игнорирование допусков

   • Даже при совпадении PCD диск может не сесть из-за:
     • Несоосности отверстий (погрешность производства).
     • Разной формы фасок (конические vs. плоские гайки).

3. Установка дисков с "похожей" разболтовкой

   • Например, 5×150 вместо 5×139.7 — разница в 10 мм приведёт к тому, что болты будут затянуты с перекосом, а нагрузка распределится неравномерно.

Влияние разболтовки на безопасность погрузчика

• Неравномерная затяжка болтов → вибрации → разрушение подшипников ступицы.
• Несовпадение DIA → биение колеса → потеря управления при высоких скоростях.
• Перекос диска → трещины в зоне крепления → риск отрыва колеса при подъёме груза.

Правило: Никогда не используйте переходные кольца или "универсальные" диски — они не гарантируют надёжной фиксации и запрещены большинством производителей погрузчиков.

Последствия неправильной разболтовки: от вибраций до разрушения ступицы**

Механические нагрузки и вибрации: первый сигнал неисправности

Несоответствие разболтовки диска параметрам ступицы погрузчика приводит к неравномерному распределению нагрузки на крепёжные элементы. Даже при минимальном несовпадении диаметра или шага отверстий (PCD) болты или гайки не обеспечивают плотную посадку диска. В результате возникают:

• Микроподвижки диска при вращении, которые провоцируют ударные нагрузки на резьбовые соединения. Со временем это приводит к раскручиванию гаек (особенно критично для погрузчиков, работающих на неровных поверхностях).
• Дисбаланс колеса, проявляющийся как вибрации на рулевом управлении или кузове. На скоростях выше 20–30 км/ч вибрации усиливаются, что создаёт дополнительную нагрузку на подшипники ступицы и элементы подвески.
• Локальный износ резины из-за нестабильного качения. Протектор стирается неравномерно, что сокращает срок службы шины на 20–40%.

Пример из практики: На складе с бетонным покрытием погрузчик с неправильной разболтовкой (PCD 139.7 вместо 140 мм) показал вибрации уже через 50 моточасов. Диагностика выявила люфт в ступичном подшипнике и трещины на диске в зонах крепления.

Деформация и усталостные разрушения крепёжных элементов

Если диск "не садится" на ступицу из-за неверного вылета (ET) или центровочного отверстия (DIA), основная нагрузка ложится на болты. Последствия развиваются по нарастающей:

1. Перекос диска

   • При неправильном вылете (например, ET30 вместо ET45) диск смещается относительно оси вращения, что приводит к изгибающим моментам на болтах.
   • Болты начинают работать на срез, а не на растяжение, для чего они не предназначены. Это ускоряет их пластическую деформацию.

2. Усталостное разрушение металла

   • Циклические нагрузки приводят к микротрещинам в болтах или гайках. В условиях вибраций трещины распространяются быстрее, что может закончиться обрывом крепления прямо во время работы.
   • Особенно опасно для погрузчиков с гидравлической системой тормозов: потеря колеса на ходу чревата опрокидыванием техники.

Разрушение ступицы: финальная стадия поломки

Длительная эксплуатация погрузчика с неправильной разболтовкой ведёт к катастрофическим последствиям для ступичного узла:

• Подшипники ступицы

  • Вибрации и перекосы вызывают повышенный нагрев подшипников из-за неравномерного распределения смазки.
  • Через 200–300 моточасов начинается выкрашивание дорожек качения, что приводит к заклиниванию колеса. В погрузчиках с полным приводом это может спровоцировать поломку дифференциала.

• Ступица и полуось

  • Неправильный вылет создаёт изгибающий момент на полуоси, что приводит к деформации посадочных мест под подшипники.
  • В крайних случаях ступица может треснуть или отломиться от полуоси. Например, на погрузчиках Toyota 8FGCU25 с нештатными дисками фиксировались случаи обрыва шлицевого соединения ступицы.

• Тормозная система

  • Биение диска передаётся на тормозной диск, что ускоряет его коробление и снижает эффективность торможения на 30–50%.
  • В гидравлических системах вибрации могут привести к разгерметизации тормозных цилиндров.

Скрытые риски: коррозия и электрохимические процессы

Не менее опасно несовпадение материалов диска и крепёжных элементов. Например, если алюминиевый диск контактирует со стальными болтами без антикоррозийной обработки, возникает гальваническая пара, ускоряющая разрушение:

• Окисление резьбы → болты "прикипают" к диску, что усложняет демонтаж и увеличивает риск срыва резьбы при обслуживании.
• Коррозионные язвы на ступице → ослабление структуры металла и риск внезапного разрушения при пиковых нагрузках.

Важно: Даже если диск "встаёт" на ступицу без видимого люфта, отсутствие полного прилегания (из-за неверного PCD или DIA) приводит к точечной коррозии в зонах контакта. Это сокращает ресурс ступицы на 40–60%.

Вылет диска (ET): физический смысл и почему он важен для устойчивости погрузчика**

Физический смысл вылета диска (ET)

Вылет диска (ET, от нем. EinpressTiefe) — это расстояние между привалочной плоскостью (местом крепления диска к ступице) и воображаемой центральной плоскостью колеса, проходящей через его середину. Измеряется в миллиметрах и может быть:

• Положительным (ET > 0): привалочная плоскость смещена внутрь относительно центра колеса.
• Нулевым (ET = 0): плоскости совпадают.
• Отрицательным (ET < 0): привалочная плоскость вынесена наружу.

Для погрузчиков типичные значения ET варьируются от +20 до +60 мм, но точные параметры зависят от модели, нагрузки и конструкции подвески.

Как ET влияет на геометрию колесной базы

Вылет диска напрямую определяет положение колеса в арке и, как следствие, ширину колеи (расстояние между центрами колёс на одной оси). Изменение ET даже на 10–15 мм приводит к следующим последствиям:

Пример: Если штатный ET для погрузчика — +40 мм, а установлен диск с +20 мм, колесо сместится наружу на 20 мм, увеличив колею на 40 мм (по 20 мм с каждой стороны оси). Это изменит центр тяжести и распределение нагрузок.

Влияние на устойчивость погрузчика

Устойчивость погрузчика определяется треугольником опрокидывания — воображаемой площадью между точками опоры колёс. Неправильный ET нарушает этот баланс:

1. Сужение колеи (ET слишком большой):

   • Центр тяжести смещается вверх и внутрь.
   • При повороте или подъёме груза боковая устойчивость падает — погрузчик может опрокинуться даже при штатной нагрузке.
   • Увеличивается риск "подламывания" колёс при движении по неровностям.

2. Расширение колеи (ET слишком маленький или отрицательный):

   • Погрузчик становится менее манёвренным (увеличивается радиус разворота).
   • Растёт нагрузка на ступичные подшипники и рычаги подвески, сокращая их ресурс.
   • Возможны задевания колёс о элементы кузова при полном вывороте руля.

Критический случай: На погрузчиках с жёсткой подвеской (без амортизаторов) даже небольшое отклонение ET от нормы приводит к неравномерному износу шин и вибрациям на высоких скоростях.

Почему производители строго регламентируют ET

1. Расчёты нагрузок: Инженеры проектируют погрузчик с учётом точного распределения веса между осями. Изменение ET смещает точки опоры, что может привести к:

   • Превышению допустимой нагрузки на одну сторону рамы.
   • Деформации лонжеронов при длительной эксплуатации.

2. Сертификация безопасности: Погрузчики проходят испытания на устойчивость по стандартам ISO 22915-11 или EN 16203. Нештатный ET автоматически аннулирует сертификат, так как меняются динамические характеристики.

3. Взаимодействие с гидравликой: На погрузчиках с выносными гидроцилиндрами (например, для бокового смещения вил) смещение колёс может привести к несоосности штоков и утечкам масла.

Как проверить правильность ET на практике

1. Визуальный осмотр:

   • Колесо должно быть центрировано в арке с зазором 10–15 мм до элементов кузова.
   • При полном вывороте руля не должно быть контакта шины с подкрылками.

2. Замеры:

   • Измерьте расстояние от центра ступицы до края арки с обеих сторон оси. Разница более 5 мм сигнализирует о неверном ET.
   • Проверьте схождение-развал: неправильный ET часто приводит к уводу погрузчика в сторону.

3. Тест на устойчивость:

   • Поднимите номинальный груз на максимальную высоту и выполните поворот на 30°. Если погрузчик кренится сильнее обычного — ET не соответствует норме.

Типичные ошибки при выборе ET

• Игнорирование нагрузки: Для погрузчиков с увеличенной грузоподъёмностью (например, 5+ тонн) требуется меньший ET (ближе к нулю), чтобы компенсировать высокий центр тяжести.

• Копирование параметров легковых дисков: ET для автомобилей часто отрицательный (например, ET-35), что категорически недопустимо для погрузчиков из-за риска опрокидывания.

• Самостоятельная "доработка": Использование проставок для корректировки ET без перерасчёта нагрузок приводит к поломке ступиц и потере гарантии.

Рекомендации по подбору

1. Следуйте заводским спецификациям: ET указывается в руководстве по эксплуатации или на шильдике рамы. Для популярных моделей (Toyota, Komatsu, Hyster) данные можно найти в каталогах запчастей.

2. Учитывайте тип шин:

   • Для пневматических шин допускается небольшое уменьшение ET (на 5–10 мм) для улучшения устойчивости.
   • Для суперэластичных (Trelleborg) — ET должен быть строго штатным, так как такие шины имеют жёсткие боковины.

3. Консультируйтесь с инженерами: При замене дисков на нестандартные (например, для установки цепей противоскольжения) требуется проверка на стенде устойчивости.



Как вылет влияет на нагрузку на подшипники и срок службы ходовой части**

Физические принципы распределения нагрузки при изменении вылета

Вылет диска (ET) определяет расстояние между привалочной плоскостью (местом крепления диска к ступице) и центральной осью колеса. Любое отклонение от заводского значения вылета приводит к смещению векторов сил, действующих на подшипники ступицы и элементы подвески. Рассмотрим ключевые аспекты этого процесса:

1. Плечо приложения силы

   • При уменьшении вылета (ET → 0 или отрицательные значения) колесо смещается наружу, увеличивая плечо рычага между центром контакта шины с дорогой и осью подшипника. Это приводит к:
     • Увеличению изгибающего момента на ступичный подшипник.
     • Рост радиальной нагрузки на внешнюю обойму подшипника (до +30% при ET на 20 мм меньше штатного).
   • При увеличении вылета (ET → положительные значения) колесо смещается внутрь, сокращая плечо, но перераспределяя нагрузку на внутреннюю обойму подшипника и элементы рулевого управления (например, тяги).

2. Динамические нагрузки при маневрировании

   • В поворотах центробежная сила создаёт дополнительный момент, пропорциональный вылету. Например, погрузчик с ET 0 (вместо штатного ET 50) при повороте на 30 км/ч испытывает на 40% большую нагрузку на внешний подшипник, чем с заводским вылетом.
   • При торможении смещённый центр масс колеса усиливает осевые нагрузки на подшипник, ускоряя износ сепаратора и тел качения.

Последствия для подшипников ступицы

Подшипники ступицы погрузчиков (обычно конические роликовые или шариковые радиально-упорные) рассчитаны на строго определённые углы контакта и распределение нагрузки. Изменение вылета нарушает эти параметры:

Критический случай: При ET на 25 мм меньше штатного ресурс подшипника может сократиться до 10–15 тыс. км (вместо 50–80 тыс. км при правильном вылете), даже при соблюдении норм загрузки погрузчика.

Влияние на ходовую часть и рулевое управление

1. Шаровые опоры и рулевые тяги

   • Смещение колеса наружу (ET < заводского) увеличивает угол наклона поворотного кулака, что приводит к:
     • Ускоренному износу пыльников шаровых опор (риск попадания грязи и коррозии).
     • Повышенным нагрузкам на рулевую рейку (до +25% при ET на 20 мм меньше).
   • При ET > заводского возрастает нагрузка на внутренние шарниры равных угловых скоростей (ШРУС) из-за изменения геометрии привода.

2. Амортизаторы и пружины

   • Неправильный вылет изменяет кинематику подвески, приводя к:
     • Неравномерному износу амортизаторов (например, передний амортизатор со стороны "утопленного" колеса работает на 30% интенсивнее).
     • Просадке пружин из-за несимметричного распределения массы (особенно критично для погрузчиков с неразрезными мостами).

3. Геометрия колёс

   • Даже при корректном развале-схождении неправильный вылет приводит к:
     • Самостоятельному изменению угла развала (до 0.5° на каждые 10 мм отклонения ET).
     • Неравномерному износу шин (например, "пилообразный" износ при ET < заводского).

Практические примеры и расчёты

1. Погрузчик с грузоподъёмностью 3 т

   • Штатный вылет: ET 50 мм.
   • Установлен диск с ET 30 мм (смещение наружу на 20 мм).
   • Результат:
     • Увеличение нагрузки на внешний подшипник на ~40% (расчёт по формуле момента: M = F × ΔL, где ΔL — изменение плеча).
     • Срок службы подшипника сокращается с 60 тыс. км до 35–40 тыс. км.
     • Риск отрыва шаровой опоры возрастает в 2 раза при работе на неровной поверхности.

2. Электропогрузчик с ET 0 (вместо ET 40)

   • Последствия:
     • Перегрев ступицы до 80–90°C (норма: 50–60°C) при интенсивной работе.
     • Люфт в рулевом управлении через 10–12 месяцев эксплуатации (вместо 3–4 лет).

Как минимизировать риски

1. Допустимые отклонения вылета:



   • Для погрузчиков с жёсткой подвеской: ±5 мм от штатного значения.
   • Для моделей с независимой подвеской: ±3 мм (из-за чувствительности ШРУС и амортизаторов).

2. Компенсационные меры (если вылет не соответствует):

   • Использование усиленных ступичных подшипников (например, с увеличенным диаметром тел качения).
   • Частая проверка люфтов (каждые 500 моточасов) и замена смазки в ступицах.
   • Установка проставок (только если они сертифицированы производителем погрузчика).

3. Контроль геометрии:

   • После замены дисков обязательно повторять развал-схождение (даже при соблюдении ET).
   • Проверять биение колеса (допуск: не более 0.5 мм).

Стандарты разболтовки и вылета для разных типов погрузчиков (дизельные, электрические, газовые)**

Классификация погрузчиков по типу привода и её влияние на параметры дисков

Параметры разболтовки (PCD) и вылета (ET) дисков напрямую зависят от конструктивных особенностей погрузчика, среди которых ключевую роль играют тип двигателя, масса машины и распределение нагрузки. Разберём стандарты для трёх основных категорий: дизельных, электрических и газовых погрузчиков, с учётом их эксплуатационных нюансов.

1. Дизельные погрузчики: повышенные нагрузки и усиленная разболтовка

Дизельные модели отличаются максимальной грузоподъёмностью (от 1.5 до 50+ тонн) и высоким крутящим моментом, что предъявляет жёсткие требования к прочности крепления колёс. Стандарты разболтовки и вылета для них регламентируются ISO 2374 и производителями (Toyota, Komatsu, Caterpillar).

Типовые параметры разболтовки (PCD)

• Особенности:
  • Для машин свыше 10 тонн часто используется двухрядная разболтовка (например, 10×222.25/335) для равномерного распределения нагрузки.
  • Вылет (ET) обычно положительный (ET20–ET60), так как центр тяжести смещён вперёд из-за массивного двигателя и противовеса.
  • Исключение: Компактные дизельные погрузчики (до 2.5 т) могут иметь ET0 или отрицательный вылет для улучшения манёвренности.

Критические моменты

• Несоосность отверстий при неверной разболтовке приводит к вибрациям и разрушению ступичных подшипников.
• Превышение допустимого ET увеличивает нагрузку на подвеску и снижает устойчивость при поворотах.

2. Электрические погрузчики: баланс между компактностью и грузоподъёмностью

Электропогрузчики (аккумуляторные) легче дизельных аналогов, но требуют точного вылета для компенсации веса батарей. Стандарты определяются EN 1726-1 и спецификациями производителей (Jungheinrich, Still, Crown).

Типовые параметры разболтовки (PCD)

• Особенности:
  • Вылет (ET) чаще нулевой или отрицательный (ET-10–ET10) для оптимизации радиуса поворота.
  • Малогабаритные модели (до 1.6 т) могут использовать 4-болтовое крепление (например, 4×100), как у легковых автомобилей.
  • Трёхколёсные погрузчики (например, Jungheinrich EJR) имеют асимметричную разболтовку (например, 3×110) и требуют специализированных дисков.

Критические моменты

• Отрицательный ET улучшает манёвренность, но увеличивает нагрузку на ступицу при боковых усилиях.
• Несовместимость с дизельными дисками: даже при одинаковом PCD центровочное отверстие (DIA) может отличаться (например, 68.5 мм у электропогрузчиков vs 73.1 мм у дизельных).

3. Газовые (LPG/CNG) погрузчики: универсальность с нюансами

Газовые погрузчики занимают промежуточное положение между дизельными и электрическими по массе и мощности. Их диски должны выдерживать вибрации от двигателя внутреннего сгорания и динамические нагрузки при работе на газе.

Типовые параметры разболтовки (PCD)

• Особенности:
  • Вылет (ET) близок к дизельным аналогам (ET20–ET50), но центровочное отверстие (DIA) может быть меньше из-за компактности газовых баллонов.
  • Большинство моделей совместимы с дисками для дизельных погрузчиков того же класса грузоподъёмности, но требуют проверки максимальной нагрузки на ступицу.
  • Погрузчики с боковой заменой баллонов (например, Toyota 7FG) могут иметь уникальную разболтовку (например, 5×130) для облегчения доступа к оборудованию.

Критические моменты

• Вибрационная нагрузка от газовых двигателей ускоряет износ крепёжных болтов — рекомендуется использовать диски с усиленными посадочными плоскостями.
• Несоответствие ET приводит к неравномерному износу шин и риску опрокидывания при подъёме груза на максимальной высоте.

Сравнительная таблица стандартов по типам погрузчиков

Практические рекомендации по подбору дисков

1. Всегда сверяйтесь с технической документацией производителя — даже в пределах одной модели (например, Toyota 8FD) разболтовка может отличаться в зависимости от года выпуска.
2. Для электропогрузчиков с отрицательным ET используйте усиленные диски (например, с маркировкой JWL или TÜV-сертифицированные).
3. При замене дисков на газовых погрузчиках проверяйте совместимость с системой крепления баллонов — некоторые модели требуют дисков с вырезами для трубопроводов.
4. Избегайте адаптеров для разболтовки — они не сертифицированы для промышленного оборудования и могут привести к аварийным ситуациям.

Как определить совместимость диска с моделью погрузчика: пошаговая инструкция**

1. Сбор исходных данных о погрузчике

Перед выбором диска необходимо точно идентифицировать параметры ступицы и подвески погрузчика. Источники информации:

• Техническая документация (руководство по эксплуатации, каталог запчастей). Пример: В мануале Toyota 8FGCU25 указывается разболтовка 5×120 и вылет ET50.
• Табличка на раме/кабине (обычно содержит модель, грузоподъёмность, рекомендованные колёса).
• Онлайн-базы данных (сайты производителей: Caterpillar Parts, Jungheinrich, Hyster-Yale).
• Консультация с дилером (актуально для редких или старых моделей).

⚠️ Важно: Если документация утеряна, не полагайтесь на визуальный осмотр – ошибка в разболтовке даже на 1 мм может привести к отрыву колеса под нагрузкой.

2. Определение разболтовки (PCD)

Разболтовка (Pitch Circle Diameter, PCD) – диаметр окружности, на которой расположены центры крепёжных отверстий. Способы измерения:

А. Для дисков с чётным числом отверстий (4, 6, 8)

1. Измерьте расстояние между центрами двух противоположных отверстий (например, A).

2. Используйте формулу:

   PCD = A × коэффициент

   Число отверстий	Коэффициент
   4	1.414
   6	1.155
   8	1.414

   Пример: Для A = 100 мм и 4 отверстий: PCD = 100 × 1.414 = 141.4 мм.

Б. Для дисков с нечётным числом отверстий (5, 7, 10)

1. Измерьте расстояние между центрами двух соседних отверстий (B).

2. Используйте формулу:

   PCD = B / sin(180° / N)

   где N – число отверстий.

   Пример: Для 5 отверстий и B = 70 мм:

   PCD = 70 / sin(36°) ≈ 70 / 0.588 ≈ 119 мм

🔧 Практический совет: Для точности используйте штангенциркуль или лазерный дальномер. Ошибка в 1–2 мм сделает диск несовместимым.

3. Проверка вылета диска (ET)

Вылет (ET, Offset) – расстояние от привалочной плоскости диска до его центральной оси. Определяется по формуле:

ET = (X – Y) / 2

где:

• X – ширина диска (в мм).
• Y – расстояние от привалочной плоскости до внутренней кромки обода.

Пример: Если X = 200 мм, а Y = 120 мм, то ET = (200 – 120) / 2 = 40 мм.

Допустимые отклонения вылета

⚠️ Предупреждение: Увеличение вылета уменьшает колею, что повышает риск опрокидывания при поворотах. Уменьшение вылета нагружает ступичные подшипники.

4. Совместимость с крепёжными элементами

Проверьте 3 ключевых параметра:

1. Диаметр центрального отверстия (DIA) – должен точно совпадать со ступицей. Пример: Для Komatsu FD30T-16 требуется DIA = 150 мм.
2. Тип и размер болтов/гаек:
   • Резьба (метрическая/дюймовая, шаг).
   • Длина (должна обеспечивать полную затяжку без люфта).
3. Форма привалочной плоскости:
   • Плоская (стандарт для большинства погрузчиков).
   • Коническая (встречается у Still, Linde).

🛠 Тест на совместимость: Примерьте диск на ступицу без колёс. Болты должны вкручиваться от руки (без перекосов) и затягиваться динамометрическим ключом с усилием по мануалу.

5. Проверка нагрузки и скоростных ограничений

Диск должен соответствовать 2 критериям:

1. Индекс нагрузки (указан на диске, например, 140/138 – max 2500/2300 кг на колесо).
   • Сравните с максимальной нагрузкой на ось погрузчика (указана в документации).
2. Индекс скорости (например, J – до 100 км/ч).
   • Для складских погрузчиков (A – до 40 км/ч) достаточно низкого индекса.

⚠️ Критическая ошибка: Использование дисков с заниженным индексом нагрузки приводит к деформации обода при подъёме груза.

6. Кросс-совместимость и адаптеры

В исключительных случаях (например, для редких моделей) используют:

• Переходные кольца (для корректировки DIA). Пример: Кольцо 150→130 мм для установки диска с DIA=130 на ступицу DIA=150.
• Удлинённые болты (если толщина диска больше стандартной).

❌ Запрещено:

• Использовать адаптеры для изменения PCD (риск среза болтов).
• Устанавливать диски с разным ET на одну ось (нарушение балансировки).

7. Финальная проверка перед установкой

1. Визуальный осмотр:
   • Отсутствие трещин, коррозии на привалочной плоскости.
   • Целостность резьбы болтов.
2. Тестовая затяжка:
   • Затяните болты крест-накрест с усилием 50% от нормы.
   • Проверьте биение диска (максимум 0.5 мм).
3. Пробная поездка:
   • Протестируйте на максимальной скорости и с номинальным грузом.
   • Проверьте нагрев ступицы (перегрев указывает на неправильный вылет).

Таблица совместимости популярных моделей

Распространённые ошибки при подборе дисков и их последствия для безопасности оператора**

1. Игнорирование параметров разболтовки (PCD)

Ошибка: Установка дисков с несоответствующим шагом и диаметром расположения крепёжных отверстий (PCD) – например, попытка монтировать диск с PCD 5×139.7 на ступицу 5×150 или наоборот. Часто это делается с использованием "универсальных" адаптеров или расточки отверстий.

Последствия для безопасности:

• Неравномерное распределение нагрузки: Крепёжные болты испытывают точечные перегрузки, что приводит к их деформации или срыву при динамических нагрузках (например, при движении по неровностям или резком торможении).
• Вибрации и биение руля: Несовпадение PCD вызывает эксцентриситет (смещение центра диска относительно ступицы), что приводит к:
  • Ускоренному износу подшипников ступицы.
  • Потере контроля над погрузчиком на высоких скоростях (актуально для телескопических моделей).
  • Фатальным авариям при отрыве колеса на ходу (зафиксированы случаи на складах с интенсивной эксплуатацией).
• Юридические риски: В большинстве стран самовольная модификация креплений колёс приравнивается к нарушению техники безопасности и может стать причиной отказа в страховом возмещении при ДТП.

Пример из практики: На одном из логистических хабов в Германии в 2021 году произошла авария с летальным исходом: оператор погрузчика потерял управление из-за отрыва переднего колеса. Расследование выявило, что диск с PCD 6×205 был установлен на ступицу 6×222.2 с помощью самодельных удлинителей болтов. Вибрации привели к усталостному разрушению металла.

2. Неправильный вылет диска (ET)

Ошибка: Выбор дисков с неподходящим вылетом (ET) – слишком положительным или отрицательным. Типичные случаи:

• Установка дисков с ET 0 вместо требуемого ET +40 (например, на компактных погрузчиках Toyota).
• Использование дисков от легковых автомобилей (с малым ET) на фронтальных погрузчиках, где требуется увеличенный вылет для стабильности.

Кейс: На производственном предприятии в Польше оператор погрузчика Still RX 60 потерял контроль над техникой при развороте с поднятым грузом. Причиной стало использование дисков с ET -12 (вместо штатного ET +35), что сместило центр масс и привело к боковому опрокидыванию. Инцидент повлёк травмы оператора и повреждение груза на €15 000.

3. Пренебрежение грузоподъёмностью диска

Ошибка: Установка дисков, не рассчитанных на нагрузки погрузчика, например:

• Легкосплавные диски от легковых автомобилей (максимальная нагрузка 600–800 кг на колесо).
• Диски без маркировки MAX LOAD или с заниженными параметрами.

Последствия:

• Деформация или разрушение диска при работе с номинальным грузом. Например, диск от седана не выдержит 2–3 тонн на колесо (типичная нагрузка для вилочного погрузчика грузоподъёмностью 5 тонн).
• Микротрещины, незаметные при визуальном осмотре, но ведущие к внезапному разрушению при ударе (например, наезде на бордюр).
• Отказ тормозной системы: Деформированный диск может блокировать тормозной суппорт, что приведёт к потере тормозного усилия.

Статистика: По данным OSHA (USA), 12% аварий с погрузчиками связаны с разрушением колёс или дисков. В 40% этих случаев использовались несертифицированные или бывшие в употреблении диски без проверки на грузоподъёмность.

4. Использование повреждённых или ремонтированных дисков

Ошибка: Эксплуатация дисков с:

• Трещинами (даже микроскопическими).
• Деформированными крепёжными отверстиями (например, после неаккуратной затяжки болтов).
• Сварочными швами (самодельный ремонт).
• Коррозией, снижающей прочность металла.

Последствия:

• Внезапный разлом диска при наезде на препятствие или резком торможении. Например, диск с скрытой трещиной может расколоться при нагрузке, отправляя осколки в сторону оператора.
• Нарушение балансировки, ведущее к:
  • Вибрациям на рулевом колесе (утомляемость оператора).
  • Преждевременному износу шин, подвески и гидросистемы.
• Юридическая ответственность: В ЕС и США использование ремонтированных дисков на промышленной технике приравнивается к нарушению норм ISO 3874 (требования к колёсам погрузчиков).

Пример: На металлургическом комбинате в России в 2019 году оператор погрузчика получил тяжёлые травмы из-за разрыва диска при движении. Экспертиза показала, что диск ранее был переварен после аварии, а сварной шов не выдержал динамических нагрузок.

5. Несоблюдение момента затяжки болтов

Ошибка: Затяжка колёсных болтов:

• Без динамометрического ключа ("на глаз").
• С неравномерным усилием (например, один болт затянут сильнее других).
• Перетяжка, ведущая к срыву резьбы.

Последствия:

• Самопроизвольное откручивание болтов при вибрациях (риск потери колеса).
• Деформация ступицы из-за неравномерного распределения нагрузки.
• Перекос диска, приводящий к:
  • Неравномерному износу шины (может спровоцировать разрыв покрышки).
  • Уводу погрузчика в сторону при движении.

Важно: После замены дисков обязательна повторная проверка момента затяжки через 50–100 км (или 10 моточасов для дизельных погрузчиков).

Влияние несоответствующих дисков на управляемость погрузчика в условиях высоких нагрузок**

Физические последствия неверной разболтовки и вылета на динамику погрузчика

Погрузчики эксплуатируются в условиях крайних нагрузок: резкие повороты с грузом, вибрации от неровных поверхностей, динамические удары при загрузке/разгрузке. Несоответствующие диски нарушают геометрию подвески и распределение веса, что приводит к цепной реакции технических проблем.

1. Изменение вектора приложения силы: почему диск "тянет" погрузчик в сторону

Вылет диска (ET) определяет расстояние от привалочной плоскости ступицы до центральной оси колеса. При неверном вылете возникают два критических эффекта:

• Смещение центра тяжести колеса:

  • Положительный вылет меньше нормы (диск "утоплен" внутрь) → уменьшается колея, повышается нагрузка на внутренние подшипники ступицы и шаровые опоры. При повороте с грузом это приводит к неравномерному износу шин (протектор стирается с одной стороны) и увеличению радиуса поворота.
  • Отрицательный вылет больше нормы (диск выпирает наружу) → увеличивается плечо приложения силы, что повышает нагрузку на рулевую рейку и ускоряет износ тяг. В условиях высоких нагрузок (например, при подъёме паллеты на максимальной высоте) это может вызвать неконтролируемый увод погрузчика в сторону из-за асимметричного распределения массы.

• Эффект "рыскания": При движении по неровностям (например, на складе с трещинами в полу) несоосность дисков приводит к микроколебаниям рулевого управления. Водитель вынужден постоянно подруливать, что увеличивает усталость и риск ошибки при маневрировании в стеснённых условиях.

2. Разболтовка и вибрационные нагрузки: почему "болтанка" разрушает погрузчик

Несоответствие PCD (Pitch Circle Diameter) или количества отверстий приводит к:

• Неравномерной затяжке болтов: Если отверстия диска не совпадают со ступицей, используются универсальные переходные кольца или болты затягиваются с перекосом. Это создаёт точечные напряжения в металле, что при вибрациях (например, при езде по гравию) приводит к:

  • Трещинам в ступице (особенно критично для погрузчиков с полноприводной трансмиссией).
  • Самопроизвольному откручиванию гаек из-за эффекта "усталости металла".
  • Биению колеса, которое передаётся на гидросистему и рулевой механизм, ускоряя износ уплотнений гидроцилиндров и рулевых тяг.

• Дисбаланс колёс: Даже при минимальном несовпадении PCD (например, 5×110 вместо 5×114.3) возникает эксцентриситет, который при высоких оборотах двигателя (например, при разгоне с грузом) проявляется как биение руля. В долгосрочной перспективе это разрушает:

  • Подшипники ступицы (ресурс сокращается на 30–50%).
  • Амортизаторы (из-за неравномерных ударных нагрузок).
  • Гидравлические шланги (вибрация приводит к микротрещинам и утечкам масла).

3. Критические сценарии: когда неверные диски становятся причиной аварии

4. Скрытые последствия: что ломается в первую очередь

• Рулевой механизм: Неправильный вылет увеличивает усилие на руле до 20–30%, что ведёт к перегреву гидроусилителя и утечкам масла. В погрузчиках с электроусилителем это может вызвать отказ системы из-за перегрузки электродвигателя.



• Тормозная система: Биение дисков передаётся на тормозные колодки, вызывая их неравномерный износ и снижение эффективности торможения на 15–25%. В экстренных ситуациях (например, при отказе гидросистемы) это критично.

• Подвеска: Несоосные колёса создают паразитные нагрузки на рычаги и сайлентблоки, что приводит к их разрыву при работе с максимальным грузом. Например, в погрузчиках Toyota 8FGCU25 неверный вылет дисков часто становится причиной обрыва нижнего рычага подвески.

5. Как проверить совместимость дисков до установки

Чтобы избежать проблем, необходимо:

1. Сверить параметры:
   • PCD (например, 5×139.7 для многих Komatsu).
   • Вылет (ET) (допустимое отклонение: ±2 мм для погрузчиков до 5 т, ±1 мм для тяжелых моделей).
   • Диаметр центрального отверстия (DIA) (должен совпадать со ступицей или использовать центровочные кольца из алюминия, а не пластика).
2. Проверить балансировку:
   • Даже новый диск может иметь скрытый дисбаланс. После установки обязательна динамическая балансировка на стенде (особенно для колёс с пневматическими шинами).
3. Тест на биение:
   • Поднять погрузчик на подъёмнике, прокрутить колесо вручную. Люфт более 0.5 мм или визуальное биение — признак несовместимости.

Примечание: Для погрузчиков с безкамерными шинами (например, Michlin XMCL) неверный вылет может привести к отслоению борта шины из-за неравномерного распределения давления. Это чревато взрывом колеса при высокой нагрузке.

Как неправильные диски увеличивают риск опрокидывания: анализ центровки и распределения веса**

Физические основы устойчивости погрузчика: роль колёсных дисков

Устойчивость погрузчика определяется треугольником опрокидывания — воображаемой геометрической фигурой, образованной точками опоры передних колёс и задней осью. Любое смещение центра масс (ЦМ) за пределы этого треугольника приводит к потере равновесия. Диски с неправильной разболтовкой или вылетом (ET) напрямую влияют на положение ЦМ по трём ключевым параметрам:

1. Горизонтальное смещение ЦМ:

   • Вылет диска (ET) определяет расстояние между плоскостью крепления диска к ступице и центральной осью колеса.
   • Уменьшенный вылет (ET < штатного) смещает колесо наружу, увеличивая колею. Это расширяет треугольник опрокидывания, но увеличивает нагрузку на подшипники ступиц и рычаги подвески, что критично для погрузчиков с высоким подъёмом груза.
   • Увеличенный вылет (ET > штатного) сужает колею, смещая ЦМ ближе к продольной оси машины. Это сокращает треугольник опрокидывания, уменьшая устойчивость при поворотах и боковых наклонах.

2. Вертикальное смещение ЦМ:

   • Несоответствие диаметра центрального отверстия диска (DIA) или неправильная центровка из-за адаптеров приводит к биению колеса, которое передаётся на подвеску и раму. Вибрации вызывают динамическое смещение ЦМ вверх, снижая устойчивость на 10–15% (по данным испытаний OSHA).
   • При подъёме груза на высоту >2 м даже минимальное биение (1–2 мм) усиливает маятниковый эффект, увеличивая риск опрокидывания вперёд.

3. Неравномерное распределение нагрузки:

   • Неправильная разболтовка (PCD) или несовпадение крепёжных отверстий вынуждает использовать универсальные адаптеры, которые:
     • Увеличивают люфт между ступицей и диском (до 0.5 мм на каждое крепление).
     • Приводят к несимметричной затяжке болтов, что деформирует диск и смещает плоскость качения колеса.
   • Результат: односторонняя перегрузка подвески (до 20% разницы между левым и правым колесом), что искажает расчётный треугольник опрокидывания.

Практические последствия: как ошибки в дисках провоцируют аварии

1. Повороты с грузом

• Погрузчик с увеличенным вылетом (ET+10 мм) теряет до 30% устойчивости при повороте на скорости 10 км/ч с грузом 1.5 т (тесты Toyota Material Handling).
• Механизм:
  • ЦМ смещается к внутреннему радиусу поворота.
  • Центробежная сила возрастает пропорционально квадрату скорости, но суженный треугольник опрокидывания не компенсирует нагрузку.
  • Критический угол наклона для опрокидывания снижается с 25° до 18°.

2. Подъём груза на максимальную высоту

• Нецентрованные диски создают крутящий момент вокруг вертикальной оси, который суммируется с моментом от поднятого груза.
• Пример:
  • Погрузчик Hyster H50FT с грузом 2 т на высоте 4 м:
  • Биение колеса 1.5 мм → дополнительный момент ~50 Н·м.
  • Это эквивалентно смещению ЦМ на 5 см вперёд, что на 12% сокращает запас устойчивости по продольной оси.

3. Движение по уклону

• На склоне 10° погрузчик с нештатными дисками (ET−15 мм) испытывает асимметричную нагрузку на колёса:
  • Нагруженное колесо (нижнее по склону) принимает до 60% веса, в то время как противоположное разгружается.
  • Риск опрокидывания возрастает в 2.3 раза по сравнению со штатной конфигурацией (исследование Caterpillar Safety Bulletin).

Критические параметры дисков и их влияние на устойчивость

Дополнительные факторы риска

• Изнашиваемые ступичные подшипники: Нештатные диски ускоряют износ подшипников в 1.5–2 раза (по данным SKF). Люфт в подшипнике >0.3 мм увеличивает свободный ход колеса, что эквивалентно дополнительному вылету +8 мм.



• Деформация рамы: Длительная эксплуатация с нецентрованными дисками приводит к усталостным трещинам в зонах крепления подвески. Например, рамы погрузчиков Komatsu FD30 теряют до 15% жёсткости после 2000 часов работы с биением колёс >1 мм.

• Влияние на гидравлику: Вибрации от небалансированных колёс передаются на гидроцилиндры подъёма, вызывая пульсацию давления (амплитуда до 5 бар). Это приводит к рывкам при подъёме груза, что увеличивает динамическую нагрузку на ЦМ.

Материалы дисков (сталь, алюминий, композиты): как они связаны с разболтовкой и вылетом**

Влияние материала диска на параметры разболтовки и вылета

Выбор материала для колёсных дисков погрузчика напрямую определяет жёсткость конструкции, весовые характеристики и способность выдерживать динамические нагрузки — всё это влияет на корректность подбора разболтовки (PCD) и вылета (ET). Разберём ключевые материалы и их взаимосвязь с геометрическими параметрами.

1. Стальные диски: прочность vs. вес и ограничения по вылету

Сталь остаётся самым распространённым материалом для дисков погрузчиков благодаря высокой ударопрочности и низкой стоимости. Однако её свойства накладывают жёсткие ограничения на параметры:

• Разболтовка (PCD):

  • Стальные диски обычно изготавливаются под стандартные PCD (например, 5×139.7 для тяжёлых погрузчиков или 4×108 для лёгких моделей).
  • Проблема: При несовпадении PCD стальные диски нельзя модифицировать (в отличие от алюминиевых) — сверление новых отверстий ослабляет металл и приводит к трещинам под нагрузкой.
  • Решение: Использовать адаптеры-проставки (но это увеличивает негативный вылет, что критично для устойчивости).

• Вылет (ET):

  • Стальные диски тяжелее алюминиевых на 30–50%, что смещает центр масс колеса наружу при положительном ET.
  • Последствия:
  • Увеличенная нагрузка на ступичные подшипники.
  • Риск деформации диска при боковых ударах (например, о бордюры).
  • Оптимальный ET для стали: 0 ± 10 мм (нейтральный или слабоположительный), чтобы минимизировать рычаг силы.

• Преимущества:

  • Выдерживают пиковые нагрузки (например, при работе с вилочными захватами).
  • Меньше подвержены коррозионному растрескиванию (в отличие от алюминия в агрессивных средах).

2. Алюминиевые диски: точность разболтовки и контроль вылета

Алюминиевые сплавы (например, 6061-T6 или 7075) легче стали на 40–60%, что позволяет гибко настраивать вылет и улучшать управляемость. Однако их применение требует строгого соблюдения параметров:

• Разболтовка (PCD):

  • Алюминий допускает прецизионную обработку отверстий, поэтому диски часто поставляются с многовариантной разболтовкой (например, 5×112/5×120 через удлинённые крепёжные пазы).
  • Риск: При неверном PCD алюминий быстрее изнашивается в точках крепления, ведут к люфту колеса.
  • Критический момент: Алюминиевые диски нельзя "дорабатывать" болгаркой или сверлом — это нарушает термообработку и ведёт к микротрещинам.

• Вылет (ET):

  • Легкость алюминия позволяет увеличивать положительный вылет (например, ET +20…+30 мм) без критической перегрузки подшипников.
  • Преимущества:
  • Улучшенная курсовая устойчивость погрузчика.
  • Снижение нагрузки на рулевой механизм.
  • Ограничения:
  • Алюминий менее пластичен — при боковом ударе диск лопается, а не гнётся (в отличие от стали).
  • Не подходит для экстремальных нагрузок (например, лесозаготовки или металлургия).

• Коррозия и усталость:



  • Алюминий окисляется в солёных или щелочных средах (склады удобрений, химические производства).
  • Решение: Диски с анодированием или порошковым покрытием.

3. Композитные диски: инновации и ограничения по геометрии

Композиты (углепластик, стекловолокно с полимерной матрицей) используются в специализированных погрузчиках (например, для пищевой промышленности или чистых помещений). Их параметры кардинально отличаются:

• Разболтовка (PCD):

  • Композиты не совместимы со стандартными PCD — крепление осуществляется через специальные зажимные фланцы или клеевые соединения (в экспериментальных моделях).
  • Проблема: Нет универсальных стандартов — каждый производитель разрабатывает уникальную систему крепления.
  • Пример: Диски Michelin Tweel (бескамерные, с полимерными "спицами") требуют адаптированной ступицы.

• Вылет (ET):

  • Композиты позволяют проектировать вылет "с нуля" под конкретную модель погрузчика.
  • Преимущества:
  • Отрицательный вылет (ET -20 мм) для увеличения колеи и устойчивости.
  • Амортизирующие свойства материала снижают вибрации на руле.
  • Ограничения:
  • Низкая ремонтопригодность — при повреждении диск подлежит полной замене.
  • Высокая стоимость (в 3–5 раз дороже алюминия).

• Нагрузки и безопасность:

  • Композиты не выдерживают точечных ударов (например, наезд на арматуру).
  • Критическая температура: При перегреве (например, от тормозов) полимерная матрица размягчается, ведут к потере геометрии.

Сравнительная таблица: Материалы и их влияние на разболтовку/вылет

Ключевые выводы для безопасности

1. Стальные диски:

   • Критично соблюдать точную разболтовку — адаптеры увеличивают вылет и риск опрокидывания.
   • Не использовать при ET > +15 мм на тяжёлых погрузчиках (перегруз подшипников).

2. Алюминиевые диски:

   • Запрещено модифицировать PCD — это ведёт к усталостным трещинам.
   • Оптимальный ET: +10…+25 мм (зависит от модели погрузчика).

3. Композитные диски:

   • Только для специализированных условий — требуют согласования с производителем по PCD и ET.
   • Не применять в условиях высоких механических нагрузок (строительство, металлургия).

Важно: При замене дисков всегда проверяйте совместимость материала с максимальной нагрузкой на ступицу (указана в паспорте погрузчика). Несоответствие веса или жёсткости материала может привести к отрыву колеса при манёврах.

Когда требуется замена дисков: признаки износа и критерии оценки**

Признаки износа дисков погрузчика: когда риск превышает допустимые нормы

Диски погрузчиков эксплуатируются в экстремальных условиях: динамические нагрузки, вибрации, контакт с агрессивными средами (химикатами, солями, абразивной пылью). Даже высококачественные стальные или легкосплавные диски со временем теряют прочностные характеристики. Критические признаки износа, требующие немедленной замены:

1. Видимые механические повреждения

• Трещины и сколы:

  • Любые радиальные или кольцевые трещины (даже микроскопические) на ободе, ступице или крепёжных отверстиях — абсолютное показание к замене. При динамических нагрузках они распространяются лавинообразно, ведут к разрушению диска на ходу.
  • Особенно опасно: трещины в зоне сварных швов (у стальных дисков) или около болтовых отверстий.

• Деформация обода:



  • Вмятины глубиной >3 мм или изгибы плоскости диска (визуально заметны при прокручивании на балансировочном стенде). Приводят к:
  • Неравномерному износу шин.
  • Вибрациям на рулевом колесе (у фронтальных погрузчиков) или мачте (у ричтраков).
  • Риску разгерметизации бескамерных шин.
  • Критерий: если биение обода превышает 0,5 мм (измеряется индикатором часового типа), диск подлежит замене.

• Износ крепёжных отверстий:

  • Расширение или овализация отверстий под болты (диаметр увеличивается на >0,3 мм от номинала). Приводит к:
  • Самопроизвольному откручиванию гаек во время работы.
  • Смещению вылета (ET) и нарушению развал-схождения.
  • Диагностика: использовать калибр или штангенциркуль для замера диаметра.

2. Коррозийные повреждения

• Глубокая ржавчина:
  • Локальные очаги коррозии глубиной >1 мм (особенно на внутренней стороне обода или в зоне контакта со ступицей) ослабляют металл. Риск внезапного разрушения возрастает при:
  • Эксплуатации в мороз (хрупкость металла увеличивается).
  • Контакте с реагентами (например, на складах удобрений или химических предприятий).
  • Исключение: поверхностная коррозия (до 0,5 мм) на легкосплавных дисках может быть устранена пескоструйной обработкой и покраской.
• Коррозия крепёжных элементов:
  • Ржавчина на резьбе болтов или в зонах прилегания диска к ступице. Ведёт к:
  • Заклиниванию гаек (риск срыва шпилек при демонтаже).
  • Неравномерному распределению нагрузки на диск.

3. Износ рабочих поверхностей

• Стирание посадочных полок:
  • У бескамерных шин посадочные полки обода должны иметь чёткие кромки. Если они закруглены или имеют задиры глубиной >0,5 мм, герметичность нарушается, возможны:
  • Постепенная потеря давления в шине.
  • Срыв шины с обода при резком манёвре.
  • Проверка: провести пальцем по кромке — заусенцы или волнистость указывают на износ.
• Истирание центрально-привалочной плоскости:
  • Неровности или царапины на поверхности, прилегающей к ступице, нарушают центровку диска. Последствия:
  • Вибрации на высоких скоростях (актуально для дизельных погрузчиков).
  • Ускоренный износ ступичных подшипников.

4. Нарушение геометрии и балансировки

• Дисбаланс диска:
  • Если после балансировки грузики превышают 50 г на сторону (для дисков диаметром 15–20 дюймов), это свидетельствует о:
  • Внутренних напряжениях металла (например, после удара).
  • Неравномерном распределении массы (характерно для литых дисков с внутренними раковинами).
  • Последствия: биение руля, ускоренный износ трансмиссии, риск отрыва колеса на неровностях.
• Искривление плоскости диска:
  • Проверяется на специальном стенде или с помощью линейки (зазор между линейкой и ободом не должен превышать 0,3 мм на любом участке).

Критерии оценки: когда замену откладывать нельзя

Для системной оценки состояния дисков используйте четырёхступенчатую шкалу рисков:

Дополнительные факторы, ускоряющие износ:

• Эксплуатация с недостаточным давлением в шинах (увеличивает нагрузку на обод).
• Частые удары о бордюры или рельсы (даже при скорости 5 км/ч).
• Использование несоответствующих болтов (например, с конусной головкой вместо плоской).

Скрытые дефекты: когда визуальный осмотр недостаточен

Некоторые повреждения выявляются только при дефектовке на стенде или ультразвуковом контроле:

• Микротрещины в сварных швах (характерно для стальных дисков после ремонта).
• Внутренние раковины в литых дисках (возникают при литье низкокачественных сплавов).
• Ослабление металла после перегрева (например, при длительном торможении с блокировкой колёс).

Рекомендация: после каждого серьёзного удара (например, наезд на препятствие) проводить контрольную балансировку и проверку геометрии диска. Даже если внешне повреждений нет, внутренние напряжения могут проявиться позже.

Как модификации погрузчика (увеличенные шины, противовесы) изменяют требования к дискам**

Влияние модификаций на нагрузку и геометрию дисков

Любые изменения в конструкции погрузчика — будь то установка увеличенных шин, дополнительных противовесов или навесного оборудования — напрямую влияют на распределение нагрузок, центр тяжести и, как следствие, на требования к дискам. Неучёт этих факторов приводит к преждевременному износу ступиц, деформации дисков или даже аварийным ситуациям при эксплуатации.

1. Увеличенные шины: изменение плеча силы и нагрузки на ступицу

Замена штатных шин на более широкие или высокопрофильные (например, переход с 10.00-20 на 12.00-24) влечёт за собой несколько критичных изменений:

1.1. Увеличение рычага силы (плеча приложения нагрузки)

• Больший диаметр колеса смещает точку контакта с поверхностью дальше от центра ступицы, увеличивая момент силы, действующий на крепёжные болты и диск.
• Последствия:
  • Возрастает скручивающая нагрузка на болты, что требует увеличения их прочности (класс прочности не ниже 10.9 вместо стандартного 8.8).
  • Вылет диска (ET) должен быть скорректирован, чтобы компенсировать смещение центра колеса. Например, при увеличении ширины шины на 50 мм вылет может потребоваться уменьшить на 10–15 мм для сохранения оптимальной колеи.

1.2. Изменение статической и динамической нагрузки

• Более тяжёлые шины (например, пневматические вместо суперэластичных) увеличивают неподрессоренную массу, что приводит к:
  • Ударным нагрузкам на диск при движении по неровностям.
  • Рост вибраций, которые со временем ослабляют разболтовку.
• Решение:
  • Использование усиленных дисков с толщиной обода не менее 8–10 мм (против стандартных 6–7 мм).
  • Переход на кованые или литые диски вместо штампованных (если допускает бюджет).

2. Дополнительные противовесы: смещение центра масс и нагрузка на заднюю ось

Установка противовесов (например, для работы с тяжёлыми вилочными захватами или ковшами) изменяет распределение веса погрузчика, что напрямую влияет на диски задней оси:

2.1. Рост статической нагрузки на задние колёса

• Противовес массой 500–1000 кг может увеличить нагрузку на заднюю ось на 20–40%, что приводит к:
  • Деформации дисков при длительной эксплуатации (особенно у штампованных моделей).
  • Проворачиванию болтов из-за повышенного крутящего момента.
• Решение:
  • Увеличение PCD (разболтовки) — например, переход с 5×139.7 на 6×170 для равномерного распределения нагрузки.
  • Использование дисков с усиленными посадочными местами под болты (например, с конусными гнёздами вместо плоских).

2.2. Изменение динамических нагрузок при манёврах

• При разгоне/торможении противовес создаёт дополнительный момент, который:
  • Увеличивает боковые силы на диски при поворотах (риск "вырывания" болтов).
  • Повышает изгибающие нагрузки на обод при преодолении препятствий.
• Решение:
  • Уменьшение вылета (ET) на 5–10 мм для снижения плеча силы.
  • Применение дисков с отрицательным вылетом (например, ET -10) для тяжёлых модификаций.

Пример: Погрузчик Toyota 8FD с противовесом 800 кг требует замены стандартных дисков 6.5J×15 ET30 на 7.5J×15 ET15 с усиленным ободом и болтами M14×1.5 (класс 10.9).

3. Навесное оборудование: неравномерные нагрузки и вибрации

Установка ковшей, стрел или гидромолотов изменяет центр тяжести и вносит асимметричные нагрузки, что критично для дисков:

3.1. Локальные перегрузки при работе с навеской

• Односторонняя нагрузка (например, при подъёме груза на максимальном вылете) создаёт:
  • Неравномерное давление на колёса одной стороны, что приводит к изгибу дисков.
  • Ускоренный износ ступичных подшипников из-за повышенного люфта.
• Решение:
  • Использование дисков с симметричным креплением (например, 8 отверстий вместо 5 для лучшего распределения нагрузки).
  • Регулярная проверка момента затяжки болтов (каждые 50 моточасов).

3.2. Вибрации от гидравлического оборудования

• Работа гидромолота или виброплиты генерирует высокочастотные вибрации, которые:
  • Ослабляют разболтовку (риск самооткручивания болтов).
  • Приводят к усталостным трещинам в дисках (особенно в сварных швах штампованных моделей).
• Решение:
  • Применение болтов с самоконтрящимися гайками (например, nyloc или с пружинными шайбами).
  • Переход на литые диски (они лучше поглощают вибрации за счёт монолитной структуры).

4. Комплексные модификации: когда требуется полный перерасчёт дисков

Если погрузчик подвергается нескольким модификациям одновременно (например, увеличенные шины + противовес + навесное оборудование), необходимо:

1. Пересчитать нагрузку на ось с учётом нового распределения массы.
2. Проверить совместимость PCD и вылета с модифицированной подвеской.
3. Подобрать диски с запасом прочности не менее 30% от расчётной нагрузки.

Критический случай: Погрузчик Komatsu FD30 с шинами 14.00-24, противовесом 1 т и ковшом 1.5 м³ требует дисков с параметрами:

• PCD: 8×222.25 (вместо стандартного 6×203.2),
• Вылет: ET0 (вместо ET30),
• Материал: кованые диски с ободом 10 мм.

Выводы для практики

• Любая модификация — повод перепроверить разболтовку, вылет и прочность дисков.
• Увеличенные шины → требуют уменьшения вылета и усиления болтов.
• Противовесы → ведут к росту PCD и применению дисков с отрицательным вылетом.
• Навесное оборудование → диктует использование симметричных креплений и виброустойчивых материалов.
• Комплексные изменения → обязателен инженерный расчёт или консультация с производителем дисков.

Правила технического обслуживания дисков: проверка крепежа, балансировка, коррозия**

1. Проверка крепежа: периодичность, инструменты и критерии браковки

Крепёжные элементы (болты, гайки, шпильки) дисков погрузчика подвергаются динамическим нагрузкам, вибрации и коррозии, что приводит к ослаблению или разрушению. Несоблюдение регламента проверки чревато отрывом колеса во время работы.

1.1. Периодичность контроля

• Ежедневный осмотр (до начала смены):
  • Визуальная проверка на наличие трещин, сколов, деформаций болтов/гаек.
  • Контроль момента затяжки (динамометрическим ключом) – особенно после замены шины или диска.
• После каждого ТО-1 (через 100–250 моточасов):
  • Полная перетяжка крепежа с проверкой резьбовых соединений на износ.
  • Замена болтов при обнаружении растяжения резьбы или коррозии более 10% площади.
• После аварийных ситуаций (удары, заезды на препятствия):
  • Демонтаж диска для проверки скрытых трещин в ступице и крепёжных отверстиях.

1.2. Инструменты и методы

1.3. Критерий браковки крепежа

• Визуальные дефекты:
  • Трещины (даже микроскопические) на болтах или гайках.
  • Срыв резьбы более чем на 2 нитки.
  • Коррозия, уменьшающая диаметр болта на >5%.
• Функциональные дефекты:
  • Невозможность достичь требуемого момента затяжки (свидетельствует о пластической деформации).
  • Самооткручивание гаек после правильной затяжки (признак износа резьбы в ступице).

2. Балансировка дисков: почему дисбаланс убивает подшипники и шины

Дисбаланс колёс погрузчика ведёт к:

• Ускоренному износу подшипников ступицы (в 2–3 раза быстрее нормы).
• Неравномерному стиранию шин (особенно критично для цельных и пневматических шин с рисунком протектора).
• Вибрациям на рулевом управлении, что снижает точность маневрирования.

2.1. Причины дисбаланса

2.2. Методы балансировки

• Статическая балансировка:
  • Применяется для жёстких цельных дисков (например, для погрузчиков с массивными шинами).
  • Проводится на ножевых станках с проверкой вертикального дисбаланса.
  • Допустимый дисбаланс: <10 г·см для колёс диаметром до 20", <20 г·см для больших размеров.
• Динамическая балансировка:
  • Обязательна для пневматических шин и дисков со сложной геометрией.
  • Проводится на компьютерных стендах с имитацией нагрузки.
  • Корректировка ведётся наклеиванием грузиков (для литых дисков) или сваркой балансировочных пластин (для стальных).

Важно: После балансировки обязательна проверка на биение (допуск: <0.5 мм для радиального и <1 мм для осевого).

3. Коррозия дисков: как ржавчина разрушает безопасность

Коррозия снижает прочность металла на 30–50%, что критично для дисков, испытывающих нагрузки до 5–7 тонн на колесо. Особенно уязвимы:

• Зоны крепёжных отверстий (коррозия резьбы ведёт к самооткручиванию гаек).
• Стык диска со ступицей (ржавчина увеличивает люфт, вызывая вибрации).
• Внутренние полости литых дисков (скрытая коррозия приводит к внезапным трещинам).

3.1. Классификация коррозионных повреждений

3.2. Профилактика коррозии

• Очистка:
  • После работы в агрессивных средах (соли, химикаты) – мойка дисков горячей водой под давлением.
  • Для удаления ржавчины – ортофосфорная кислота (с последующей нейтрализацией).
• Защитные покрытия:
  • Порошковая окраска (для стальных дисков) – увеличивает срок службы на 30–40%.
  • Гальваническое цинкование (для литых дисков) – защищает от электрохимической коррозии.
• Консервация:
  • Хранение запасных дисков в сухом помещении с влажностью <60%.
  • Нанесение консервационной смазки на резьбовые соединения.

3.3. Когда диск подлежит замене

• Глубина коррозионных язв >1.5 мм.
• Потеря геометрии (деформация более 0.3 мм на 100 мм длины).
• Наличие сквозных очагов ржавчины (особенно в зоне крепления к ступице).

Сертификация и стандарты безопасности дисков для погрузчиков: что нужно знать покупателю**

Международные и национальные стандарты сертификации дисков для погрузчиков

Диски для погрузчиков подлежат строгой сертификации, так как их конструкция напрямую влияет на устойчивость техники, распределение нагрузки и риск опрокидывания. Основные нормативные документы, регулирующие производство и эксплуатацию колёсных дисков для промышленной техники:

Ключевые критерии сертификации:

• Прочность на изгиб и удар: Диск должен выдерживать динамические нагрузки, превышающие максимальную грузоподъёмность погрузчика минимум в 1,5–2 раза (по ISO 4209).
• Коррозионная стойкость: Для дисков, эксплуатируемых в агрессивных средах (склады химикатов, порты), обязательны тесты на солевое распыление (ISO 9227).
• Точность геометрии: Отклонение по разболтовке (PCD) не должно превышать ±0,3 мм, а по вылету (ET) — ±1,5 мм (SAE J267). Несоответствие ведёт к вибрациям, неравномерному износу шин и риску отрыва колеса.
• Маркировка: На диске должны быть указаны:
  • Максимальная нагрузка (в кг или фунтах).
  • Размер обода (например, 15x6.0).
  • Тип крепления (например, 5x139.7 для разболтовки).
  • Сертификационный знак (например, E-маркировка для ЕС или DOT для США).

Процесс сертификации: от производства до эксплуатации

1. Испытания на заводе-изготовителе:

   • Статическая нагрузка: Диск нагружают 125% от номинальной грузоподъёмности на 5 минут — деформация не допускается.
   • Ударные тесты: Падение груза (например, 500 кг с высоты 1 м) на диск — трещины или остаточные деформации являются браком.
   • Тест на усталость: Циклическая нагрузка (миллионы циклов) для имитации длительной эксплуатации.

2. Независимая сертификация:

   • В ЕС диск должен пройти одобрение типа транспортного средства (ECE R124) для подтверждения соответствия стандартам.
   • В США сертификация проводится по FMVSS 120 (Federal Motor Vehicle Safety Standards).
   • В России — декларация соответствия ТР ТС 018/2011 ("О безопасности колёсных транспортных средств").

3. Периодические проверки:

   • Диски подлежат обязательному осмотру при ТО погрузчика (каждые 250–500 моточасов).
   • При обнаружении трещин, коррозии или деформации диск подлежит немедленной замене (по ISO 4209, п. 6.3).

Что проверять при покупке: 5 критических моментов

1. Наличие сертификата соответствия:

   • Требуйте оригинал сертификата (не копию!) с указанием:
     • Номера партии.
     • Даты испытаний.
     • Наименования аккредитованной лаборатории.
   • Предупреждение: Диски без маркировки или с подозрительно низкой ценой часто не проходят краш-тесты и могут разрушиться при перегрузке.

2. Совместимость с погрузчиком:

   • Проверьте разболтовку (PCD), вылет (ET) и центровочное отверстие (DIA) в технической документации погрузчика.
   • Пример: Для погрузчика Toyota 8FGCU25 допустимы диски с разболтовкой 5x114.3 и вылетом ET30–ET40. Установка диска с ET20 приведёт к ухудшению управляемости и риску задевания колесом элементов подвески.

3. Материал и технология производства:

   • Стальные диски: Дешевле, но тяжелее (увеличивают нагрузку на подшипники). Должны быть горячекатаными (маркировка Hot Rolled).
   • Легкосплавные диски: Из алюминиевых сплавов (например, A356-T6) прочнее и легче, но дороже. Обязательна термообработка для снятия внутренних напряжений.
   • Запрещено: Использование литых дисков без сертификации (риск микротрещин).

4. Гарантийные обязательства:

   • Производитель должен предоставлять гарантию не менее 12 месяцев на отсутствие производственных дефектов.
   • В гарантийном талоне должны быть указаны:
     • Условия эксплуатации (максимальная нагрузка, температура).
     • Перечень негарантийных случаев (например, удар о бордюр).

5. Отзывы и репутация бренда:

   • Проверьте, есть ли у производителя сертификат ISO 9001 (управление качеством).
   • Известные бренды с подтверждённой сертификацией:
     • Alcoa (США, стандарты SAE/FMVSS).
     • Ronal (Германия, сертификация TÜV).
     • KIC (Южная Корея, ISO 4209).
     • ОАО "БелШина" (Беларусь, ГОСТ/ТР ТС).

Последствия использования несертифицированных дисков

Как выбрать диски для работы в экстремальных условиях (низкие температуры, агрессивные среды)**

Факторы риска при эксплуатации в экстремальных условиях

Экстремальные условия — низкие температуры (ниже -25°C), химически агрессивные среды (соли, кислоты, щелочи), высокая влажность или абразивные частицы (песок, металлическая стружка) — ускоряют износ дисков и увеличивают риск их разрушения. Основные угрозы:

• Хрупкость металла при морозе: Стальные диски теряют пластичность, становятся склонны к трещинам при ударных нагрузках (например, при наезде на препятствие).
• Коррозия: В агрессивных средах (например, на химических производствах) даже оцинкованные диски могут разрушаться за 1–2 сезона.
• Деформация от перепадов температур: При частых циклах "нагрев-охлаждение" (например, в холодильных складах) ослабевает посадка диска на ступицу, что приводит к биению колеса и вибрациям.
• Абразивный износ: Песок, лед или металлическая стружка действуют как абразив, истончая материал диска в зонах контакта с шиной и ступицей.

Критерии выбора дисков для экстремальных условий

1. Материал и покрытие

Важно:

• Для работы при t < -30°C выбирайте диски из легированной стали с никелем или молибденом (маркировка AISI 4140 или аналоги). Эти сплавы сохраняют ударную вязкость даже при -50°C.
• В химически активных средах (например, на предприятиях по производству удобрений) обязательны диски с эпоксидным или полиуретановым покрытием толщиной не менее 100 мкм.

2. Конструктивные особенности

• Усиленные ребра жесткости: Повышают сопротивление деформации при ударных нагрузках (актуально для карьерных погрузчиков).
• Закрытый обод: Предотвращает попадание абразивных частиц между диском и шиной, что критично для работы на стройплощадках или в металлургических цехах.
• Двухкомпонентные диски (стальной обод + алюминиевый центр): Сочетают прочность и легкий вес, но требуют точной балансировки.

Пример: Для погрузчиков, работающих на соляных складах, оптимальны диски с полным полимерным покрытием (например, Hutchinson DWS), которое защищает металл от хлоридов.

3. Разболтовка и вылет: почему стандартные параметры не подходят

В экстремальных условиях неточная разболтовка или неверный вылет (ET) усугубляют риски:

• Несовпадение PCD (Pitch Circle Diameter) даже на 0.5 мм приводит к неравномерной затяжке болтов, что при низких температурах чревато их обрывом.
• Слишком большой вылет (ET) увеличивает нагрузку на ступичный подшипник, ускоряя его износ в 2–3 раза (критично для тяжелых погрузчиков).
• Малый вылет смещает центр тяжести, снижая устойчивость погрузчика на скользких поверхностях (лед, масло).

Рекомендации:

• Используйте диски с конусными (а не плоскими) посадочными поверхностями — они самоцентрируются при затяжке, компенсируя тепловое расширение металла.
• Для работы на неровных поверхностях (например, в карьерах) вылет должен быть на 5–10 мм меньше стандартного, чтобы уменьшить рычаг силы при ударе.

4. Сертификация и тестирование

Диски для экстремальных условий должны иметь:

• Сертификат по ISO 3894 (ударопрочность при низких температурах).
• Маркировку "Arctic" или "Corrosion Resistant" от производителя.
• Результаты испытаний на циклическую нагрузку (не менее 500 000 циклов "нагрев-охлаждение" для холодильных складов).

Пример теста: Диски Trelleborg Wheel Systems проходят проверку в камере с перепадами температур от +80°C до -40°C в течение 72 часов — это гарантирует отсутствие трещин при реальной эксплуатации.

Практические рекомендации по эксплуатации

1. Регулярный осмотр:
   • Каждые 100 моточасов проверяйте диски на трещины (особенно в зонах крепежных отверстий).
   • В агрессивных средах — ежемесячная очистка от солей/химикатов мягкой щеткой (без абразивов!).
2. Затяжка болтов:
   • Используйте динамометрический ключ с моментом, указанным в инструкции погрузчика (обычно 400–600 Н·м).
   • После первых 50 часов работы в новых условиях (например, при переходе на зимнюю эксплуатацию) перетяните болты — металл мог "усесться".
3. Хранение:
   • Диски, не используемые зимой, храните в сухом помещении с t ≥ +10°C, предварительно обработав консервирующей смазкой (например, WD-40 Specialist).
   • Избегайте штабелирования дисков друг на друге — деформация даже на 0.3 мм сделает их непригодными для точной разболтовки.

Топ-5 ошибок при выборе дисков для экстремальных условий

1. Игнорирование климатической зоны: Диски для +20°C не выдержат -30°C — металл станет хрупким.
2. Экономия на покрытии: Оцинковка толщиной 5 мкм сгорит за сезон в солевом тумане.
3. Неучет динамических нагрузок: Диск, рассчитанный на 3-тонный погрузчик, не подходит для 5-тонного даже при одинаковой разболтовке.
4. Использование б/у дисков: Микротрещины, не видимые глазом, при морозе превратятся в сквозные разрывы.
5. Самостоятельная модификация: Сверление дополнительных отверстий или изменение вылета нарушает балансировку и ведет к разрушению ступицы.

Юридические аспекты: ответственность за использование несертифицированных или неподходящих дисков**

Нормативно-правовая база: что регламентирует использование дисков на погрузчиках

Использование несертифицированных или неподходящих по параметрам (разболтовка, вылет, диаметр) дисков на погрузчиках регулируется международными, национальными и отраслевыми стандартами, нарушение которых влечёт административную, гражданскую или даже уголовную ответственность. Ключевые документы:

• Технический регламент Таможенного союза ТР ТС 010/2011 ("О безопасности машин и оборудования") – устанавливает обязательные требования к безопасности погрузочно-разгрузочной техники, включая колёсные узлы.
• ГОСТ Р 52776-2007 ("Машины напольного безрельсового транспорта. Требования безопасности") – определяет критерии надёжности колёс и шин, включая соответствие дисков параметрам производителя.
• Правила технической эксплуатации погрузчиков (утверждённые отраслевыми министерствами, например, для складской техники – Приказ Минтранса России № 286) – содержат прямые указания на запрет модификаций, не согласованных с заводом-изготовителем.
• Европейский стандарт EN 1757-2 (для вилочных погрузчиков) – регламентирует совместимость колёсных компонентов, включая разболтовку и вылет (ET).

Важно: В России и странах ЕАЭС сертификация дисков для погрузчиков обязательна. Отсутствие декларации соответствия ТР ТС или сертификата соответствия ГОСТ Р автоматически делает диск нелегальным для эксплуатации.

Виды ответственности за нарушения

1. Административная ответственность

Нарушение требований технических регламентов и стандартов квалифицируется по ст. 14.4 КоАП РФ ("Нарушение правил эксплуатации машин и оборудования") и влечёт:

Пример: В 2022 году Роспотребнадзор оштрафовал складской комплекс в Подмосковье на 280 000 руб. за использование дисков с неверной разболтовкой (PCD 5×130 вместо 5×114.3), что привело к отрыву колеса во время работы.

2. Гражданская ответственность

Если неисправные диски стали причиной материального ущерба (повреждение груза, техники, инфраструктуры), виновная сторона обязана возместить убытки по ст. 1064 ГК РФ. Типичные случаи:

• Падение груза из-за вибраций от несбалансированных колёс → ущерб грузовладельцу.
• Повреждение складского оборудования (стеллажей, ворот) при ДТП из-за отрыва колеса.
• Простой техники на время ремонта – упущенная выгода (доказывается через судебную экспертизу).

Судебная практика: Арбитражный суд Санкт-Петербурга в 2021 году взыскал с логистической компании 1,2 млн руб. в пользу владельца склада после инцидента с погрузчиком, где несертифицированный диск стал причиной аварии.

3. Уголовная ответственность

В случаях, когда использование неподходящих дисков привело к тяжким последствиям (гибель людей, тяжкий вред здоровью), применяется ст. 216 УК РФ ("Нарушение правил безопасности при ведении работ"):

• Причинение тяжкого вреда здоровью – до 3 лет лишения свободы.
• Смертельный исход – до 5 лет лишения свободы с запретом занимать руководящие должности.

Кейс: В 2019 году в Челябинской области механик склада был осуждён на 2,5 года условно после гибели оператора погрузчика, у которого оторвалось колесо из-за несоответствия вылета (ET 30 вместо ET 45).

Кто несёт ответственность: распределение вины

Ответственность распределяется между несколькими сторонами в зависимости от их роли:

Нюанс: Если погрузчик арендован, ответственность разделяется между арендодателем (за техническое состояние) и арендатором (за эксплуатацию) по договору.

Как избежать санкций: проверочный чек-лист

Чтобы минимизировать риски, необходимо:

1. Требовать сертификаты:
   • Декларация соответствия ТР ТС 010/2011.
   • Сертификат ГОСТ Р или ISO 9001 (для импортных дисков).
2. Соблюдать параметры производителя:
   • Разболтовка (PCD), вылет (ET), диаметр (DIA) и ширина должны строго соответствовать паспорту погрузчика.
3. Вести журнал технического осмотра:
   • Фиксировать проверки колёсных узлов (не реже 1 раза в 3 месяца).
4. Проводить балансировку:
   • После замены дисков или шин – обязательная процедура по ГОСТ 33997-2016.
5. Обучать персонал:
   • Операторы и механики должны проходить инструктаж по безопасности (Приказ Минтруда № 782н).

Предупреждение: Даже если диск физически подходит по креплениям, но не имеет сертификата, его использование приравнивается к нарушению с всеми вытекающими последствиями.

Рекомендации производителей погрузчиков по подбору дисков: где найти официальные данные**

Официальные источники данных от производителей погрузчиков

Производители погрузчиков предоставляют детализированные технические требования к колёсным дискам в документации на оборудование, сервисных мануалах и онлайн-каталогах запчастей. Эти данные являются приоритетными при подборе дисков, так как учитывают конструктивные особенности модели, нагрузки и условия эксплуатации. Ниже — разбор ключевых источников и способов их получения.

1. Руководство по эксплуатации (Operator’s Manual)

Где искать:

• Поставляется в комплекте с погрузчиком (печатный или цифровой вариант).
• Доступно для скачивания на официальных сайтах производителей (раздел "Support" → "Manuals").
• Можно запросить у дилера или сервисного центра по VIN-коду или модели.

Что содержит:

• Таблицы совместимости дисков с указанием:
  • Разболтовки (PCD, например, 5×114.3 или 6×139.7).
  • Вылета (ET) — критичен для распределения нагрузки на ступицу (например, ET50 или ET38).
  • Диаметра центрального отверстия (DIA) — должен совпадать с посадочным диаметром ступицы.
  • Максимальной нагрузки на диск (указывается в кг или тоннах).
• Предупреждения о последствиях использования несертифицированных дисков (риск деформации ступицы, вибраций, аварий).

Важно: В мануалах часто указываются альтернативные варианты разболтовки для разных модификаций одной модели (например, для погрузчиков с пневматическими или суперэластичными шинами).

2. Сервисные мануалы (Service Manual) и бюллетени (Technical Bulletins)

Отличие от руководства по эксплуатации:

• Содержат подробные инженерные данные, включая допуски, моменты затяжки болтов, схемы крепления.
• Актуальны для сервисных центров, но могут быть полезны при подборе нестандартных дисков.

Где искать:

• Платные базы данных (например, TIS для Toyota, SIS для Komatsu).
• Форумы сервисных специалистов (например, Heavy Equipment Forums), где выкладывают выдержки из мануалов.
• Официальные дилеры — могут предоставить выписку по запросу (иногда платно).

Что проверять:

• Моменты затяжки болтов/гаек — неправильная затяжка ведёт к самооткручиванию (например, для Hyster H50FT момент составляет 450–500 Н·м).
• Рекомендации по материалу дисков (сталь, алюминиевые сплавы) — влияет на прочность и коррозионную стойкость.
• Списки одобренных поставщиков (OEM-производители дисков, например, Alcoa, Maxion Wheels).

3. Онлайн-каталоги запчастей (Parts Catalogs)

Как пользоваться:

1. Введите модель погрузчика или серийный номер (на табличке на раме).
2. Перейдите в раздел "Wheels & Tires" или "Axle Components".
3. Проверьте артикулы оригинальных дисков (например, Toyota 83630-35010 для 5×139.7 ET38).
4. Сравните параметры с аналогами (если оригинал недоступен).

Предупреждение: Некоторые каталоги показывают устаревшие данные. Всегда сверяйте с последними редакциями мануалов.

4. Техническая поддержка производителя

Когда обращаться:

• Если данные в документации противоречивы (например, разные значения ET для одной модели).
• При подборе дисков для модифицированных погрузчиков (увеличенная грузоподъёмность, нестандартные шины).
• Для подтверждения совместимости неоригинальных дисков (требуется предоставить чертежи или сертификаты).

Как запросить данные:

1. Через дилера — самый надёжный способ (имеют доступ к внутренним базам).
2. Форма обратной связи на сайте производителя (раздел "Contact Technical Support").
3. Электронная почта — укажите:
   • Модель и серийный номер погрузчика.
   • Параметры дисков (PCD, ET, DIA), которые планируете использовать.
   • Цель применения (например, работа на неровных поверхностях).

Пример ответа от поддержки (фрагмент):

"Для модели Crown WC 3000 с разболтовкой 5×127 допускается вылет ET45–ET55. Использование ET<40 приведёт к увеличению нагрузки на ступичный подшипник на 20–30%. Рекомендуем диск Crown 67890-01 или аналог с сертификатом ISO 9001."

5. Маркировка на ступице и дисках погрузчика

Где искать:

• На ступице (выбиты значения PCD и DIA, например, "5×139.7 DIA 108").
• На обратной стороне оригинального диска (маркировка ET, максимальная нагрузка, артикул).

Пример расшифровки:

• "7.00×12 5×139.7 ET40 108mm 3.5T" означает:
  • Диск для шины 7.00×12.
  • Разболтовка 5×139.7.
  • Вылет 40 мм.
  • Центральное отверстие 108 мм.
  • Максимальная нагрузка 3.5 тонны.

Внимание: На изношенных погрузчиках маркировка может быть стёрта. В этом случае используйте шаблон для измерения PCD или обратитесь к дилеру.

Чек-лист для проверки данных

Перед покупкой дисков убедитесь, что:

1. PCD совпадает с данными из мануала или каталога (измерьте шаблоном при сомнениях).
2. Вылет (ET) находится в допустимом диапазоне (отклонение ±2 мм критично).
3. DIA соответствует посадочному диаметру ступицы (используйте микрометр).
4. Максимальная нагрузка не ниже указанной в документации (учитывайте динамические нагрузки при движении).
5. Материал диска сертифицирован для промышленного использования (например, маркировка "FEM 4.004" для европейских стандартов).

Игнорирование этих требований ведёт к:

• Вибрациям и преждевременному износу подшипников.
• Трещинам в дисках при превышении нагрузки.
• Потере управления на высоких скоростях (риск опрокидывания).
