Назначение и ключевые функции дисков для погрузчиков в промышленной эксплуатации

Конструктивные особенности и роль дисков в работе погрузчиков

Диски для погрузчиков — это критически важный элемент ходовой части, обеспечивающий надёжное крепление шин, передачу крутящего момента от трансмиссии и равномерное распределение нагрузки на колёсную базу. В отличие от легковых автомобилей, где диски выполняют преимущественно эстетическую и частично несущую функцию, в промышленных погрузчиках они подвергаются экстремальным нагрузкам:

• Динамическим (удары при движении по неровным поверхностям, падение грузов).
• Статическим (постоянное давление от массы погрузчика + груза, часто превышающей 10 тонн).
• Термическим (нагрев от интенсивного торможения или работы в горячих цехах).

Конструктивно диск погрузчика представляет собой цельнометаллическое или составное изделие (реже — литое) с усиленными рёбрами жёсткости и специальными крепёжными отверстиями под болты или шпильки. Материалом служит высокопрочная сталь (марки 35Л, 45Л) или алюминиевые сплавы (для лёгких моделей), проходящие термообработку для повышения износостойкости.

Ключевые функции дисков в промышленной эксплуатации

1. Обеспечение безопасности и устойчивости

• Фиксация шины: Диск предотвращает проскальзывание или смещение шины под нагрузкой, что критично при работе с тяжёлыми грузами. Для этого используются:
  • Бортировочные закраины (усиленные кромки, удерживающие борт шины).
  • Центральный обод (предотвращает деформацию шины при боковых нагрузках).
• Распределение веса: Правильно подобранный диск минимизирует точечные нагрузки на шину, продлевая её срок службы. Например, при работе с вилочными погрузчиками на складах с бетонным покрытием неравномерное распределение веса приводит к преждевременному износу протектора.

2. Передача крутящего момента и тормозных усилий

• Диск служит посредником между ступицей и шиной, передавая усилие от двигателя к колёсам. В погрузчиках с гидростатической трансмиссией (например, Toyota 8FGCU25) это особенно важно, так как отсутствует механическая коробка передач, и нагрузка на диск возрастает.
• Тормозные диски интегрированного типа (встречаются в некоторых моделях Komatsu, Hyster) совмещают функции крепления шины и тормозного механизма, что требует повышенной термостойкости материала.

3. Совместимость с разными типами шин

Важно: Несоответствие типа диска и шины приводит к разгерметизации (для бескамерных шин) или срыву борта под нагрузкой.

4. Устойчивость к коррозии и механическим повреждениям

• Погрузчики эксплуатируются в агрессивных средах: химические заводы (воздействие кислот), порты (солёная вода), пищевые производства (частая мойка под давлением). Диски покрывают:
  • Цинковым или никелевым покрытием (для защиты от ржавчины).
  • Порошковой краской (дополнительная износостойкость).
• Ударопрочность обеспечивается за счёт:
  • Утолщённых рёбер жёсткости (в дисках для карьерных погрузчиков).
  • Демпфирующих вставок (в моделях для работы на неровных поверхностях, например, Caterpillar 930K).

5. Влияние на манёвренность и топливную эффективность

• Ширина и вылет диска (ET) напрямую влияют на развал-схождение колёс. Неправильный вылет увеличивает нагрузку на подшипники ступицы и повышает расход топлива на 5–10% (по данным исследований Trelleborg Wheel Systems).
• Вес диска важен для электропогрузчиков: лёгкие алюминиевые диски снижают энергопотребление, но не подходят для работы с грузами свыше 3 тонн.

Специфические требования к дискам в зависимости от сферы применения

Последствия неправильного подбора диска

1. Преждевременный износ шин:
   • Несоосность диска и ступицы приводит к неравномерному стиранию протектора (например, "пилообразный" износ при дисбалансе более 20 г).
2. Повреждение подвески:
   • Чрезмерный вылет (ET) увеличивает нагрузку на рычаги и шаровые опоры, сокращая их ресурс на 30–40%.
3. Аварийные ситуации:
   • Срыв шины с диска при превышении допустимой нагрузки (критично для погрузчиков с грузоподъёмностью от 5 тонн).
4. Экономические потери:
   • Повышенный расход топлива/энергии из-за увеличенного сопротивления качению (до 15% по данным MIT Calc).

Практический совет: При замене дисков обязательно проверяйте соосность крепёжных отверстий (допуск не более 0,5 мм) и балансировку (особенно для погрузчиков, работающих на скоростях выше 20 км/ч).

Основные типы дисков: штампованные, литые и кованые — сравнение характеристик

Конструктивные особенности и материалы

Диски для погрузчиков классифицируются по технологии изготовления, что напрямую влияет на их прочность, вес, стоимость и совместимость с шинами. Основные типы — штампованные, литые и кованые — отличаются методом производства, эксплуатационными характеристиками и областями применения.

1. Штампованные диски

Технология производства: Изготавливаются из стального листа методом холодной или горячей штамповки с последующей сваркой отдельных элементов (обод, диск, ступица). Поверхность часто покрывается грунтовкой и краской для защиты от коррозии.

Характеристики:

• Прочность:
  • Уступают литым и кованым аналогам по устойчивости к ударным нагрузкам (риск деформации при сильных ударах).
  • Предел текучести стали (~350–500 МПа) ниже, чем у алюминиевых сплавов или кованых дисков.

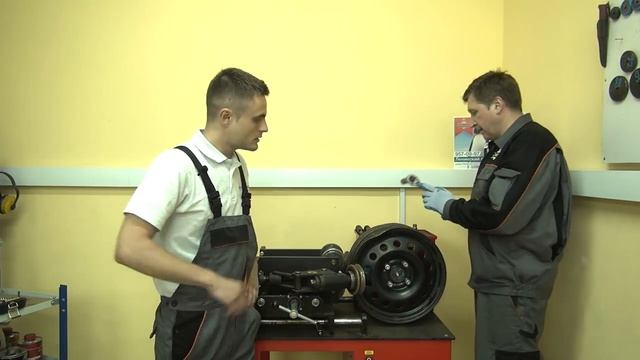

  • Плюс: При деформации часто подлежат рихтовке, тогда как литые/кованые трескаются.
• Вес:
  • Самые тяжёлые (на 20–30% тяжелее литых), что увеличивает нагрузку на подвеску и снижает топливную эффективность.
• Стоимость:
  • Наиболее бюджетный вариант (в 1,5–2 раза дешевле литых).
• Совместимость с шинами:
  • Подходят для камерных и бескамерных шин средней и высокой грузоподъёмности.
  • Часто используются с пневматическими шинами для работы на неровных поверхностях (строительные площадки, карьеры).
• Эксплуатационные ограничения:
  • Не рекомендуются для высокоскоростных погрузчиков (риск разбалансировки при деформации).
  • Чувствительны к коррозии при повреждении лакокрасочного покрытия.

Типичные области применения:

• Погрузчики общего назначения (складские, универсальные).
• Техника, эксплуатируемая в условиях умеренных нагрузок (логистические центры, сельское хозяйство).

2. Литые диски

Технология производства: Изготавливаются методом литья под давлением из алюминиевых (реже магниевых) сплавов. Сплав заливают в форму, где он кристаллизуется, образуя монолитную конструкцию.

Характеристики:

• Прочность:
  • Выше, чем у штампованных (предел текучести алюминиевых сплавов ~200–300 МПа, но за счёт конструкции выдерживают большие нагрузки).
  • Минус: При сильных ударах склонны к трещинам (в отличие от штампованных, которые гнутся).
  • Устойчивы к коррозии благодаря пассивации алюминия.
• Вес:
  • Легче штампованных на 20–30%, что снижает инерцию и нагрузку на трансмиссию.
• Стоимость:
  • Дороже штампованных на 30–50%, но дешевле кованых.
• Теплопроводность:
  • Алюминий эффективнее отводит тепло от тормозных механизмов (актуально для погрузчиков с интенсивным режимом работы).
• Совместимость с шинами:
  • Оптимальны для бескамерных шин (герметичность обеспечивается точной геометрией обода).
  • Часто используются с шинами низкого давления (например, для работы на мягких грунтах).
• Дизайн:
  • Позволяют реализовывать сложные формы для улучшения вентиляции тормозов.

Типичные области применения:

• Погрузчики с высокими требованиями к манёвренности (портовые, контейнерные).
• Техника, эксплуатируемая в агрессивных средах (химические производства, морские терминалы).
• Машины с пневматическими шинами премиум-класса.

3. Кованые диски

Технология производства: Изготавливаются из алюминиевых заготовок методом горячей объёмной штамповки (ковки) с последующей механической обработкой. Молекулярная структура металла уплотняется, что придаёт исключительную прочность.

Характеристики:

• Прочность:
  • Самые прочные среди всех типов (предел текучести до 400–500 МПа, сопоставимо со сталью, но при меньшем весе).
  • Устойчивы к деформациям и трещинам даже при экстремальных нагрузках.
  • Выдерживают динамические удары (например, при работе на каменных карьерах).
• Вес:
  • Легче штампованных на 30–40%, но тяжелее литых (за счёт плотности структуры).
• Стоимость:
  • Самые дорогие (в 2–3 раза дороже литых).
• Совместимость с шинами:
  • Идеальны для широкопрофильных шин и шин сверхнизкого давления (например, для погрузчиков на болотистой местности).
  • Подходят для бескамерных шин с высокими требованиями к герметичности.
• Долговечность:
  • Срок службы в 2–3 раза выше, чем у штампованных/литых.

Типичные области применения:

• Спецтехника для экстремальных условий (горнодобывающая промышленность, военная логистика).
• Погрузчики с повышенной грузоподъёмностью (более 10 тонн).
• Машины, работающие в условиях высоких температур (металлургические предприятия).

Сравнительная таблица ключевых параметров

Критические факторы выбора

1. Нагрузка:
   • Для лёгких/средних нагрузок (до 5 тонн) подойдут литые или штампованные диски.
   • Для тяжёлых условий (свыше 10 тонн, карьеры) — только кованые.
2. Скоростной режим:
   • Литые и кованые диски предпочтительны для погрузчиков с скоростью выше 30 км/ч (лучшая балансировка).
3. Бюджет:
   • Штампованные диски оправданы при ограниченном бюджете и умеренных нагрузках.
4. Среда эксплуатации:
   • В коррозионно-активных средах (морские порты, химические заводы) литые/кованые диски служат дольше.
5. Тип шин:
   • Для бескамерных шин критична точность геометрии обода — литые/кованые диски предпочтительнее.
   • Для камерных шин подойдут штампованные (меньше требований к герметичности).

Стандартные размеры дисков для погрузчиков: обзор распространённых диаметров и ширины

Классификация стандартных размеров дисков по типам погрузчиков

Размеры колёсных дисков для погрузчиков стандартизированы в зависимости от грузоподъёмности машины, типа привода (передний/задний мост) и условий эксплуатации. Основные параметры, определяющие совместимость диска с шиной, — это:

• Посадочный диаметр (D) – внутренний диаметр диска, соответствующий размеру обода шины (указывается в дюймах, например, 15", 20").
• Ширина обода (W) – расстояние между внутренними краями бортов диска (измеряется в дюймах, например, 5.0", 7.5").
• Вылет (ET) – смещение привалочной плоскости относительно центра диска (реже указывается в спецификациях для погрузчиков, но важен для балансировки).
• Количество и диаметр крепёжных отверстий (PCD) – например, 5×139.7 или 6×205.

Ниже приведён детализированный обзор стандартных размеров для различных категорий погрузчиков.

1. Лёгкие и компактные погрузчики (грузоподъёмность до 3 т)

Диски для малых погрузчиков (например, Toyota 8FGCU25, Jungheinrich EFG 216) оптимизированы под пневматические или суперэластичные шины с минимальным весом для повышения манёвренности.

Распространённые размеры:

Особенности:

• Диски 10" и 12" часто используются с суперэластичными шинами (например, Trelleborg Trac) для работы на твёрдых поверхностях (асфальт, бетон).
• Ширина обода 5.0" и менее характерна для односменных колёс (на передней оси).
• Для заднего моста могут применяться диски с увеличенным вылетом (ET 20–30 мм) для компенсации нагрузки.

2. Средние погрузчики (грузоподъёмность 3–8 т)

Диски для погрузчиков этого класса (например, Hyster H50FT, Komatsu FD40T-16) рассчитаны на пневматические и цельнометаллические шины с усиленной конструкцией.

Распространённые размеры:

Особенности:

• Диски 16" и 18" часто оснащаются усиленными бортами для работы с цельнометаллическими шинами (например, Michelin X-TWEEL).
• Ширина обода 8.0" и более типична для двухсменных колёс (на задней оси) с увеличенной грузоподъёмностью.
• PCD 6×205 или 8×222.25 — стандартные схемы крепления для погрузчиков этого класса.

3. Тяжёлые погрузчики (грузоподъёмность 8–25 т)

Диски для крупногабаритных машин (например, Caterpillar DP70N, Kalamazoo 950) проектируются с учётом экстремальных нагрузок и часто используются с широкопрофильными или арочными шинами.

Распространённые размеры:

Особенности:

• Диски 24" и 25" часто изготавливаются из кованой стали для повышения прочности.
• Ширина обода 12.0" и более требует специальных шиномонтажных станков из-за высокого давления в шинах (до 10–12 бар).
• Центральное отверстие (DIA) может достигать 220–280 мм для совместимости с ступицами крупной техники.
• Крепление 10×335 или 12×335 — стандарт для погрузчиков грузоподъёмностью 15+ т.

4. Специализированные погрузчики (телескопические, боковые, контейнерные)

Для узкоспециализированной техники (например, JCB Teletruk, Combilift C4000) размеры дисков подбираются под нестандартные шины с учётом особенностей эксплуатации.

Примеры размеров:

Особенности:

• Телескопические погрузчики часто используют диски от грузовых автомобилей (например, 22.5") с адаптерами для крепления.
• Боковые погрузчики могут оснащаться узкими дисками (5.0") для работы в стеснённых условиях.
• Контейнерные погрузчики требуют дисков с усиленным центровым отверстием для надёжной фиксации на ступице.

Ключевые моменты при подборе стандартных дисков

1. Совместимость с шинами:

   • Ширина обода должна соответствовать рекомендуемому диапазону для шины (указывается на боковине, например, "7.5J–9.0J").
   • Превышение ширины обода более чем на 1.5" может привести к неравномерному износу шины.

2. Нагрузка на ось:

   • Для погрузчиков с грузоподъёмностью свыше 10 т рекомендуются диски с маркировкой "HL" (Heavy Load) или кованой конструкцией.

3. Тип крепления (PCD):

   • Несоответствие PCD приводит к невозможности установки или вибрациям при движении.
   • Популярные схемы для погрузчиков:
     • 5×139.7 (лёгкие погрузчики),
     • 6×205 (средние),
     • 8×222.25 / 10×335 (тяжёлые).

4. Материал диска:

   • Стальные диски — стандарт для большинства погрузчиков (дешевле, прочнее, но тяжелее).
   • Алюминиевые диски — используются в электропогрузчиках для снижения веса (дороже, менее устойчивы к ударам).

5. Сертификация:

   • Диски должны соответствовать стандартам ISO 4209 (для колёс промышленных машин) или ETRTO (Европейская техническая организация по шинам и ободам).

Примечание: Для точного подбора всегда сверяйтесь с руководством по эксплуатации погрузчика или каталогом производителя шин (например, Michelin, Continental, Trelleborg). Несоответствие размеров может привести к аварийным ситуациям или преждевременному износу ходовой части.

Как расшифровать маркировку дисков — понимание обозначений ET, PCD, DIA и других параметров

Расшифровка маркировки дисков для погрузчиков: ключевые параметры и их значение

Маркировка дисков для погрузчиков содержит критическую информацию, необходимую для правильного подбора под шины и обеспечения безопасности эксплуатации. Основные параметры — ET (вылет), PCD (разболтовка), DIA (центральное отверстие), ширина и диаметр — определяют совместимость диска с ступицей и шиной. Разберём каждый из них подробно.

1. Размер диска: ширина и диаметр (например, 7.00x16)

Обозначение типа 7.00x16 расшифровывается так:

• 7.00 — ширина обода в дюймах (внутренний размер, на который одевается шина).
  • Важно: Ширина диска должна соответствовать рекомендованному диапазону для выбранной шины. Например, шина 10.00-20 может требовать диск шириной 7.00–9.00 дюймов.
  • Превышение ширины диска ведёт к преждевременному износу боковин шины, недостаток — к деформации протектора.
• 16 — посадочный диаметр (диаметр обода в дюймах), должен строго совпадать с диаметром шины (например, шина 16.00-25 требует диск с диаметром 25 дюймов).

Примечание: В маркировке некоторых производителей используется метрическая система (например, 178x457), где первое число — ширина в мм, второе — диаметр в мм.

2. PCD (Pitch Circle Diameter) – разболтовка

PCD обозначает диаметр окружности, на которой расположены крепёжные отверстия, и количество этих отверстий. Формат записи: PCD 6x200, где:

• 6 — количество болтов/гаек.
• 200 — диаметр окружности в мм.

Критические нюансы:

• Несовпадение PCD даже на 1–2 мм приводит к неравномерной затяжке, вибрациям и риску срыва диска.
• Для погрузчиков распространены варианты:
  • 4x130 (малогабаритная техника).
  • 6x200 или 8x222 (средние и крупные погрузчики).
  • 10x335 (тяжёлые карьерные машины).

Как измерить PCD самостоятельно:

1. Для чётного количества отверстий (4, 6, 8): замерь расстояние между центрами двух противоположных отверстий (это и есть PCD).
2. Для нечётного количества (5, 7): измерь расстояние между двумя соседними отверстиями и умножь на коэффициент (например, для 5 отверстий — ×1.051).

3. ET (Einpress Tief) – вылет диска

ET указывает на расстояние от привалочной плоскости диска (которая прилегает к ступице) до центра ширины обода в мм. Обозначения:

• ET30 — положительный вылет (диск "утоплен" внутрь).
• ET0 — нулевой вылет.
• ET-20 — отрицательный вылет (диск выступает наружу).

Почему это важно:

• Неправильный ET изменяет нагрузку на подшипники ступицы, ухудшает управляемость и может привести к контакту шины с элементами подвески.
• Для погрузчиков典型чные значения: ET20–ET50 (зависит от модели и нагрузки).
• Допустимое отклонение: ±5 мм от штатного значения (но лучше придерживаться точного совпадения).

Пример: Если штатный диск имеет ET40, а вы установили ET20, колёса сместятся наружу на 20 мм, что увеличит нагрузку на рулевое управление.

4. DIA (Диаметр центрального отверстия)

DIA — диаметр центрального отверстия диска, которое одевается на ступицу. Обозначение: DIA 150 (мм).

Ключевые моменты:

• Если DIA диска больше, чем у ступицы, используется центровочное кольцо (обязательно для балансировки).
• Если DIA меньше — диск нельзя установить (риск повреждения ступицы).
• Типичные значения для погрузчиков: 120–220 мм.

Опасность игнорирования DIA: Несовпадение ведёт к биению колеса, ускоренному износу подшипников и шин.

5. Дополнительные обозначения

6. Пример полной маркировки и её расшифровка

Рассмотрим диск с обозначением: 7.00x16 PCD 6x200 ET30 DIA 150 Max Load 3000 kg H2 Steel

Практические рекомендации по подбору

1. Сверяйтесь с руководством погрузчика: Производитель указывает допустимые размеры дисков и шин.
2. Используйте каталоги совместимости: Например, Trelleborg, Michelin или Continental предоставляют таблицы соответствия дисков и шин.
3. Учитывайте нагрузку: Для работы с тяжёлыми грузами выбирайте диски с усиленными хампами (FH) и минимальным ET.
4. Проверяйте геометрию: После установки проконтролируйте отсутствие биения (допуск — не более 0.5 мм).

Предупреждение: Установка дисков с несоответствующими параметрами аннулирует гарантию на погрузчик и может привести к аварийным ситуациям.

Соответствие дисков и шин: таблица совместимости для популярных моделей погрузчиков

Ключевые параметры совместимости дисков и шин

Подбор диска под шину погрузчика определяется тремя основными критериями:

1. Посадочный диаметр (ETRTO) – должен строго совпадать с внутренним диаметром шины (указывается в дюймах или миллиметрах, например, 15" или 381 мм).
2. Ширина обода (J, K, L и др.) – влияет на профиль шины и её устойчивость. Допускается отклонение ±10% от рекомендуемой ширины (например, для шины 10.00-20 оптимальна ширина обода 8.0-9.5").
3. Тип крепления (PC, CL, TL) – зависит от конструкции погрузчика:
   • PC (Pneumatic Clamp) – для пневматических шин с бортовым кольцом.
   • CL (Center Lock) – центральный замок, typичный для безбортовых шин (TL).
   • TL (Tubeless) – диски для бескамерных шин с герметичным бортом.

⚠️ Важно: Несоблюдение параметров приводит к:

• Разрыву шины (если диск уже рекомендуемого).
• Потере устойчивости (если диск шире).
• Проблемам с балансировкой (неправильный вылет или центровка).

Таблица совместимости для популярных моделей погрузчиков

Ниже приведена сводная таблица стандартных и нестандартных сочетаний дисков и шин для погрузчиков ведущих брендов. Данные основаны на рекомендациях производителей (Toyota, Komatsu, Hyster, Jungheinrich) и стандартах ETRTO/ISO 4209.

Особенности подбора нестандартных размеров

1. Узкие диски под широкие шины:

   • Пример: Шина 12.00-20 на диск шириной 8.0" (вместо рекомендуемых 9.5") приведёт к деформации боковины и снижению срока службы.
   • Решение: Использовать распорные кольца (adapter rings) для увеличения эффективной ширины обода.

2. Диски с нестандартным вылетом (ET):

   • Для погрузчиков с узкой колесной базой (например, Toyota 7FBCU) требуются диски с отрицательным вылетом (ET-20) для предотвращения задевания шины о кузов.

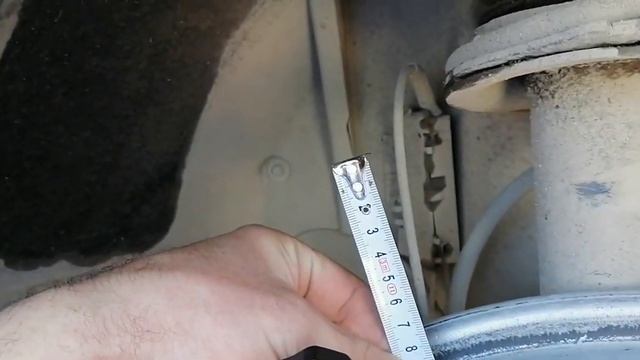

   • Проверка: Измерьте зазор между шиной и элементами погрузчика при максимальном повороте.

3. Замена пневматических шин на суперэластик или массивные:

   • Суперэластик (25x10-12) часто устанавливается на диски от пневматических шин (12"), но требует проверки давления на борт (максимум 3.5 бар).
   • Массивные шины (Trelleborg, Camso) совместимы только с дисками типа TL или CL с усиленным бортом.

4. Адаптация под импортные шины:

   • Европейские шины (например, Continental SC20) могут иметь метрические размеры (например, 205/65-10), которые не совпадают с дюймовыми стандартами.
   • Перевод: Используйте таблицу соответствия ETRTO → дюймы (например, 205/65-10 ≈ 6.50-10).

Практические рекомендации по проверке совместимости

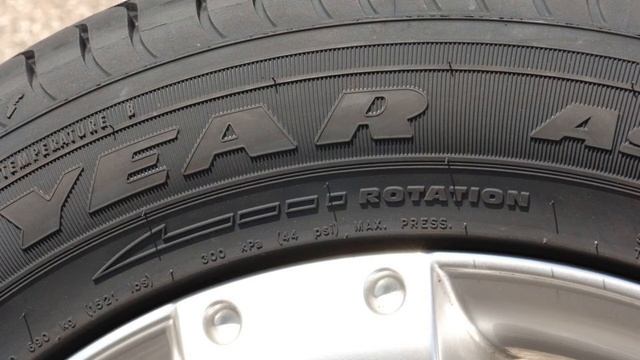

1. Используйте маркировку на диске и шине:



   • На диске: 15x8.0J PC ET30 (диаметр 15", ширина 8.0", тип PC, вылет 30 мм).
   • На шине: 10.00-20 14PR (размер, нагрузка 14 слоёв).

2. Проверяйте нагрузку:

   • Индекс нагрузки диска (например, 120J) должен быть не ниже, чем у шины.
   • Для погрузчиков с грузоподъёмностью 3+ тонны минимальный индекс – 140K.

3. Учитывайте условия эксплуатации:

   • Склады с гладким покрытием: узкие диски (6.0-7.0") + суперэластик.
   • Строительные площадки: широкие диски (9.0-10.0") + массивные шины.

4. Консультируйтесь с каталогами производителей:

   • Toyota: Toyota Forklift Tire Guide
   • Komatsu: Komatsu Wheel & Tire Manual
   • Michelin/Trelleborg: технические бюллетени по совместимости.

Частые ошибки и как их избежать

Нестандартные размеры дисков: когда и почему они применяются в специализированной технике

Причины использования нестандартных дисков в специализированной технике

Нестандартные размеры дисков для погрузчиков и другой спецтехники применяются в случаях, когда стандартные решения не обеспечивают требуемых эксплуатационных характеристик. Основные причины их использования:

1. Уникальные условия эксплуатации

   • Экстремальные нагрузки: В горнодобывающей, лесной или металлургической промышленности техника работает с превышением стандартных весовых норм. Нестандартные диски (например, с усиленным ободом или увеличенной шириной) распределяют нагрузку равномернее, предотвращая деформацию.
   • Агрессивные среды: В химической или нефтегазовой отрасли диски изготавливают из коррозионностойких сплавов (например, алюминий с магнием или нержавеющая сталь) или покрывают защитными составами. Стандартные стальные диски в таких условиях быстро выходят из строя.

2. Специфические требования к шинам

   • Низкопрофильные или широкопрофильные шины: Для повышения устойчивости на неровных поверхностях (например, в карьерах) используют диски с нетипичным вылетом (ET) или шириной. Например, диски под шины 23.5R25 для карьерных самосвалов могут иметь ширину 14–16 дюймов вместо стандартных 10–12.
   • Безвоздушные (airless) шины: Для техники, работающей в зонах с высоким риском проколов (строительные площадки, свалки), применяют диски под шины типа Tweel или MICHELIN X Tweel. Они требуют специальной посадки и крепления, несовместимого со стандартными ободами.

3. Модификации подвески и ходовой части

   • Изменённый дорожный просвет: В сельскохозяйственной технике или лесозаготовительных машинах диски могут иметь увеличенный диаметр (например, 24–26 дюймов вместо 18–20) для улучшения проходимости. Это требует нестандартных параметров PCD (Pitch Circle Diameter) и центрального отверстия (DIA).
   • Адаптация под импортные шины: При использовании шин иностранного производства (например, американских или европейских стандартов) может потребоваться диск с нетипичным для отечественной техники вылетом (ET) или разболтовкой (например, 8×180 мм вместо 6×139.7).

Типы нестандартных дисков и их применение

Ключевые параметры нестандартных дисков

При подборе нестандартных дисков критически важно учитывать следующие параметры:

1. Разболтовка (PCD)

   • Стандартные значения: 6×139.7 (легкие погрузчики), 8×222.25 (тяжёлая техника).
   • Нестандартные: 10×335 (карьерные самосвалы), 5×160 (европейские мини-погрузчики).
   • Ошибка в подборе PCD приводит к неравномерному креплению и вибрациям при движении.

2. Вылет (ET)

   • Положительный вылет (например, ET+50) смещает колесо внутрь арки, отрицательный (ET-20) — наружу.
   • Внедорожные погрузчики часто используют ET от -10 до 0 для увеличения колеи и устойчивости.

3. Центральное отверстие (DIA)

   • Стандарт для большинства погрузчиков: 150–220 мм.
   • Нестандартные значения: 280 мм (для техники с крупными ступицами, например, Liebherr L586).
   • Важно: При несовпадении DIA используют центровочные кольца, но это временное решение — они не выдерживают высоких нагрузок.

4. Ширина обода (J)

   • Стандарт: 7.5J–10J для шин 18.00R25.
   • Нестандарт: 14J–16J для сверхшироких шин 29.5R25 (карьерная техника).
   • Правило: Ширина обода должна быть на 20–30% меньше ширины шины для правильной посадки.

5. Материал и обработка

   • Стальные диски: Дешевле, но тяжелее (подходят для стационарной техники).
   • Алюминиевые сплавы: Легче на 30–40%, но дороже и менее устойчивы к ударам.
   • Термообработка: Повышает прочность на 25–30% (применяется для дисков карьерных погрузчиков).

Риски и ограничения нестандартных решений

1. Совместимость с подвеской

   • Увеличение ширины диска или изменение вылета может привести к контакту колеса с элементами подвески или кузовом. Требуется проверка на 3D-модели или тестовый монтаж.

2. Нагрузка на ступичные подшипники

   • Нестандартный вылет смещает центр тяжести колеса, увеличивая нагрузку на подшипники на 15–20%. Решение: использование усиленных ступиц или частая замена подшипников.

3. Сертификация и гарантия

   • Диски с нестандартными параметрами могут аннулировать гарантию на технику. Например, производители Komatsu или Volvo требуют использования только сертифицированных компонентов.

4. Сложность замены и ремонта

   • Нестандартные диски часто изготавливаются под заказ с сроком поставки 4–8 недель. Ремонт (например, правка обода) обходится в 2–3 раза дороже стандартного.

Практические рекомендации по подбору

1. Консультация с производителем шины

   • Компании Michelin, Bridgestone или Goodyear предоставляют таблицы совместимости дисков и шин для спецтехники. Например, для шины Michelin XHA2 (размер 26.5R25) рекомендуемый диск: 14.00×25, PCD 10×335, ET -10.

2. Использование каталогов и онлайн-калькуляторов

   • Сервисы TireRack, Discount Tire или оем-каталоги производителей (например, Caterpillar Parts) позволяют проверить совместимость по VIN-коду техники.

3. Тестовый монтаж

   • Перед массовой закупкой следует установить диск на одно колесо и проверить:
     • Отсутствие трения о подвеску при полном повороте руля.
     • Равномерность прилегания шины к ободу (проверяется манометром или мыльным раствором для бескамерных шин).

4. Учёт климатических условий

   • В регионах с перепадами температур (например, Якутия или Сибирь) алюминиевые диски могут деформироваться из-за теплового расширения. Предпочтительны стальные диски с термостойким покрытием.

Особенности подбора дисков для колёсных и гусеничных погрузчиков — ключевые различия

Конструктивные отличия колёсных и гусеничных погрузчиков, влияющие на выбор дисков

Ключевое различие между колёсными и гусеничными погрузчиками заключается в типе ходовой части, что напрямую определяет требования к дискам. Колёсные модели оснащаются пневматическими или массивными шинами, тогда как гусеничные используют траки (гусеничные ленты), которые не требуют традиционных дисков. Однако в некоторых случаях (например, для вспомогательных колёс или гибридных систем) диски всё же применяются.

1. Колёсные погрузчики: параметры дисков под шины

Для колёсных погрузчиков диск выполняет две функции:

• Фиксация шины на ступице с обеспечением герметичности (для пневматических шин).
• Передача нагрузки от машины на покрышку, особенно при работе с тяжёлыми грузами.

Ключевые параметры подбора:

• Посадочный диаметр (обод) – должен строго соответствовать размеру шины (например, 15", 18", 20" или 24" для крупной техники). Несоответствие приводит к деформации борта шины или невозможности монтажа.
• Ширина обода (J, K, L) – обозначается буквенно-цифровым кодом (например, 10.00-20 J). Узкий обод деформирует шину, широкий – снижает устойчивость боковины.
  • Пример: Для шины 23.5R25 рекомендуемый обод – 15.00-25 K.
• Вылет (ET) – расстояние от привалочной плоскости диска до центра обода. Для погрузчиков обычно положительный (ET30–ET60), чтобы компенсировать высокие нагрузки на ступицу.
• Центровочное отверстие (DIA) – должно совпадать с диаметром ступицы. Для промышленной техники часто используются большие значения (150–220 мм).
• Крепёжные отверстия (PCD) – количество и диаметр расположения болтов (например, 8×222.25 или 10×335). Несовпадение PCD ведёт к биению колеса и преждевременному износу подшипников.

Материалы и прочность:

• Стальные диски – стандарт для погрузчиков (выдерживают до 10–12 тонн на колесо). Отличаются утолщённой конструкцией и ребрами жёсткости.
• Лёгкие сплавы (алюминий) – применяются редко, только для малогабаритной техники (до 3 тонн), так как не выдерживают ударные нагрузки.
• Кованые диски – используются в экстремальных условиях (карьеры, порты) благодаря повышенной ударопрочности.

2. Гусеничные погрузчики: когда диски всё же нужны

Гусеничные погрузчики в классическом исполнении не используют диски – движение обеспечивают траки, натянутые на опорные катки. Однако диски могут применяться в следующих случаях:

А. Вспомогательные колёса для транспортировки

Некоторые гусеничные модели (например, Komatsu WA600, Caterpillar 988K) оснащаются транспортными колёсами для перемещения по дорогам без повреждения асфальта. Здесь используются:

• Узкие стальные диски с усиленным ободом (например, 11.00-20 L).
• Массивные шины (без камеры) с высоким индексом нагрузки (16–20 слоёв корда).
• Специальные ступицы с увеличенным PCD (10×335 мм) для распределения веса.

Б. Гибридные системы (колёсно-гусеничные погрузчики)

Редкие модели (например, Terex PT-30) сочетают гусеницы и колёса для маневренности. В этом случае:

• Диски подбираются под низкопрофильные шины (например, 400/70R20) с усиленным бортом.
• Используются разборные ободы (типа Budd) для упрощения монтажа.
• Крепление осуществляется через усиленные шпильки (класс прочности 10.9 или 12.9).

В. Опорные катки гусениц (косвенное отношение к дискам)

Хотя катки не являются дисками, их подшипниковые узлы и посадочные поверхности должны выдерживать нагрузки, аналогичные колёсным дискам. При замене катков учитывают:

• Диаметр оси (например, 80–120 мм).
• Тип уплотнений (для работы в грязи и влаге).
• Материал (закалённая сталь или чугун с графитовыми вставками).

3. Сравнительная таблица ключевых отличий

4. Практические рекомендации по подбору

1. Для колёсных погрузчиков:

   • Всегда сверяйте размер диска с маркировкой шины (например, шина 17.5R25 требует обода 14.00-25 K).
   • При работе в агрессивных условиях (карьеры, металлолом) выбирайте кованые диски с защитным покрытием (цинк или порошковая краска).
   • Для погрузчиков с массивными шинами (например, Michelin X-TWEEL) используйте диски с усиленным фланцем для предотвращения проскальзывания.

2. Для гусеничных погрузчиков:

   • Если машина оснащена транспортными колёсами, проверьте совместимость PCD со ступицей (часто требуется адаптер).
   • Для гибридных моделей выбирайте диски с разборной конструкцией (например, Budd 10×20) для упрощения обслуживания.
   • Учитывайте дополнительную нагрузку от гусениц при расчёте прочности диска.

3. Универсальные советы:



   • Избегайте б/у дисков с трещинами или деформацией – они не выдерживают динамических нагрузок.
   • При замене дисков обязательно балансируйте колёса, чтобы избежать вибраций на высоких скоростях (актуально для колёсных моделей).
   • Для работы в условиях экстремальных температур (например, литейные цеха) выбирайте диски с термостойким покрытием.

Влияние диаметра и ширины диска на грузоподъёмность и устойчивость погрузчика

Физические принципы: как диск влияет на распределение нагрузки

Диаметр и ширина диска напрямую определяют площадь контакта шины с поверхностью и высоту центра масс погрузчика — два ключевых параметра, от которых зависят грузоподъёмность и устойчивость. Рассмотрим их по отдельности:

1. Диаметр диска и высота центра масс

• Увеличение диаметра (при сохранении ширины шины) поднимает центр масс погрузчика, что ухудшает продольную устойчивость (риск опрокидывания вперёд при подъёме груза). Это критично для фронтальных погрузчиков с высокими мачтами.

  • Пример: Замена дисков с 15" на 17" на погрузчике грузоподъёмностью 3 т может снизить допустимую высоту подъёма груза на 10–15% (зависит от модели).

• Уменьшение диаметра снижает клиренс и может привести к задеваниям рамы на неровностях, но улучшает устойчивость за счёт более низкого центра масс. Актуально для работы в стеснённых условиях (склады с низкими потолками).

• Компенсация: Производители часто увеличивают ширину шины при росте диаметра диска, чтобы сохранить баланс. Например, для дисков 20" используют шины с низким профилем (например, 300/50-20 вместо стандартных 280/70-18), что частично нивелирует подъём центра масс.

2. Ширина диска и площадь опоры

Ширина диска определяет максимальную ширину шины, что влияет на:

• Боковую устойчивость: Широкие диски (и соответственно, шины) увеличивают колею погрузчика, повышая сопротивление опрокидыванию при поворотах или боковых наклонах.
  • Правило: Для погрузчиков с грузоподъёмностью >5 т рекомендуется ширина диска ≥10" (для шин 12.00-20 или 14.00-24).
• Давлеление на грунт: Узкие диски (например, 6–8") концентрируют нагрузку на меньшей площади, что приводит к:
  • Пробуксовке на мягких поверхностях (песок, гравий).
  • Деформации асфальта при высоких нагрузках (актуально для портовой техники).
• Сопротивление качению: Широкие шины на узких дисках (например, шина 10.00-20 на диске 7") деформируются сильнее, увеличивая расход топлива на 5–8%.

Практические последствия для грузоподъёмности

Грузоподъёмность погрузчика не является фиксированной величиной — она зависит от конфигурации колёс. Производители указывают номинальные значения для стандартных размеров дисков и шин, но изменения в геометрии требуют корректировок:

• Критический случай: Установка дисков большего диаметра без изменения ширины (например, замена 18" на 20" при ширине 8") может снизить грузоподъёмность на 15–20% из-за смещения центра масс.
• Оптимальный баланс: Для максимальной грузоподъёмности при высоких мачтах используют низкопрофильные шины на широких дисках (например, 315/80-22.5 на диске 11").

Особенности для разных типов погрузчиков

1. Фронтальные погрузчики

• Приоритет: Продольная устойчивость (риск опрокидывания вперёд).
• Рекомендации:
  • Диаметр диска не должен превышать значения, указанные в паспорте (обычно 15–20").
  • Ширина диска подбирается под шину с коэффициентом 0.7–0.8 от её ширины (например, для шины 12.00-20 оптимален диск 9–10").

2. Боковые погрузчики

• Приоритет: Боковая устойчивость (работа в узких проходах).
• Рекомендации:
  • Ширина диска максимально возможная (например, 12" для шин 14.00-24).
  • Диаметр минимальный допустимый (например, 18" вместо 20") для снижения центра масс.

3. Телескопические погрузчики

• Приоритет: Устойчивость при выдвинутой стреле.
• Рекомендации:
  • Диски уже стандартных (например, 7–8" для шин 10.00-20) для снижения веса на осях.
  • Использование сдвоенных колёс на задней оси для увеличения опорной площади.

Расчётные формулы и эмпирические правила

1. Определение максимальной ширины диска:



   • Формула: Ширина диска (дюймы) = (Ширина шины (дюймы) × 0.7) – 0.5 Пример: Для шины 12.00-20 (ширина 12") → 12 × 0.7 – 0.5 = 7.9" (округляем до 8").

2. Допустимое отклонение диаметра:

   • ±3% от стандартного значения (указано в руководстве по эксплуатации). Пример: Для диска 18" допустимый диапазон — 17.46–18.54".

3. Проверка грузоподъёмности при изменении дисков:

   • Коэффициент корректировки = (Стандартный диаметр / Новый диаметр) × (Новая ширина / Стандартная ширина). Пример: Замена 18×8" на 20×9" → (18/20) × (9/8) = 0.81 → грузоподъёмность снизится на 19%.

Типичные ошибки и их последствия

Рекомендации по подбору

1. Следуйте спецификациям производителя: Даже незначительные отклонения (например, 19" вместо 18") могут потребовать пересчёта грузоподъёмности.
2. Используйте калькуляторы нагрузки: Онлайн-инструменты (например, от Michelin или Trelleborg) учитывают комбинации диск/шина и выдают корректированные значения грузоподъёмности.
3. Тестируйте устойчивость: После замены дисков проверяйте погрузчик на уклоне 10% с номинальным грузом (стандартный тест по ISO 22915-11).
4. Учитывайте условия эксплуатации:
   • Для асфальта/бетона: узкие диски с высоким давлением в шинах (экономия топлива).
   • Для грунта/снега: широкие диски с низким давлением (лучшее сцепление).

Материалы изготовления дисков: сталь, алюминий, композиты — плюсы и минусы каждого варианта

Стальные диски для погрузчиков

Сталь остаётся самым распространённым материалом для изготовления дисков благодаря высокой прочности, долговечности и доступной цене. Такие диски производят методом штамповки или литья, что определяет их эксплуатационные характеристики.

Преимущества стальных дисков

• Механическая прочность: Выдерживают высокие нагрузки (до 10+ тонн на ось), удары и вибрации, что критично для работы на стройплощадках, в портах или на складах с неровным покрытием.
• Устойчивость к деформации: Меньше риск изгиба или трещин при столкновениях с бордюрами или другими препятствиями.
• Ремонтопригодность: Повреждённые участки можно восстановить сваркой или правкой (в отличие от алюминия или композитов).
• Совместимость с любыми шинами: Подходят для пневматических, цельнолитых и сверхэластичных шин без ограничений по давлению.
• Низкая стоимость: В 1,5–3 раза дешевле алюминиевых аналогов при сопоставимых размерах.

Недостатки стальных дисков

• Высокий вес: Увеличивает общую массу погрузчика, что может снизить грузоподъёмность или повысить расход топлива (актуально для дизельных моделей).
• Коррозия: Без защитного покрытия (цинкование, порошковая краска) ржавеют при работе во влажных условиях (например, на пищевых производствах или в морских портах).
• Теплопроводность: Нагреваются при интенсивном торможении, что может ускорять износ шин (особенно важно для машин с высокими скоростями перемещения).

Алюминиевые диски для погрузчиков

Алюминиевые диски изготавливают методом литья под давлением или ковки, что позволяет добиться лёгкости при сохранении прочности. Их часто используют в складских погрузчиках с электроприводом, где вес играет ключевую роль.

Преимущества алюминиевых дисков

• Лёгкость: Вес на 30–50% меньше, чем у стальных аналогов, что увеличивает грузоподъёмность или продлевает время работы от одного заряда аккумулятора (для электропогрузчиков).
• Коррозионная стойкость: Не ржавеют, устойчивы к агрессивным средам (солёная вода, химикаты), идеальны для пищевой промышленности и холодильных складов.
• Теплоотвод: Эффективно рассеивают тепло, снижая риск перегрева шин и тормозных механизмов.
• Эстетика: Гладкая поверхность и возможность анодирования делают их предпочтительным выбором для презентабельной техники (например, в торговых центрах).

Недостатки алюминиевых дисков

• Цена: В 2–4 раза дороже стальных, что оправдано только при длительной эксплуатации (окупаемость за 3–5 лет).
• Хрупкость: При сильных ударах могут трескаться или деформироваться без возможности ремонта (в отличие от стали).
• Ограниченная грузоподъёмность: Не рекомендуются для тяжёлых дизельных погрузчиков (свыше 5 тонн) из-за риска структурных повреждений.
• Сложность балансировки: Требуют точной подгонки при установке, иначе возникает вибрация на высоких скоростях.

Композитные диски для погрузчиков

Композитные диски изготавливают из углепластика, стекловолокна или полимерных смесей, армированных металлическими вставками. Это инновационное решение, которое пока не получило массового распространения, но перспективно для специализированных условий.

Преимущества композитных дисков

• Экстремальная лёгкость: Вес на 50–70% меньше, чем у алюминия, что критично для авиационных и контейнерных погрузчиков.
• Устойчивость к коррозии и химикатам: Не реагируют на соли, кислоты, масла — идеальны для химических производств и морских терминалов.
• Амортизирующие свойства: Поглощают вибрации, снижая нагрузку на подвеску и оператора (актуально для погрузчиков с высоким ресурсом работы).
• Дизайнерская гибкость: Возможность создания нестандартных форм для улучшения аэродинамики или совместимости с уникальными шинами.

Недостатки композитных дисков

• Высокая стоимость: В 5–10 раз дороже стальных, что ограничивает применение нишевыми задачами.
• Ограниченная прочность: Не выдерживают точечные удары (например, от падения груза), могут расслаиваться.
• Сложность ремонта: Повреждения практически не подлежат восстановлению, требуется замена диска.
• Температурные ограничения: При перегреве (свыше 120–150°C) теряют прочность, что опасно для машин с интенсивным торможением.

Сравнительная таблица материалов

Рекомендации по выбору материала

1. Для тяжёлых дизельных погрузчиков (5+ тонн):

   • Оптимальный выбор — стальные диски (прочность, ремонтопригодность).
   • Алюминий допустим только при низких нагрузках и защищённом покрытии (например, анодирование).

2. Для электропогрузчиков (склад, производство):

   • Алюминий — лучший баланс лёгкости и долговечности.
   • Композиты — если критичен вес и работа в агрессивной среде (при бюджете).

3. Для специализированных условий:

   • Морские порты, химические заводы — алюминий или композиты (коррозионная стойкость).
   • Пищевая промышленность — алюминий (легко моется, не ржавеет).
   • Высокоскоростные погрузчики — сталь (устойчивость к нагреву).

4. Бюджетные решения:

   • Сталь с порошковым покрытием — дешёвая альтернатива алюминию для работы в сухих условиях.

Как правильно измерить посадочные параметры диска под конкретную шину

Основные посадочные параметры диска и их влияние на совместимость с шиной

Чтобы диск идеально подходил под шину погрузчика, необходимо учитывать пять ключевых параметров, которые определяют совместимость:

1. Диаметр посадочного отверстия (PCD – Pitch Circle Diameter)

   • Определяет расположение крепёжных болтов на ступице.
   • Измеряется как диаметр окружности, проходящей через центры отверстий под болты.
   • Пример обозначения: 5×139.7 (5 отверстий, диаметр окружности 139.7 мм).
   • Важно: Даже минимальное отклонение (1–2 мм) приведёт к неравномерной затяжке, вибрациям и риску срыва колёс.

2. Ширина диска (J или JJ)

   • Указывается в дюймах (например, 8J).
   • Должна соответствовать рекомендуемой ширине шины (указана на боковине в формате XX/YY-RZZ).
   • Допустимое отклонение: ±10–15% от ширины профиля шины.
     • Слишком узкий диск → перегрузка бортов шины, риск повреждения.
     • Слишком широкий → нестабильность, ускоренный износ протектора.

3. Вылет диска (ET – Einpress Tief, или Offset)

   • Расстояние от привалочной плоскости диска до его центральной оси (измеряется в мм).
   • Бывает:
     • Положительный (ET+30) – диск утоплен внутрь.
     • Отрицательный (ET-10) – диск выступает наружу.
     • Нулевой (ET0) – плоскость совпадает с осью.
   • Критично для погрузчиков: Неправильный вылет смещает нагрузку на ступичный подшипник, ухудшает управляемость.
   • Как проверить: Сравнить с штатным значением (указано в руководстве по эксплуатации техники).

4. Диаметр центрального отверстия (DIA – Center Bore)

   • Должен точно совпадать с диаметром ступицы погрузчика.
   • Допустимое отклонение: Максимум +0.1 мм (для центровки по ступице).
   • Если DIA больше: Используются центровочные кольца (но это временное решение, не рекомендуется для тяжёлой техники).

5. Тип крепления (болты/гайки)

   • Шаг резьбы и диаметр крепёжных элементов должны совпадать с ступицей.
   • Пример: M12×1.5 (метрическая резьба диаметром 12 мм с шагом 1.5 мм).
   • Ошибка: Использование болтов с неподходящим шагом приведёт к срыву резьбы под нагрузкой.

Пошаговая инструкция по измерению параметров диска

1. Измерение PCD (разболтовки)

Инструменты: Штангенциркуль, линейка или специальный PCD-калибр.

Методика:

• Для чётного количества отверстий (4, 6, 8 болтов):
  1. Измерьте расстояние между центрами двух противоположных отверстий (например, A).
  2. PCD = A × коэффициент (для 4 отв. – ×1.414, для 6 отв. – ×1.155).
• Для нечётного количества (5 отверстий):
  1. Измерьте расстояние между краями соседних отверстий (B).
  2. PCD = B / sin(180°/N) (где N – количество отверстий).
     • Для 5 отв.: PCD = B / 0.5878.

Пример:

• Расстояние между краями соседних отверстий (B) = 70 мм.
• PCD = 70 / 0.5878 ≈ 119.1 мм (ближайший стандарт – 5×120).

⚠️ Важно: Для погрузчиков с нестандартной разболтовкой (например, 6×205) может потребоваться индивидуальный заказ дисков.

2. Определение ширины диска (J/JJ)

Инструменты: Рулетка или штангенциркуль.

Как измерить:

• Замерьте внутреннее расстояние между бортами диска (без учёта закраин).
• Пример: Если ширина профиля шины 10.00-20, оптимальная ширина диска – 8J или 9J.

3. Проверка вылета (ET)

Инструменты: Линейка, угольник, штангенциркуль.

Методика:

1. Положите диск на ровную поверхность лицевой стороной вниз.
2. Приложите линейку к привалочной плоскости (месту крепления к ступице).
3. Измерьте расстояние от линейки до задней кромки диска (X).
4. Переверните диск и измерьте расстояние до передней кромки (Y).
5. Вылет (ET) = (X – Y) / 2.

Пример:

• X = 120 мм, Y = 100 мм → ET = (120 – 100)/2 = 10 мм (ET+10).

4. Измерение центрального отверстия (DIA)

Инструменты: Штангенциркуль или нутромер.

Как измерить:

• Замерьте внутренний диаметр центрального отверстия.
• Допуск: Максимум +0.1 мм от диаметра ступицы.

5. Проверка крепёжных отверстий

Инструменты: Резьбомер, штангенциркуль.

Параметры для контроля:

• Диаметр отверстия под болт (должен быть на 0.5–1 мм больше диаметра болта).
• Шаг резьбы (например, M12×1.25 или M14×2.0).

Типичные ошибки при измерении и их последствия

Практические рекомендации

1. Для нестандартных размеров (например, 8.25×20 с разболтовкой 6×205) используйте лазерный измеритель для точного PCD.
2. При замене дисков на погрузчиках с высокой нагрузкой (например, карьерные) проверяйте максимальную нагрузку на диск (указана в маркировке, например, Max Load 3500 kg).
3. Для дисков с двусторонней симметрией (например, ET0) можно использовать универсальные адаптеры, но только при подтверждении производителем.
4. При покупке б/у дисков обязательно проверяйте:
   • Отсутствие трещин (особенно около крепёжных отверстий).
   • Геометрию (биение не более 0.5 мм).

Таблица совместимости стандартных размеров дисков и шин для погрузчиков

🔹 Примечание: Для нестандартных шин (например, 23.5R25) может потребоваться индивидуальный расчёт параметров диска с учётом нагрузки и условий эксплуатации.

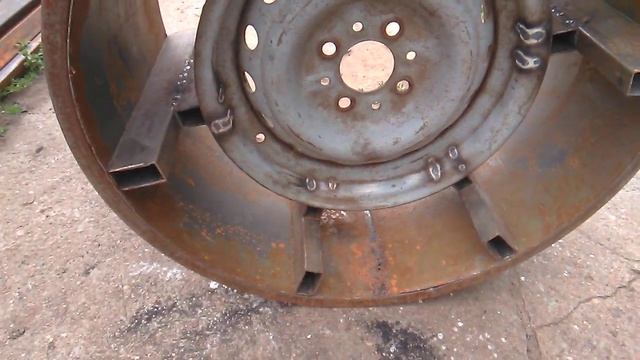

Адаптация дисков под нестандартные шины: возможности модификации и риски

Технические способы адаптации дисков под нестандартные шины

Адаптация дисков под шины с нестандартными параметрами (несоответствующими заводским рекомендациям погрузчика) требует учёта конструктивных ограничений, нагрузок и безопасности. Основные методы модификации включают изменение посадочных размеров, профиля обода или использование переходных элементов. Каждый подход имеет технические нюансы и риски.

1. Изменение посадочного диаметра (ET и PCD)

Несоответствие вылета (ET) или разболтовки (PCD) — частая проблема при установке нестандартных шин. Решения:

• Проставки (спасеры) Увеличивают вылет диска, смещая колесо наружу. Применяются для:

  • Компенсации разницы в ET (например, если штатный диск имеет ET=30, а новый требует ET=20).
  • Совместимости с широкими шинами, требующими большего зазора до подвески. Риски:
  • Увеличение нагрузки на ступичные подшипники (срок службы сокращается на 20–30%).
  • Изменение геометрии подвески, что может привести к неравномерному износу шин или потере устойчивости.
  • Материал проставок должен быть высокопрочной сталью (марки 40Х, 30ХГСА) или алюминиевым сплавом 6061-T6. Дешёвые варианты из "сырого" алюминия деформируются при нагрузках свыше 3 тонн.

• Адаптеры для PCD Позволяют установить диск с иной разболтовкой (например, с 5×139.7 на 6×222.25). Критические моменты:

  • Центровка должна обеспечиваться ступичным кольцом (hub-centric), а не только болтами.
  • Момент затяжки болтов увеличивается на 10–15% (например, для погрузчиков Toyota 8FD — с 120 Н·м до 135 Н·м). Риски:
  • Неравномерное распределение нагрузки на болты, что приводит к обрыву креплений при динамических ударах (например, при движении по неровностям).
  • Вибрации на скоростях свыше 25 км/ч из-за эксцентриситета.

2. Модификация профиля обода

Если ширина или профиль шины не соответствует диску, применяются следующие методы:

• Расточка/сужение обода

  • Расточка (увеличение ширины) возможна для стальных дисков на максимум 10–15 мм от исходного размера (например, с 6J до 6.5J). Для алюминиевых дисков не рекомендуется из-за риска трещин.
  • Сужение (для узких шин) выполняется сваркой вставок, но прочность снижается на 30–40%. Ограничения:
  • Недопустимо для дисков с глубоким ободом (например, для шин 16.00-25), так как нарушается герметичность борта.
  • Требуется балансировка после модификации (дисбаланс более 50 г недопустим).

• Использование бортовых колец Позволяют установить бескамерные шины на диски, не предназначенные для них. Например, для перехода с камерных шин 12.00-20 на бескамерные 300/80R20. Условия:

  • Кольца должны быть стальными (не пластиковыми) с антикоррозийным покрытием.
  • Давление в шине не должно превышать 6 бар (для погрузчиков с нагрузкой до 5 тонн). Риски:
  • Разгерметизация при боковых нагрузках (например, при поворотах с грузом).
  • Ускоренный износ борта шины из-за трения о кольцо.

3. Переход на нестандартные крепления (ступицы, болты)

В случаях, когда диск физически несовместим со ступицей, применяются:

• Замена ступицы Актуально для погрузчиков с модульной конструкцией (например, Komatsu FD30). Новая ступица должна:

  • Иметь аналогичный посадочный диаметр под подшипник.
  • Соответствовать нагрузочным характеристикам (например, для 10-тонного погрузчика ступица должна выдерживать ≥25 кН·м). Сложности:
  • Требуется перепрошивка бортового компьютера (для моделей с ABS/ESP).
  • Возможны проблемы с тормозными дисками (несоосность).

• Использование удлинённых болтов Применяется, если толщина адаптера или проставки превышает стандартный вылет болта. Критические моменты:

  • Длина резьбы должна быть на 2–3 витка больше, чем толщина адаптера.
  • Класс прочности болтов — не ниже 10.9 (для погрузчиков с нагрузкой >3 тонн). Риски:
  • Срез болтов при превышении крутящего момента (например, при блокировке колёс).
  • Коррозия резьбы из-за недостаточной смазки (рекомендуется молибденовая паста).

4. Правовые и эксплуатационные риски

Любые модификации дисков влияют на сертификацию погрузчика и страховку. Ключевые моменты:

Критерии выбора модификации

При принятии решения об адаптации дисков учитывайте:

1. Тип погрузчика:

   • Для электропогрузчиков (например, Jungheinrich EFG) критична масса диска (алюминиевые предпочтительнее стальных).
   • Для дизельных моделей (например, Caterpillar DP30) приоритет — прочность (стальные диски с усиленными спицами).

2. Условия эксплуатации:

   • Складские погрузчики: допустимы проставки до 20 мм (при скоростях до 15 км/ч).
   • Карьерные погрузчики: модификации запрещены из-за высоких динамических нагрузок.

3. Тип шин:

   • Для пневматических шин (например, 400/70-20) возможна расточка обода.
   • Для суперэластичных (Trelleborg) — только штатные диски (из-за высокого давления в бортах).

Примеры успешных и неудачных модификаций

Крепление дисков: типы болтов, гаек и ступиц — что нужно учитывать при замене

Типы крепежных элементов и их совместимость

Крепление диска к ступице погрузчика осуществляется через болты (шпильки), гайки и центровочные элементы, при этом ошибки в подборе деталей приводят к вибрациям, люфту или поломке ступичного подшипника. Рассмотрим ключевые параметры каждого компонента.

1. Болты и шпильки: классификация и критерии выбора

Болты (или шпильки) фиксируют диск на ступице и воспринимают динамические нагрузки. Их характеристики должны строго соответствовать требованиям производителя погрузчика.

Основные типы болтов/шпилек:

• Метрические болты (ISO, DIN, ГОСТ)

  • Обозначение: M12×1.5, M14×2.0 и т.д., где:
  • M – метрическая резьба,
  • 12/14 – диаметр резьбы (мм),
  • 1.5/2.0 – шаг резьбы (мм).
  • Применяются в большинстве европейских и азиатских погрузчиков (Toyota, Komatsu, Still).
  • Важно: Шаг резьбы должен совпадать с гайкой и отверстием в ступице. Например, M12×1.25 не взаимозаменяем с M12×1.5.

• Дюймовые болты (UNF, UNC, SAE)



  • Обозначение: 1/2"-20 UNF, 9/16"-18 UNC, где:
  • 1/2" – диаметр в дюймах,
  • 20/18 – количество витков на дюйм.
  • Типичны для американских брендов (Caterpillar, Hyster, Clark).
  • Критическая ошибка: Замена дюймового болта метрическим (например, M12 вместо 1/2") приведёт к срыву резьбы.

• Шпильки с конусной посадкой

  • Используются в ступицах с коническими отверстиями (например, у некоторых моделей Jungheinrich).
  • Требуют специальных гаек с конусом 60° для равномерного распределения нагрузки.

Параметры, которые нельзя игнорировать:

2. Гайки: материалы, формы и моменты затяжки

Гайки должны соответствовать болтам по резьбе, классу прочности и геометрии. Неправильный подбор приводит к самооткручиванию или срыву резьбы.

Типы гаек:

• Шестигранные (стандартные)
  • Подходят для большинства болтов. Важно проверять высоту гайки – она должна быть не менее 0.8×диаметр болта (например, для M12 – минимум 9.6 мм).
• Корончатые (с прорезями)
  • Используются с шплинтами для предотвращения самооткручивания (актуально для вибрационных нагрузок).
• Самоконтрящиеся (с нейлоновой вставкой)
  • Рекомендуются для погрузчиков, работающих на неровных поверхностях. Нельзя использовать повторно – вставка изнашивается.
• Конусные (для шпилек)
  • Обеспечивают центровку диска за счёт конического посадочного места (угол 60°).

Моменты затяжки:

• Зависят от диаметра болта, класса прочности и материала диска.

• Примерные значения для стальных дисков:	Диаметр резьбы	Класс прочности болта	Момент затяжки (Н·м)
  M12	8.8	70–90
  M14	10.9	120–150
  1/2" UNF	Grade 5	50–65

• Важно:

  • Затяжку производить крест-накрест в 2–3 этапа.
  • После 100 км пробега проверить момент повторно (особенно для новых дисков).

3. Ступицы: центровка, посадочные размеры и совместимость

Ступица – это связующее звено между диском и осью погрузчика. Её параметры определяют тип крепления и допустимые нагрузки.

Ключевые характеристики ступиц:

• Посадочный диаметр (PCD – Pitch Circle Diameter)

  • Расстояние между центрами противоположных болтов. Например:
  • 4×114.3 – 4 болта на окружности 114.3 мм (типично для компактных погрузчиков).
  • 6×205 – 6 болтов на 205 мм (тяжёлые дизельные модели).
  • Ошибка в PCD приведёт к невозможности равномерной затяжки болтов.

• Центровочное отверстие (DIA – Diameter)

  • Диаметр центрального отверстия диска, которое садится на ступичный выступ.
  • Должен совпадать с диаметром ступицы (допуск: +0.1 мм).
  • Пример: если ступица имеет DIA 108 мм, диск с DIA 110 мм не подойдёт – возникнет биение.

• Тип посадки

  • Плоская – диск крепится к ровной поверхности ступицы (требует точной центровки).
  • Конусная – диск садится на конус ступицы (самоцентрирующаяся система, например, у Mercedes-Benz).
  • Сферическая – используется в некоторых европейских моделях для компенсации небольших перекосов.

• Толщина фланца ступицы

  • Определяет длину болта. Если фланец толще стандартного, потребуются удлинённые болты.

Проблемы несовместимости:

4. Практические рекомендации при замене

1. Проверка резьбы



   • Очистить резьбовые отверстия в ступице от грязи и коррозии.
   • При повреждении резьбы использовать ремонтные вставки (Helicoil).

2. Смазка крепежа

   • Наносить графитовую или медную смазку на резьбу болтов для предотвращения прикипания.
   • Не использовать обычное масло – оно выгорает и способствует коррозии.

3. Контроль биения

   • После установки прокрутить колесо вручную – люфт более 0.5 мм недопустим.
   • При биении проверить:
     • Центровку диска на ступице.
     • Состояние ступичного подшипника.

4. Документация

   • Вести запись моментов затяжки и даты замены для каждого колеса (актуально для парка техники).

5. Частые ошибки и их последствия

Балансировка дисков для погрузчиков — почему это важно и как проверить самостоятельно

Физические и эксплуатационные последствия дисбаланса дисков

Дисбаланс колесного диска погрузчика — это неравномерное распределение массы относительно оси вращения, которое приводит к вибрациям, ускоренному износу узлов и снижению безопасности. Даже минимальное отклонение (5–10 грамм) на скорости 20–30 км/ч создаёт динамические нагрузки, эквивалентные ударам молотка по подвеске с частотой до 1000 раз в минуту. Последствия проявляются на трёх уровнях:

Типы дисбаланса и их диагностика

Дисбаланс классифицируют по двум основным типам, каждый из которых требует разных методов устранения:

1. Статический дисбаланс

   • Причина: Масса сосредоточена в одной точке диска (например, после ремонта сваркой или неравномерного износа).
   • Признаки:
     • Колесо "подпрыгивает" при вращении на домкрате.
     • На стоящем погрузчике видна асимметрия протектора (одна сторона шины изношена сильнее).
   • Диагностика:
     • Поднимите колесо на домкрате и раскрутите его вручную. Если оно останавливается в одном положении — дисбаланс подтверждён.

2. Динамический дисбаланс

   • Причина: Масса распределена несимметрично по ширине диска (например, после деформации обода или неправильной установки грузиков).
   • Признаки:
     • Вибрация на руле или кузове при движении (особенно на скорости >15 км/ч).
     • "Волнистый" износ протектора (чередование выпуклых и вогнутых участков).
   • Диагностика:
     • Требуется стендовая балансировка (см. раздел ниже), так как вручную выявить невозможно.

Самостоятельная проверка дисбаланса: пошаговый алгоритм

Для предварительной диагностики без специализированного оборудования выполните следующие шаги:

1. Визуальный осмотр

• Проверьте диск на:
  • Деформации (вмятины, трещины, погнутые края).
  • Коррозию (ржавчина на внутренней стороне может сместить центр массы).
  • Остатки старых грузиков (если ранее проводилась балансировка, но грузики отвалились).
• Осмотрите шину:
  • Неравномерный износ протектора (например, "пилообразный" рисунок).
  • Вздутия или трещины на боковинах (указывают на перегрев из-за вибраций).

2. Тест на подвешенном колесе

1. Поднимите погрузчик на гидравлическом домкрате (важно: используйте упоры под раму для безопасности).
2. Раскрутите колесо до 200–300 об/мин (можно вручную или кратковременным включением двигателя на нейтрали).
3. Наблюдайте за поведением:
   • Если колесо самостоятельно останавливается в одном положении — статический дисбаланс.
   • Если колесо качается из стороны в сторону — динамический дисбаланс или деформация диска.

3. Проверка на вибрации при движении

1. Проедьте на погрузчике по ровной поверхности (асфальт, бетон) на скорости 10–25 км/ч.
2. Оцените:
   • Вибрация на руле → дисбаланс передних колёс.
   • Вибрация на сиденье/кузове → дисбаланс задних колёс.
   • Усиление вибрации при разгоне → критичный дисбаланс (требуется срочная балансировка).

Когда требуется профессиональная балансировка

Самостоятельные методы позволяют выявить грубые отклонения, но для точной коррекции необходим стендовый балансировочный станок. Обратитесь в сервис, если:

• Вибрации сохраняются после замены шины/диска.
• Диск деформирован (даже незначительно — погрешность от 0.5 мм уже критична).
• Погрузчик эксплуатируется в тяжёлых условиях (строительные площадки, горная местность).
• После ремонта диска (сварка, правка).

Параметры точной балансировки

На станке мастер корректирует дисбаланс с учётом:

• Допустимого остаточного дисбаланса: для погрузчиков — не более 10–20 грамм (в зависимости от размера колеса).
• Типа грузиков:
  • Набивные (для стальных дисков).
  • Клеящиеся (для легкосплавных дисков, но требуют идеально чистой поверхности).
• Распределения массы: грузики устанавливаются на внутреннюю и внешнюю стороны диска для устранения динамического дисбаланса.

Профилактика дисбаланса

1. Регулярная проверка:
   • После каждой замены шины/диска.
   • Каждые 500 моточасов (или 10 000 км пробега).
2. Правильный монтаж:
   • Используйте динамометрический ключ для затяжки гаек (момент затяжки указан в руководстве погрузчика).
   • Убедитесь, что ступица и диск чистые от грязи/ржавчины перед установкой.
3. Хранение колёс:
   • Диски без шин храните вертикально (лежащие деформируются).
   • Избегайте перепадов температур (конденсат ускоряет коррозию).

Эксплуатационные нагрузки: как выбрать диск с учётом интенсивности использования техники

Факторы эксплуатационных нагрузок на диски погрузчиков

Выбор диска для погрузчика должен учитывать интенсивность, тип и продолжительность нагрузок, которым подвергается техника. Неправильный подбор приводит к преждевременному износу, деформации диска, повреждению шины или даже аварийным ситуациям. Рассмотрим ключевые параметры, влияющие на выбор.

1. Классификация нагрузок по интенсивности использования

Интенсивность эксплуатации погрузчика определяет материал, конструкцию и прочностные характеристики диска. Выделяют три основных режима:

Важно: Для техники, работающей в портах, карьерах или на металлургических предприятиях, где присутствуют ударные нагрузки (падение грузов, столкновения), требуются диски с дополнительными рёбрами жёсткости или амортизирующими вставками.

2. Влияние типа нагрузки на конструкцию диска

Не все нагрузки одинаково воздействуют на диск. Различают:

А. Статические нагрузки

• Постоянный вес (масса погрузчика + груз).
  • Критерий выбора: Диск должен выдерживать максимальную грузоподъёмность техники с запасом 20–30%.
  • Пример: Для погрузчика грузоподъёмностью 3 т нужен диск, рассчитанный на 3,6–4 т.
  • Материал: Сталь с пределом прочности не менее 500 МПа (маркировка на диске: S500MC или аналоги).

Б. Динамические нагрузки

• Удары, вибрации, резкие манёвры.
  • Критерий выбора:
  • Толщина диска ≥ 6 мм (для средних нагрузок) или ≥ 10 мм (для тяжёлых условий).
  • Конструкция: Диски с радиальными рёбрами жёсткости или двухслойные (например, диски типа "Sandwich").
  • Материал: Кованая сталь или сплавы с добавлением хрома/молибдена для повышения ударопрочности.

В. Термические нагрузки

• Перепады температур (работа в цехах с высокой температурой или на улице зимой).
  • Критерий выбора:
  • Диски с термостойким покрытием (например, порошковая краска или цинкование).
  • Избегать алюминиевых сплавов при температурах ниже -20°C (риск хрупкости).

3. Соответствие диска и шины: как нагрузка влияет на посадку

Неправильная посадка диска под нагрузкой приводит к проскальзыванию шины, разгерметизации или разрушению борта. Ключевые моменты:

• Ширина диска:

  • Для широкопрофильных шин (например, 12.00-20) ширина диска должна быть на 10–15% уже протектора (например, диск 10" для шины шириной 305 мм).
  • Для узких шин (например, 7.00-15) — диск 6–7" (соотношение 1:1).

• Диаметр центрального отверстия (DIA):

  • Должен точно соответствовать ступице погрузчика (допуск ±0,1 мм).
  • Пример: Для погрузчиков Toyota 8FD стандартный DIA — 139,7 мм.

• Крепёжные отверстия (PCD):

  • Количество и шаг должны совпадать с ступицей (например, 6×139,7 или 8×222,25).
  • Ошибка: Использование дисков с адаптерами для несовпадающего PCD приводит к люфту и вибрациям под нагрузкой.

Практический совет: Для техники с частыми перегрузками (например, контейнерные погрузчики) рекомендуются диски с усиленным ободом (маркировка HL — Heavy Load).

4. Дополнительные факторы: коррозия и износ

• Агрессивные среды (соли, химикаты, высокая влажность):
  • Выбирайте диски с цинковым или полимерным покрытием.
  • Избегайте необработанной стали — она ржавеет за 6–12 месяцев.
• Абразивный износ (песок, щебень):
  • Оптимальны диски с закрытой конструкцией (без щелей, где скапливается грязь).
  • Пример: Диски типа "Full Face" для карьерной техники.

5. Рекомендации по брендам и стандартам

Предупреждение: Диски no-name производителей часто не соответствуют заявленным нагрузкам. Проверяйте сертификаты TÜV или ГОСТ Р.

Совместимость дисков с разными типами шин: пневматические, цельнолитые, арочные

Пневматические шины: требования к дискам и нюансы подбора

Пневматические шины (воздушные) — самый распространённый тип для погрузчиков, используемый на асфальте, грунте и смешанных покрытиях. Их совместимость с дисками определяется трём основным параметрам:

1. Посадочный диаметр (ETRTO/ISO)

   • Должен строго совпадать с маркировкой на диске (например, шине 18.00-25 соответствует диск с диаметром 25 дюймов).
   • Допускается минимальное отклонение (±0.5 дюйма) только для резиновых дисков (не для стальных!), но это снижает надёжность крепления.

2. Ширина обода (J, K, L, M — маркировка по ISO 4209)

   • Для пневматических шин критичен диапазон ширины обода, указанный на боковине (например, "18.00-25 16PR (14.0-16.5)").
   • Превышение или занижение ширины ведёт к:
     • Сужению профиля шины → повышенный износ центральной части.
     • Расширению профиля → риск саморазбортировки при боковых нагрузках.
   • Рекомендация: Для шин с маркировкой "TL" ( Tubeless — бескамерные) ширина обода должна быть максимально близка к верхней границе диапазона (например, для диапазона 14.0-16.5 оптимально 16.0).

3. Тип крепления (ступенчатый vs. плоский обод)

   • Ступенчатые диски (5°, 15°) используются для камерных шин (TT) — обеспечивают надёжную фиксацию борта.
   • Плоские обода (0°) — только для бескамерных шин (TL) с жёстким бортом.
   • Исключение: Некоторые модели (например, Michelin X-TWEEL) совместимы только со специализированными дисками производителя.

Цельнолитые шины (Super Elastic): особенности монтажа на диски

Цельнолитые шины (из полиуретана или резины) не имеют воздуха, поэтому требования к дискам кардинально отличаются:

1. Жёсткость и материал диска

   • Стальные диски должны иметь усиленную конструкцию (толщина металла ≥6 мм) из-за высоких динамических нагрузок.
   • Резиновые/полиуретановые диски (например, для шин Trelleborg) требуют точного совпадения посадочного диаметра без допусков — даже 1-2 мм играют роль.
   • Запрещено использовать диски для пневматических шин — цельнолитые шины разрушат тонкостенные обода при боковых ударах.

2. Форма обода и фиксация



   • Прямой бортик (без закраин) — стандарт для большинства цельнолитых шин (например, Camso, Continental).
   • Диски с "замком" (например, system "H" или "W") нужны для шин с усиленным основанием (например, Mitas SE).
   • Крепление: Обязательно использование упорных колец (если предусмотрено производителем) для предотвращения сдвига шины.

3. Совместимость по ширине

   • Ширина обода должна быть равна или немного уже ширины шины (например, для шины 28x9-15 оптимален диск 8.0-8.5 дюймов).
   • Превышение ширины ведёт к:
     • Потере устойчивости шины при поворотах.
     • Ускоренному износу внешних рёбер протектора.

Арочные шины: подбор дисков для низкопрофильных и широкопрофильных моделей

Арочные (низкопрофильные) шины используются для работы на мягких грунтах, снегу или песке. Их совместимость с дисками имеет уникальные нюансы:

1. Посадочный диаметр и форма обода

   • Арочные шины (например, 23.1-26) требуют глубокого обода (маркировка "D" или "E") для надёжной фиксации высокого борта.
   • Запрещено использовать диски для стандартных пневматических шин — риск саморазбортировки при низком давлении.
   • Исключение: Некоторые модели (например, Goodyear OTR) совместимы с универсальными дисками типа "W" (широкий обод с усиленными закраинами).

2. Давление и нагрузка на диск

   • Арочные шины часто эксплуатируются при пониженном давлении (0.8-1.5 бар), что увеличивает нагрузку на обод.
   • Требования к диску:
     • Материал: высокопрочная сталь (маркировка S420 или выше).
     • Толщина: ≥8 мм для диаметров ≥24 дюймов.
     • Обязательно наличие вентиляционных отверстий (для предотвращения коррозии при работе во влажных условиях).

3. Специфические маркировки

   • На диске должна быть метка "AR" (Arochnaya — арочная) или "FL" (Flotation — низкопрофильная).

   • Пример совместимости:	Шина	Диск (размер/тип)	Допустимое отклонение
     18.4-30	30×10.0 D (ступенчатый)	±0 (точная посадка)
     26.5-25	25×12.0 E (глубокий обод)	+0.3 дюйма (макс.)

Универсальные правила проверки совместимости

1. Таблица кросс-совместимости (пример для популярных размеров):	Тип шины	Тип диска	Ключевые параметры
   Пневматическая TL	Стальной плоский (0°)	Ширина обода = верхняя граница диапазона
   Пневматическая TT	Ступенчатый (5° или 15°)	Обод с закраинами (J или K)
   Цельнолитая	Усиленный стальной/резиновый	Точный диаметр, упорные кольца
   Арочная	Глубокий обод (D/E)	Маркировка "AR", вентиляционные отверстия

2. Чек-лист перед покупкой:

   • Сверьте маркировку шины (на боковине) с паспортными данными диска.
   • Для цельнолитых шин проверьте наличие сертификата совместимости от производителя.
   • Убедитесь, что крепёжные отверстия диска совпадают с ступицей погрузчика (PCD и вылет ET).
   • Для арочных шин обязательно наличие манометра низкого давления (до 2 бар).

3. Частые ошибки:

   • Установка пневматической шины на диск для цельнолитой (приводит к разрыву борта).
   • Использование узкого обода для широкопрофильной шины (ускоряет износ на 30-40%).
   • Игнорирование маркировки "TL"/"TT" (бескамерные шины на камерных дисках взрываются при нагреве).

Правила технического обслуживания дисков — продление срока службы и предотвращение поломок

Регулярная диагностика состояния дисков

Проверка дисков должна проводиться ежедневно перед началом смены и после интенсивных нагрузок. Основные параметры контроля:

• Визуальный осмотр:

  • Трещины, сколы, деформации обода (особенно в зонах крепления болтов и посадки шины).
  • Коррозия (даже поверхностная ржавчина ускоряет износ металла).
  • Следы износа на посадочных поверхностях (бортах), которые могут привести к разгерметизации бескамерных шин.
  • Критический износ: глубина трещин более 1 мм или деформация обода свыше 3 мм — диск подлежит замене.

• Проверка геометрии:

  • Биение диска (допустимое отклонение: ≤ 0,5 мм для стандартных моделей, ≤ 0,3 мм — для высокоскоростных погрузчиков).
  • Овальность (измеряется штангенциркулем в нескольких точках; разница диаметров не должна превышать 0,2%).
  • Метод проверки: диск устанавливается на балансировочный станок или прокатывается по ровной поверхности с индикатором часового типа.

• Контроль крепежных элементов:



  • Затяжка болтов/гаек (момент затяжки указывается в руководстве производителя; например, для дисков 15×6.00 стандартный момент — 120–150 Н·м).
  • Состояние резьбы (забоины, срывы или коррозия требуют замены крепежа).
  • Важно: использовать динамометрический ключ для исключения перетяжки или недостаточной фиксации.

Чистка и защита от коррозии

Коррозия — основная причина преждевременного выхода дисков из строя, особенно в условиях высокой влажности или контакта с агрессивными средами (соли, химикаты на складах).

• Очистка:

  • Удаление грязи, песка и солей мягкой щеткой или водой под давлением (не более 50 бар, чтобы не повредить лакокрасочное покрытие).
  • Для стойких загрязнений (масло, битум) — специальные очистители на основе растворителей (например, WD-40 или Liqui Moly Radkranz-Reiniger).
  • Запрещено: использовать абразивные материалы (металлические щетки, наждачную бумагу), которые царапают поверхность и ускоряют коррозию.

• Антикоррозийная обработка:

  • После очистки диск просушивается и наносится защитное покрытие:
  • Восковые составы (например, Turtle Wax) — для временной защиты.
  • Цинковые спреи (например, Dinitrol 4941) — для долговременной консервации.
  • Порошковая покраска — оптимальна для дисков, эксплуатируемых в агрессивных условиях (морские порты, химические склады).
  • Периодичность: обработка повторяется каждые 3–6 месяцев в зависимости от условий эксплуатации.

• Хранение:

  • Диски складируются в сухом, вентилируемом помещении на деревянных поддонах (во избежание контакта с бетоном, который впитывает влагу).
  • Запрещено: складывать диски стопкой без прокладок — это приводит к деформации ободов.

Балансировка и центровка

Несбалансированные диски вызывают вибрации, ускоренный износ подшипников ступицы и неравномерный износ шин.

• Когда требуется балансировка:

  • После замены шины или диска.
  • При обнаружении биения рулевого колеса на скорости > 10 км/ч.
  • После ударов (например, наезд на бордюр).
  • Периодичность: каждые 10 000 км или 200 моточасов (для погрузчиков с интенсивной эксплуатацией).

• Методы балансировки:

  • Статическая (на стенде с роликами) — устраняет дисбаланс в вертикальной плоскости.
  • Динамическая (на компьютерном станке) — корректирует дисбаланс в двух плоскостях (рекомендуется для дисков ≥ 17,5").
  • Грузики: используются клеящиеся (для литых дисков) или набивные (для стальных). Вес грузиков подбирается с точностью до 5 грамм.

• Центровка:

  • Проверяется при помощи лазерного центровочного стенда или механического шаблона.
  • Допустимое смещение: ≤ 0,1 мм для ступицы и ≤ 0,3 мм для диска относительно оси вращения.
  • Последствия несоосности: ускоренный износ шин (пилообразный рисунок протектора), перегрев подшипников.

Эксплуатационные рекомендации

• Давление в шинах:

  • Контролируется еженедельно (для бескамерных шин — ежедневно).
  • Номинальное давление указывается на боковине шины или в руководстве погрузчика (например, для шин 18.00-25 стандарт — 6–8 бар).
  • Последствия недокачки: перегрев шины, отслоение корда, деформация диска.
  • Последствия перекачки: уменьшение пятна контакта, ускоренный износ центральной части протектора.

• Нагрузка на диск:

  • Не превышать максимальную грузоподъемность, указанную в паспорте погрузчика (например, для дисков 10.00-20 предел — 3–5 тонн в зависимости от модели).
  • Равномерно распределять груз в вилочном захвате, избегая перекосов.
  • Критическая нагрузка: при превышении на 20% и более диск деформируется необратимо.

• Температурный режим:

  • Эксплуатация при t° ниже -25°C требует использования морозостойких смазок для болтов и специальных шин (например, с маркировкой M+S).
  • При t° выше +50°C (склады горячего проката, литейные цеха) диски проверяются на термическую устойчивость (стальные диски предпочтительнее литых).

Ремонт и замена дисков

• Сварка дисков:



  • Разрешается только для стальных дисков (литые алюминиевые не подлежат сварке из-за риска микротрещин).
  • Используется аргонодуговая сварка с присадочной проволокой ER70S-6.
  • После сварки обязательна термообработка (отжиг) для снятия внутренних напряжений.

• Замена дисков:

  • При замене устанавливаются диски того же типоразмера, ET (вылета) и PCD (сверловки).
  • Несовместимые комбинации:
  • Диски с ET 0 вместо ET +45 (приведет к задеванню шины о элементы подвески).
  • Сверловка 5×139.7 вместо 6×222.25 (несовпадение с ступицей).

Где покупать диски для погрузчиков: критерии выбора надёжного поставщика или производителя

Критерии выбора поставщика или производителя дисков для погрузчиков

Выбор надёжного поставщика дисков для погрузчиков определяет не только долговечность колёс, но и безопасность эксплуатации техники. Ошибка в выборе может привести к преждевременному износу шин, поломкам подвески или авариям. Ниже — ключевые параметры, на которые стоит ориентироваться при поиске производителя или дилера.

1. Сертификация и соответствие стандартам

Диски для погрузчиков должны соответствовать международным и отраслевым стандартам, подтверждённым документально. Основные сертификаты и маркировки:

Важно:

• Требуйте у поставщика сертификаты соответствия на конкретную модель диска, а не общие декларации.
• Проверяйте наличие маркировки на диске (например, клеймо производителя, дата изготовления, максимальная нагрузка).
• Для нестандартных размеров (например, для телескопических погрузчиков) уточняйте, прошли ли диски дополнительные испытания на изгиб и ударную нагрузку.

2. Материал и технология производства

Качество диска зависит от сырья и метода изготовления. Оптимальные варианты:

• Стальные диски:

  • Метод производства: Горячая штамповка (более прочная) или холодная прокатка (дешевле, но менее устойчива к коррозии).
  • Марка стали: Оптимально — легированная сталь с содержанием углерода 0.2–0.4% (например, Ст3сп, 20ХГСА).
  • Покрытие: Цинкование (мин. 12 мкм) или порошковая окраска для защиты от коррозии.

• Алюминиевые диски (для лёгких погрузчиков):

  • Сплав: АК7 (АЛ9) или АК12 с термообработкой для повышения прочности.
  • Технология: Литьё под низким давлением (меньше пор, чем при гравитационном литье).

Красные флаги:

• Диски без антикоррозийного покрытия (риск ржавчины в местах крепления).
• Сварные швы на стальных дисках (должны быть зачищены и обработаны).
• Отсутствие информации о марке стали/сплава в технической документации.

3. Ассортимент и гибкость производства

Надёжный поставщик должен предлагать:

• Стандартные размеры: От 12" до 24" (наиболее востребованы 15", 17.5", 20").
• Нестандартные решения:
  • Диски под широкопрофильные шины (например, 400/70-20).
  • Узкие диски для работы в стеснённых условиях (склады, контейнеры).
  • Диски с изменённым вылетом (ET) для корректировки колеи.
• Возможность изготовления на заказ (по чертежам заказчика) с соблюдением допусков по SAE J2530.

Проверьте:

• Наличие 3D-моделей или чертежей дисков на сайте поставщика.
• Возможность тестового образца перед крупной партией.

4. Репутация и отзывы

• Опыт на рынке: Предпочтение отдавайте производителям с историей от 10 лет (например, Kessler (Германия), Ronal (Швейцария), ЗИЛ-Колёсо (Россия)).
• Отзывы клиентов:
  • Ищите упоминания на форумах владельцев спецтехники (например, Specmash.ru, HeavyEquipmentForums).
  • Проверяйте рейтинги на B2B-платформах (Alibaba, Made-in-China — для китайских поставщиков).
• Гарантийные случаи: Уточните, как поставщик решает проблемы с браком или преждевременным износом.

5. Логистика и условия поставки

• Сроки изготовления:
  • Стандартные диски — 1–3 недели.
  • Заказные — 4–8 недель (уточняйте на этапе согласования).
• Упаковка:
  • Диски должны поставляться в деревянных поддонах с защитой от ударов.
  • Для экспорта — маркировка по ГОСТ 14192 (транспортная этикетка).
• Документы:
  • Паспорт изделия с указанием максимальной нагрузки и давления.
  • Сертификат соответствия (для таможенного оформления).

Вопросы поставщику:

1. Есть ли складские запасы популярных размеров?
2. Предлагаете ли экспресс-доставку (например, авиаперевозку для срочных заказов)?
3. Какие условия возврата при несоответствии заказу?

6. Цена и скрытые расходы

Стоимость диска зависит от:

• Материала: Алюминий дороже стали на 40–60%.
• Размера: Диски 20"–24" дороже 12"–15" на 30–50%.
• Бренда: Европейские диски в 2–3 раза дороже китайских аналогов.

Скрытые расходы, на которые стоит обратить внимание:

• Таможенные пошлины (для импортных дисков — до 20% от стоимости).
• Доплата за нестандартные крепления (например, ступицы с 6 отверстиями вместо 5).
• Стоимость балансировки (если диск поставляется без неё).

Совет: Запрашивайте полный прайс-лист с учётом НДС, доставки и возможных доплат. Сравнивайте цены у 3–5 поставщиков на одинаковые модели.

7. Техническая поддержка и сервис

Надёжный поставщик предоставляет:

• Консультации по подбору (например, расчёт нагрузки на ось).
• Гарантию не менее 12 месяцев (для премиальных брендов — до 5 лет).
• Обучение монтажу (особенно важно для бескамерных шин).
• Постгарантийное обслуживание (например, проверка дисков после ДТП).

Признаки ненадёжного поставщика:

• Отсутствие технической документации на русском/английском.
• Отказ предоставить протоколы испытаний.
• Невозможность связаться с инженером-консультантом.

Типичные ошибки при подборе дисков и как их избежать — советы от специалистов

1. Игнорирование параметров шины при выборе диска

Ошибка: Подбор диска только по диаметру (например, "нужен диск на 20 дюймов"), без учёта ширины обода (J), вылета (ET), центрального отверстия (DIA) и разболтовки (PCD). Это приводит к несовместимости с шиной, ухудшению управляемости или невозможности установки.

Как избежать:

• Сопоставляйте ширину диска (J) с рекомендуемой шириной шины. Например, для шины 12.00-20 подходит обод 10.00J, а не 8.00J или 12.00J. Превышение или занижение ширины обода на ±1 дюйм допустимо, но влияет на:

  • Профиль шины (узкий диск "растягивает" шину, широкий — "сплющивает").
  • Нагрузку на боковины (риск повреждений при перегрузе).
  • Точность рулевого управления (широкий диск улучшает сцепление, но может ухудшить маневренность на погрузчиках с малым радиусом поворота).

  Ширина шины	Рекомендуемая ширина обода (J)	Допустимый диапазон
  10.00-20	8.00J	7.00J – 9.00J
  12.00-20	10.00J	9.00J – 11.00J
  14.00-24	12.00J	11.00J – 13.00J

• Проверяйте соответствие вылета (ET). Неправильный вылет смещает колесо внутрь или наружу, что ведёт к:

  • Перегрузке ступичных подшипников (при ET < рекомендуемого).
  • Задеваниям о элементы подвески или кузов (при ET > рекомендуемого).
  • Неравномерному износу шин (из-за изменения угла развала).

  Пример: Для погрузчика Toyota 8FD с разболтовкой 6×155 стандартный ET = +30 мм. Установка диска с ET = 0 мм увеличит нагрузку на ступицу на 20–30%.



2. Пренебрежение разболтовкой (PCD) и центральным отверстием (DIA)

Ошибка: Покупка диска с "похожей" разболтовкой (например, 6×139.7 вместо 6×155) или использование переходных колец для несовпадающего DIA. Это чревато:

• Самопроизвольным откручиванием гаек из-за неравномерного прилегания.
• Вибрациями на высоких скоростях (даже при статической нагрузке).
• Деформацией диска при динамических нагрузках (например, при работе на неровной поверхности).

Как избежать:

• Используйте только оригинальную разболтовку. Для погрузчиков распространены следующие PCD:

  • 4×114.3 (компактные погрузчики, например, Komatsu FB15).
  • 6×155 (средние модели, Hyster H50FT).
  • 8×222.25 (тяжёлые погрузчики, Caterpillar DP70).

  Важно: Некоторые китайские производители дисков указывают PCD с погрешностью ±0.5 мм. Проверяйте прилегание штангенциркулем перед покупкой.

• Центральное отверстие (DIA) должно совпадать или быть больше ступичного.

  • Если DIA диска меньше, чем у ступицы — диск не установится.
  • Если больше — используйте центровочные кольца из алюминия или стали (пластиковые не подходят для погрузчиков из-за низкой прочности).
  • Исключение: Диски с универсальным DIA (например, 120 мм для нескольких моделей погрузчиков) требуют обязательной центровки по ступице.

3. Неучёт нагрузки и материала диска

Ошибка: Выбор дисков по цене, а не по максимальной нагрузке или материалу. Например, установка штампованных стальных дисков на погрузчик с грузоподъёмностью 5+ тонн, где требуются кованые или литые из сплавов.

Как избежать:

• Сопоставляйте индекс нагрузки диска с характеристиками погрузчика.

  • Штампованные диски выдерживают до 3–4 тонн (подходят для складских погрузчиков, например, Jungheinrich EFG 216).
  • Литые алюминиевые — до 5–7 тонн (оптимальны для универсальных моделей, Still RX 60).
  • Кованые стальные — 8+ тонн (для карьерных погрузчиков, Volvo L120).

  Пример расчёта: Если погрузчик имеет грузоподъёмность 6 тонн, а вес самой машины — 4 тонны, то нагрузка на одно колесо (при 4 колёсах) составит: (6 + 4) / 4 = 2.5 тонны. Значит, диск должен выдерживать не менее 3 тонн (с запасом 20%).

• Избегайте дисков с повреждениями (трещины, вмятины). Даже микротрещины в литых дисках приводят к разрушению при ударных нагрузках (например, при наезде на бордюр). Проверка:

  • Осмотрите диск на равномерность окраски (коррозия под краской указывает на внутренние дефекты).
  • Проконтролируйте биение (допустимое отклонение — не более 0.5 мм).

4. Неправильный подбор для нестандартных шин (например, пневматические vs. цельнолитые)

Ошибка: Использование дисков для пневматических шин под цельнолитые (super elastic) или наоборот. Это приводит к:

• Негерметичности (для бескамерных шин требуются диски с уплотнительными бортами).
• Смещению шины при нагрузке (цельнолитые шины требуют дисков с глубокой полкой для фиксации).

Как избежать:

• Для пневматических шин:
  • Диск должен иметь хампы (Hump) — кольцевые выступы, предотвращающие соскакивание шины.
  • Пример маркировки: 10.00J×20 H2 (H2 — двойной хамп).
• Для цельнолитых шин:
  • Требуются диски с плоским ободом (Flat Base) или с конической полкой (Conical Seat).
  • Важно: Цельнолитые шины не терпят перекосов — диск должен быть идеально отцентрован.

5. Игнорирование условий эксплуатации

Ошибка: Выбор дисков без учёта климата, типа покрытия и интенсивности работы. Например:

• Стальные диски в агрессивной среде (соли, химикаты) ржавеют за 1–2 сезона.
• Алюминиевые диски в карьерах подвержены абразивному износу от песка и гравия.

Как избежать:

• Для работы в агрессивных условиях:
  • Выбирайте диски с порошковым покрытием или оцинковкой.
  • Для карьеров подходят кованые диски с утолщёнными спицами.
• Для низких температур (ниже -25°C):
  • Избегайте литых алюминиевых дисков (становятся хрупкими).
  • Оптимальный выбор — стальные кованые или специальные низкотемпературные сплавы.
