Основные типы дисков для погрузчиков: классификация и назначение

Классификация дисков для погрузчиков по конструкции

Диски для погрузчиков делятся на два основных типа по конструктивному исполнению: разборные и цельные. Каждый тип имеет уникальные особенности, определяющие сферу применения, эксплуатационные характеристики и экономическую целесообразность. Ниже — детальный разбор классификации с акцентом на технические нюансы и практические сценарии использования.

1. Цельные диски (монолитные, неразборные)

Конструкция: Изготавливаются методом горячей штамповки или литья из высокопрочной стали (марки Ст3, 09Г2С или аналоги). Диск представляет собой единое целое с ободом, ступицей и крепёжными отверстиями. Возможны варианты с усиленными рёбрами жёсткости для работы в экстремальных условиях.

Подтипы цельных дисков:

• Стандартные – для универсальных задач в складских и логистических центрах.
• Усиленные – с утолщённым ободом и дополнительными рёбрами (для карьерных погрузчиков, работы с тяжёлыми грузами).
• Облегчённые – из алюминиевых сплавов (применяются в электропогрузчиках для снижения веса и энергопотребления).

Преимущества:

• Высокая прочность – отсутствие слабых мест (соединений), устойчивость к ударным нагрузкам.
• Долговечность – срок службы в 1,5–2 раза выше, чем у разборных (при правильной эксплуатации).
• Минимальное техническое обслуживание – не требуют подтяжки болтов или замены компонентов.
• Лучшая балансировка – монолитная конструкция снижает вибрации, что критично для высокоскоростных фронтальных погрузчиков.

Недостатки:

• Высокая стоимость – цена на 30–50% выше разборных аналогов.
• Сложность ремонта – при повреждении обода или ступицы диск подлежит полной замене.
• Ограниченная универсальность – не подходят для погрузчиков с нестандартными креплениями или шириной обода.

2. Разборные диски (составные, болтовые)

Конструкция: Состоят из двух или трёх отдельных элементов, соединённых болтами или заклепками:

1. Ступица – центральная часть с крепёжными отверстиями под колесо погрузчика.
2. Обод – внешний элемент, на который монтируется шина.
3. Промежуточное кольцо (опционально) – для регулировки ширины диска под разные типы шин.

Материалы:

• Сталь (марки Ст20, 30ХГСА) – для стандартных условий.
• Чугун – дешёвый, но хрупкий вариант (применяется редко).
• Композитные сплавы – для снижения веса (встречаются в импортных моделях).

Подтипы разборных дисков:

• Двухкомпонентные – ступица + обод (самый распространённый вариант).
• Трёхкомпонентные – с регулируемым промежуточным кольцом (для универсальных погрузчиков).
• Быстросъёмные – с эксцентриковыми зажимами (для ускоренной замены колёс).

Преимущества:

• Ремонтопригодность – повреждённый обод или ступицу можно заменить отдельно.
• Универсальность – возможность подгонки под разные ширины шин и типы креплений.
• Ниже стоимость – дешевле цельных на 20–40% (за счёт использования более дешёвых материалов).
• Лёгкость транспортировки – составные части компактнее монолитных дисков.

Недостатки:

• Сниженная прочность – болтовые соединения ослабевают со временем, требуют регулярной проверки.
• Повышенный износ – вибрации и динамические нагрузки ускоряют разрушение креплений.
• Больший вес – из-за необходимости усиления соединений (по сравнению с облегчёнными цельными дисками).
• Риск разбалансировки – при неправильной сборке или износе болтов.

3. Специализированные диски (гибридные и нишевые решения)

Помимо классических цельных и разборных дисков, существуют узкоспециализированные варианты:

• Диски с интегрированными грузами – для улучшения сцепления на льду или грязи (применяются в северных регионах).
• Перфорированные диски – с отверстиями для снижения веса и улучшения охлаждения тормозов (актуально для высокоскоростных погрузчиков).
• Диски с защитой от коррозии – с цинковым или полимерным покрытием (для работы в агрессивных средах, например, на химических предприятиях).
• Адаптеры для бескамерных шин – позволяют устанавливать бескамерные шины на стандартные ободы.

Ключевые критерии выбора между цельными и разборными дисками

Технические нюансы, влияющие на выбор

1. Соответствие стандартам:

   • Цельные диски часто сертифицированы по ISO 4209 (требования к колёсам промышленных транспортных средств).
   • Разборные могут не проходить сертификацию для работы с тяжёлыми погрузчиками (класс >10 т).

2. Тип шины:

   • Пневматические шины – лучше сочетаются с цельными дисками (равномерное распределение нагрузки).
   • Массивные (литые) шины – требуют усиленных разборных дисков с широким ободом.

3. Климатические условия:

   • В холодном климате болтовые соединения разборных дисков могут "прикипать" или ржаветь, что усложняет обслуживание.
   • Цельные диски предпочтительны для работы при температурах ниже -25°C.

4. Совместимость с погрузчиком:

   • Некоторые модели (например, Kalmar, Linde) проектируются под конкретный тип дисков. Установка несовместимого варианта ведёт к потере гарантии и риску поломок.

Конструктивные особенности разборных дисков – устройство и компоненты

Основные элементы конструкции разборных дисков

Разборные диски для погрузчиков представляют собой модульную систему, состоящую из нескольких независимых компонентов, которые можно заменять или ремонтировать по отдельности. Их ключевое преимущество — гибкость в эксплуатации, позволяющая адаптировать диск под разные условия работы без полной замены изделия.

1. Основание (базовый диск)

• Материал: Изготавливается из высокопрочной стали (обычно S355J2 или аналогичных марок) с толщиной от 8 до 20 мм в зависимости от нагрузки.
• Форма: Как правило, плоская или слегка выпуклая для равномерного распределения веса. В центральной части предусмотрены отверстия для крепления к ступице погрузчика (стандартные разболтовки: 4×150, 5×139.7, 6×205 и др.).
• Функция: Служит несущей платформой, на которую монтируются остальные элементы. Часто имеет ребра жесткости для повышения прочности при динамических нагрузках.

2. Съемные ободья (борта)

• Типы:
  • Цельные борта – единая кольцевая деталь, фиксируемая болтами или зажимными механизмами.
  • Сегментированные борта – составленные из 3–6 отдельных сегментов, что упрощает замену поврежденных участков.
• Материал: Углеродистая сталь с цинковым или порошковым покрытием для защиты от коррозии. В агрессивных средах (химические заводы, порты) применяют нержавеющую сталь AISI 304/316.
• Крепление:
  • Болтовое – наиболее распространено, обеспечивает надежную фиксацию, но требует регулярной проверки затяжки.
  • Зажимное (клиновое) – используется в дисках для тяжелых погрузчиков (например, Kalamazoo, Cascade), где критична скорость замены.
  • Эксцентриковое – позволяет регулировать натяжение без инструментов (применяется в дисках Mefro, Ronal).
• Особенности:
  • Высота борта варьируется от 50 до 200 мм в зависимости от типа шин (пневматические, суперэластичные, массивные).
  • Внутренняя поверхность может иметь направляющие пазы для точной центровки шины.

3. Замковые кольца (фиксирующие элементы)

• Назначение: Предотвращают смещение борта под нагрузкой. Бывают:
  • Разрезные – устанавливаются в паз обода и стягиваются болтом (стандарт для дисков ISO 4107).
  • Цельные – используются в системах с клиновым креплением (например, диски для телескопических погрузчиков).
• Материал: Закаленная сталь (твердость 45–55 HRC) для сопротивления деформации.
• Критические моменты:
  • Неправильная установка замкового кольца ведет к разгерметизации шины или срыву борта.
  • Требуется динамометрический ключ для контроля момента затяжки (обычно 80–120 Н·м).

4. Уплотнительные элементы

• Типы:
  • Резиновые прокладки – устанавливаются между основанием и бортом для герметизации (актуально для пневматических шин).
  • Силиконовые вставки – используются в дисках для работы при экстремальных температурах (от -40°C до +120°C).
  • Металлические шайбы – распределяют нагрузку на болты и предотвращают продавливание.
• Важно:
  • Прокладки должны соответствовать стандарту DIN 7803 (для промышленных дисков).
  • Изношенные уплотнители приводят к потере давления в шине и ускоренному износу обода.

5. Дополнительные компоненты (опции)

Преимущества модульной конструкции

1. Ремонтопригодность:
   • Поврежденный борт или замковое кольцо заменяется за 15–30 минут без демонтажа всей шины.
   • Стоимость замены сегмента обода в 3–5 раз ниже, чем покупка нового цельного диска.
2. Универсальность:
   • Один базовый диск может использоваться с бортами разной высоты (например, 150 мм для пневматических шин и 80 мм для массивных).
   • Возможность установки шины другого профиля без замены ступицы.
3. Адаптация под нагрузки:
   • Для работы с вилочными захватами устанавливают борта с усиленными ребрами.
   • В условиях высокой влажности применяют ободы с дренажными отверстиями.

Типичные неисправности и их причины

Рекомендации по эксплуатации

• Проверка креплений: Еженедельно контролировать момент затяжки болтов (особенно после замены шины).
• Смазка: Наносить графитовую или медную смазку на резьбовые соединения для предотвращения коррозии.
• Балансировка: После замены борта или замкового кольца проводить статическую балансировку диска (допустимый дисбаланс – не более 20 г·см).
• Хранение: Разборные диски хранить в сухом месте с защитой от влаги, борта и кольца – в вертикальном положении во избежание деформации.

Преимущества разборных дисков: когда они выгоднее цельных

Экономическая эффективность: снижение затрат на эксплуатацию

Разборные диски для погрузчиков обеспечивают значительную экономию в долгосрочной перспективе за счёт модульной конструкции. Основные финансовые преимущества:

• Замена только изношенных компонентов В отличие от цельных дисков, где при повреждении или износе требуется полная замена, разборные позволяют менять отдельные элементы:

  • Обод (при деформации или коррозии).
  • Ступицу (при износе подшипников или посадочных мест).
  • Резиновые или полиуретановые бандажи (при истирании). Пример: Замена бандажа на разборном диске обходится в 3–5 раз дешевле, чем покупка нового цельного диска аналогичного размера.

• Сокращение простоев техники Ремонт разборного диска занимает 1–2 часа (включая демонтаж/монтаж), тогда как заказ и доставка цельного диска могут растянуться на несколько дней. Для предприятий с интенсивной эксплуатацией погрузчиков это критично: каждый час простоя обходится в $50–$200 (в зависимости от типа техники и региона).

• Унификация запасных частей Многие производители (например, Trelleborg, Camso, Continental) предлагают стандартные ободы и ступицы, совместимые с разными моделями дисков. Это позволяет:

  • Сократить складские запасы на 30–40% (за счёт уменьшения номенклатуры).
  • Использовать одни и те же компоненты для дисков разных диаметров (например, ступицы от диска 8.25×20 подходят для 10.00×20 при замене обода).

Технические преимущества: адаптация под задачи

Разборные диски обеспечивают гибкость в настройке под конкретные условия эксплуатации, что невозможно для цельных аналогов.

1. Возможность изменения ширины и профиля

За счёт замены обода или бандажа можно оперативно адаптировать диск под:

• Тип покрытия:
  • Узкие ободы (например, 6.00×15) для твёрдых поверхностей (асфальт, бетон) снижают сопротивление качению.
  • Широкие ободы (12.00×24) с глубоким протектором для грунта, снега или щебня улучшают сцепление.
• Нагрузку: Двухкомпонентные бандажи (резина + полиуретан) позволяют увеличить грузоподъёмность диска на 15–20% без замены всего колеса.

2. Совместимость с разными типами шин

Разборные диски поддерживают:

• Пневматические шины (для амортизации на неровных поверхностях).
• Суперэластичные (Tweel) или массивные (solid) шины (для работы в агрессивных средах, например, на металлургических предприятиях).
• Бандажированные варианты (для складов с высокими требованиями к чистоте, где пневматика запрещена).

Пример: На одном и том же ободе можно использовать:

• Летом — пневматическую шину 400/60×15.5 для комфортной езды.
• Зимой — массивную шину 350×15 для работы на обледенелых площадках.

3. Упрощённое балансирование

Цельные диски часто требуют динамической балансировки после ремонта (например, после вулканизации шины), что увеличивает затраты. Разборные конструкции позволяют:

• Балансировать обод и ступицу по отдельности (дешевле и быстрее).
• Корректировать дисбаланс путём перестановки компонентов (например, поворотом обода на 180°).

Условия эксплуатации, где разборные диски вне конкуренции

Цельные диски оправданы в стабильных условиях (например, на закрытых складах с ровным покрытием). Разборные же незаменимы в следующих сценариях:

Кейсы из практики: когда разборные диски окупаются за 6–12 месяцев

1. Логистические центры с круглосуточной работой



   • Проблема: Цельные диски на погрузчиках Toyota 8FGCU25 изнашивались за 4–5 месяцев из-за интенсивной эксплуатации (24/7).
   • Решение: Переход на разборные диски Camso 10.00×20 с заменой бандажей каждые 3 месяца.
   • Экономия: $12 000 в год на одном погрузчике (за счёт сокращения простоев и стоимости ремонта).

2. Металлургические комбинаты

   • Проблема: Цельные диски Michelin X-Tweel разрушались при попадании металлической стружки в зону контакта.
   • Решение: Разборные диски с полиуретановыми бандажами и усиленными ободами.
   • Эффект: Срок службы увеличен с 6 до 18 месяцев, затраты на ремонт снижены на 40%.

3. Сельское хозяйство

   • Проблема: Погрузчики JCB 535-140 работали на полях с высокой влажностью, цельные диски ржавели и деформировались.
   • Решение: Разборные диски с оцинкованными ободами и съёмными бандажами.
   • Экономия: Замена ободов каждые 2 года вместо покупки новых дисков ежегодно.

Недостатки разборных дисков – ограничения и риски при эксплуатации

Конструкционные ограничения и снижение надёжности

Разборные диски для погрузчиков состоят из двух или трёх съёмных компонентов (обод, диск, стяжные болты или замковые кольца), что обуславливает их ключевые недостатки:

• Слабые точки в соединениях: Места стыковки элементов (болты, замки, сварные швы) подвержены коррозии, деформации и ослаблению под нагрузкой. Например, при частых ударах о бордюры или работе на неровных поверхностях болты могут раскручиваться, а замковые кольца – проскальзывать, что приводит к потере герметичности и риску внезапной разбортировки колеса.

  Пример: На складах с интенсивным трафиком (более 50 циклов погрузки/разгрузки в смену) разборные диски требуют еженедельной проверки крепежа, тогда как цельные – только визуального осмотра раз в месяц.

• Ограниченная грузоподъёмность: Из-за неравномерного распределения нагрузки на стыках разборные диски не рекомендуются для погрузчиков грузоподъёмностью свыше 5 тонн или при работе с концентрированными нагрузками (например, подъём стальных листов или бетонных блоков). Производители часто указывают пониженный коэффициент запаса прочности (на 15–20%) по сравнению с цельными аналогами.

• Чувствительность к деформациям: При боковых нагрузках (например, при маневрировании в стеснённых условиях) обод разборного диска может смещаться относительно ступицы, что приводит к биению колеса и ускоренному износу подшипников. Цельные диски лишены этого недостатка благодаря монолитной конструкции.

Эксплуатационные риски и повышенные затраты

1. Уязвимость к внешним воздействиям

• Рекомендация: В агрессивных средах (химические производства, морские порты) разборные диски требуют ежемесячной обработки антикоррозийными составами (например, Molykote или Loctite), что увеличивает ТCO (общую стоимость владения) на 20–30%.

2. Трудоёмкость обслуживания

• Частые регулировки: Разборные диски нуждаются в периодической подтяжке болтов (каждые 200–300 моточасов) и проверке момента затяжки (риск перетяжки → срыв резьбы). Для сравнения, цельные диски обслуживаются только при замене шины.
• Сложность ремонта: При повреждении одного компонента (например, обода) часто требуется замена всего комплекта, тогда как цельные диски можно восстановить сваркой или прокаткой (если деформация не превышает 3 мм).

3. Риски при аварийных ситуациях

• Внезапная разбортировка: При разрыве замкового кольца или срыве болтов колесо может сойти с обода на ходу, что чревато:



  • Повреждением погрузчика (изгиб оси, деформация рамы).
  • Травмами оператора (по статистике OSHA, 12% инцидентов с погрузчиками связаны с неисправностями колёс).
  • Простоем техники (среднее время устранения последствий – 4–6 часов).

    Кейс: На логистическом хабе в Германии в 2021 году разборный диск погрузчика Still RX 60 потерял обод при движении на скорости 15 км/ч, что привело к повреждению гидросистемы на сумму €8 000.

• Несовместимость с системами контроля давления (TPMS): Даже современные разборные диски не гарантируют герметичность для установки датчиков давления, что исключает возможность мониторинга состояния шин в реальном времени – критичного для работы с шинами низкого давления (super elastic).

Экономические и логистические ограничения

• Высокая стоимость владения: Несмотря на ниже начальную цену (на 10–15% дешевле цельных), разборные диски обходятся дороже в долгосрочной перспективе из-за:

  • Частой замены расходников (болты, прокладки, замковые кольца).
  • Дополнительных трудозатрат на обслуживание (в среднем +1,5 нормо-часа в месяц на один погрузчик).
  • Риска внеплановых простоев (вероятность поломки в 3 раза выше, чем у цельных дисков).

• Ограниченный выбор шин: Разборные диски не совместимы с некоторыми типами бескамерных шин (например, Michelin X-TWEEL или Trelleborg TM600*), что сужает возможности оптимизации эксплуатационных характеристик (сцепление, износостойкость).

• Проблемы с сертификацией: В отраслях с жёсткими стандартами безопасности (пищевая промышленность, фармацевтика, нефтегаз) разборные диски могут не проходить аудит из-за риска неконтролируемого рассоединения компонентов. Например, стандарты ISO 5053 и DIN 7817 рекомендуют цельные диски для работы в зонах с повышенными требованиями к гигиене (из-за трудностей с очисткой стыков).

Сферы применения разборных дисков: отрасли и условия работы

Отрасли с максимальной эффективностью разборных дисков

Разборные диски для погрузчиков оптимальны в условиях, где требуется гибкость, быстрая замена изношенных элементов и адаптация к разным типам грузов. Их конструкция (съёмные сегменты или зубья) позволяет минимизировать простой техники и снижать эксплуатационные расходы. Ниже — ключевые отрасли и сценарии, где их применение экономически и технически оправдано.

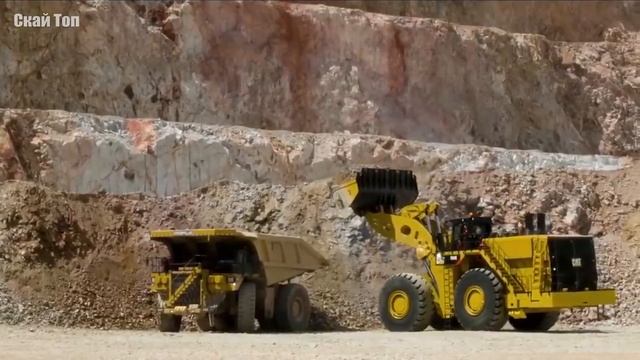

1. Горнодобывающая промышленность и карьеры

Условия работы:

• Абразивные грузы (руда, уголь, щебень, гравий).
• Высокая нагрузка на диск из-за крупногабаритных кусков материала.
• Экстремальные температуры и влажность.

Преимущества разборных дисков:

• Быстрая замена изношенных зубьев без демонтажа всего диска (критично для непрерывных циклов работы).
• Возможность использования зубьев из разных материалов (например, закалённая сталь для руды или карбид вольфрама для особо абразивных пород).
• Снижение веса по сравнению с цельными дисками (важно для мобильных погрузчиков в карьерах).

Примеры применения:

• Погрузка горной массы в самосвалы (например, CAT 988K, Komatsu WA600).
• Работа с драглайнами и экскаваторами в открытых карьерах.

2. Металлургия и переработка лома

Условия работы:

• Контакт с острыми кромками металлолома, стружкой, шлаком.
• Риск заклинивания груза между зубьями.
• Высокие динамические нагрузки при захвате тяжёлых слитков или пакетов лома.

Преимущества разборных дисков:

• Замена отдельных сегментов при повреждении (например, после контакта с арматурой или литым металлом).
• Регулируемый шаг зубьев для предотвращения застревания длинномерных отходов.
• Использование усиленных болтовых соединений (например, с фиксацией гайками Din 985 для виброустойчивости).

Примеры применения:

• Погрузчики Liebherr L 586, Volvo L350F на предприятиях по переработке лома.
• Манипуляторы с грейферными захватами в цехах вторичной переработки.

3. Лесная и деревообрабатывающая промышленность

Условия работы:

• Работа с брёвнами, щепой, пиломатериалами.
• Высокий риск забивания диска древесными отходами (кора, опилки).
• Необходимость бережного обращения с грузом (например, при погрузке пиломатериалов для мебельного производства).

Преимущества разборных дисков:

• Самоочищающаяся конструкция (зубья с большим зазором между сегментами).
• Возможность установки резиновых или полиуретановых накладок на зубья для защиты груза от повреждений.
• Лёгкая замена погнутых зубьев после контакта с замёрзшей древесиной или гвоздями в поддонах.

Примеры применения:

• Лесные погрузчики John Deere 644K, Ponsse Buffalo.
• Погрузка щепы в котельные или на производство ДСП.

4. Сельское хозяйство и переработка сыпучих грузов

Условия работы:

• Контакт с влажными, липкими материалами (зерно, силос, навоз).
• Коррозионная среда (удобрения, химикаты).
• Необходимость частой очистки диска от налипшего груза.

Преимущества разборных дисков:

• Антикоррозионные покрытия (оцинковка, нержавеющая сталь) для сегментов.
• Гибкая конфигурация — возможность установки зубьев с ребристой поверхностью для лучшего сцепления с влажным грузом.
• Быстрая замена при износе от абразивных удобрений (например, калийных солей).

Примеры применения:

• Погрузчики New Holland W170C, Case 521F на элеваторах и фермах.
• Работа с кормораздатчиками и силосными ямами.

5. Строительство и демонтаж

Условия работы:

• Погрузка строительного мусора (бетон, кирпич, асфальт).
• Риск попадания арматуры, гвоздей, проволоки между зубьями.
• Работа в стеснённых условиях (разбор завалов, ремонт дорог).

Преимущества разборных дисков:

• Ударопрочные сегменты из легированной стали (например, Hardox 450).
• Модульная конструкция позволяет быстро адаптировать диск под разный мусор (например, заменить зубья на гладкие пластины для работы с асфальтом).
• Минимизация простоев — замена повреждённого зуба занимает 5–10 минут (против 1–2 часов для цельного диска).

Примеры применения:

• Компактные погрузчики Bobcat S770, JCB 437 на объектах сноса зданий.
• Дорожные фрезы и асфальтоукладчики с погрузочными ковшами.

6. Порты и логистические хабы

Условия работы:

• Погрузка контейнеров, паллет, генеральных грузов.
• Высокие требования к точности захвата (риск повреждения тары).
• Работа в солёной среде (коррозия).

Преимущества разборных дисков:

• Замена отдельных зубьев при деформации от ударов о контейнеры.
• Использование немагнитных сплавов (например, алюминиевой бронзы) для работы с металлическими грузами в портах.
• Регулируемая высота зубьев для адаптации под разную тару (европаллеты, морские контейнеры).

Примеры применения:

• Портовые погрузчики Konecranes SMV, Kalmar DCE.
• Склады с автоматизированными системами погрузки.

Сравнительная таблица: Когда выбирать разборные диски

Критические условия, где разборные диски неэффективны

Несмотря на универсальность, разборные диски не рекомендуются в следующих случаях:

• Работа с мелкодисперсными грузами (песок, цемент) — зазоры между сегментами приводят к просыпанию.
• Высокоскоростные операции (например, роторные погрузчики) — болтовые соединения могут ослабнуть от вибрации.
• Экстремально низкие температуры (ниже -30°C) — риск хрупкого разрушения болтов.

В таких случаях цельные диски или специализированные захваты (например, клещевые грейферы) будут надёжнее.

Конструкция цельных дисков – материалы, технологии изготовления

Материалы для изготовления цельных дисков

Цельные диски для погрузчиков производятся из высокопрочных материалов, обеспечивающих износостойкость, ударопрочность и долговечность в условиях интенсивных нагрузок. Основные виды сырья:

• Сталь (углеродистая, легированная)

  • Марки: 45, 40Х, 65Г (для стандартных условий); 30ХГСА, 40ХН (для повышенных нагрузок).
  • Преимущества: Высокая прочность, устойчивость к деформациям, ремонтопригодность (возможность сварки).
  • Недостатки: Склонность к коррозии (решается гальваническим покрытием или окраской), больший вес по сравнению с алюминием.

• Алюминиевые сплавы (литейные, деформируемые)

  • Марки: АК7ч (литой), Д16Т (деформируемый).
  • Преимущества: Легкость (снижает нагрузку на трансмиссию погрузчика), коррозионная стойкость, хорошая теплопроводность (важно для тормозных систем).
  • Недостатки: Меньшая прочность при ударных нагрузках, высокая стоимость, сложность ремонта (сварка требует специального оборудования).

• Чугун (серый, высокопрочный)

  • Применение: Редко, в основном для бюджетных моделей или специальных условий (например, работы в агрессивных средах).
  • Преимущества: Дешевизна, виброустойчивость.
  • Недостатки: Хрупкость, большой вес, низкая ремонтопригодность.

• Композитные материалы (стеклопластик, углепластик)



  • Применение: Экспериментальные или специализированные модели (например, для пищевой промышленности, где требуется химическая инертность).
  • Преимущества: Коррозионная стойкость, малый вес.
  • Недостатки: Низкая ударопрочность, высокая цена, ограниченный ресурс.

Технологии производства цельных дисков

1. Литьё (наиболее распространённый метод)

Используется для стальных и алюминиевых дисков. Процесс включает этапы:

• Подготовка формы:
  • Для стали – песчано-глинистые смеси (дешёвые, но требуют обработки после литья).
  • Для алюминия – кокильное литьё (металлические формы для точной геометрии) или литьё под давлением (для сложных конструкций).
• Плавка и заливка:
  • Температура плавления стали: ~1500°C, алюминия: ~700°C.
  • Контроль газообразования (важен для предотвращения пор в структуре).
• Охлаждение и обработка:
  • Естественное или принудительное охлаждение (для стали – до 24 часов).
  • Термообработка (закалка + отпуск для стали; старение для алюминия) для снятия внутренних напряжений.
  • Механическая обработка (токарные станки, фрезеровка) для достижения точных размеров.

Преимущества литья: Возможность создания сложных геометрий, высокая производительность. Недостатки: Риск внутренних дефектов (раковины, трещины), необходимость постобработки.

2. Штамповка (для стальных дисков)

Применяется для дисков из листовой стали толщиной 4–12 мм. Этапы:

1. Резка заготовки (лазером или гильотиной).
2. Горячая/холодная штамповка на прессах усилием до 2000 тонн для формирования профиля.
3. Сварка (если диск состоит из нескольких частей, например, обод + центральная часть).
4. Термообработка (нормализация для снятия напряжений).
5. Балансировка на специализированных станках (допуск дисбаланса: ≤10 г·см).

Преимущества: Высокая прочность, меньший вес по сравнению с литыми дисками. Недостатки: Ограниченная сложность формы, высокая стоимость оснастки.

3. Ковка (для премиальных дисков)

Используется для дисков из легированной стали или алюминиевых сплавов в условиях экстремальных нагрузок. Процесс:

• Нагрев заготовки до 1100–1200°C (для стали).
• Формовка на молотах или прессах с постепенным приближением к конечной форме.
• Механическая обработка (фрезеровка, токарная обработка) для точности.
• Упрочняющая термообработка (закалка + отпуск).

Преимущества: Максимальная прочность, минимальный вес при сохранении жёсткости. Недостатки: Дорогостоящий процесс, низкая производительность.

4. Сварные конструкции

Применяются для дисков из комбинации материалов (например, стальной обод + алюминиевый центр) или для крупногабаритных дисков. Технология:

• Лазерная/аргонодуговая сварка для соединения элементов.
• Контроль швов (рентген, ультразвук) на отсутствие дефектов.
• Термообработка для снятия остаточных напряжений.

Преимущества: Гибкость в дизайне, возможность комбинировать материалы. Недостатки: Риск коррозии в зоне шва, высокая трудоёмкость.

Сравнение технологий по ключевым параметрам

Дополнительные обработки для повышения эксплуатационных свойств

1. Покрытия:
   • Цинкование (горячее или гальваническое) для защиты от коррозии.
   • Порошковая окраска (толщина слоя 60–120 мкм) для декоративности и защиты.
   • Анодирование (для алюминия) для увеличения износостойкости.
2. Упрочнение поверхности:
   • Азотирование (для стали) – повышает твёрдость до HV 600–800.
   • Дробеструйная обработка – снимает напряжения, увеличивает усталостную прочность.
3. Балансировка:
   • Статическая (на стенде) и динамическая (на вращающемся станке) для устранения дисбаланса.

Плюсы цельных дисков: надёжность, долговечность и простота обслуживания

Конструкционная целостность и устойчивость к деформациям

Цельные диски для погрузчиков изготавливаются из одного куска высокопрочной стали (чаще всего легированной марганцем или хромом) методом горячей штамповки или литья. Отсутствие сварных швов и разъёмных соединений исключает критические точки напряжения, где могли бы возникать трещины или коррозия. Это делает их предпочтительным выбором для условий с:

• Высокими динамическими нагрузками (например, работа на неровных поверхностях, частые удары о бордюры или стыки плит).
• Экстремальными температурами (от –40°C до +60°C), где разборные диски с болтовыми соединениями могут терять герметичность из-за теплового расширения металла.
• Агрессивными средами (химические заводы, порты с солёным воздухом), где коррозия быстрее разрушает крепёжные элементы разборных аналогов.

*При интенсивной эксплуатации (2 смены/день).

Минимальные затраты на техническое обслуживание

Цельные диски не требуют регулярной проверки креплений, что сокращает время простоя техники на 20–30% по сравнению с разборными аналогами. Их преимущества в обслуживании:

1. Отсутствие болтовых соединений:
   • Нет необходимости в периодической подтяжке гаек (каждые 200–300 моточасов для разборных дисков).
   • Исключены потери крепежа из-за вибраций, что актуально для погрузчиков, работающих на строительных площадках или в карьерах.
2. Упрощённая балансировка:
   • Цельная конструкция гарантирует равномерное распределение массы, тогда как разборные диски могут требовать балансировки после каждой разборки-сборки.
   • Дисбаланс менее 5 г·см (против 10–15 г·см у разборных), что снижает износ подшипников ступицы.
3. Лёгкость очистки:
   • Гладкая поверхность без пазов и полостей (характерных для болтовых соединений) препятствует накоплению грязи и абразивных частиц, которые ускоряют износ тормозных механизмов.

Пример из практики: На складах с высокой запылённостью (мукомольные комбинаты, цементные заводы) цельные диски служат на 30–40% дольше, так как отсутствуют щели, где мог бы скапливаться абразив.

Долговечность в условиях интенсивной эксплуатации

Цельные диски демонстрируют линейный износ (равномерное истончение материала), тогда как разборные часто выходят из строя из-за локальных повреждений (например, обрыв болта или трещина сварного шва). Ключевые факторы долговечности:

• Сопротивление усталости металла:
  • Отсутствие концентраторов напряжений (как в сварных швах) позволяет выдерживать до 1 млн циклов нагрузки без разрушения (по данным испытаний ISO 3864).
  • Разборные диски начинают требовать ремонта уже после 300–500 тыс. циклов.
• Устойчивость к коррозии:
  • Цельные диски часто покрывают цинком или эпоксидными составами методом горячего цинкования, что обеспечивает защиту на 10–12 лет (против 3–5 лет у окрашенных разборных дисков).
  • В морских портах или на предприятиях по переработке солей цельные диски не ржавеют в местах креплений, где у разборных аналогов коррозия разрушает болты за 2–3 года.

Экономический эффект: При средней стоимости цельного диска на 15–20% выше разборного, его срок окупаемости составляет 1,5–2 года за счёт сокращения расходов на:

• Замену крепежа (экономия ~$100–$200 в год на один погрузчик).
• Ремонт сварных швов (стоимость работ ~$150–$300 за случай).
• Простои техники на ТО (потери производительности ~$500–$1000 в год).

Простота монтажа и совместимость с шинами

1. Быстрая замена:
   • Установка цельного диска занимает 10–15 минут (против 30–40 минут для разборного с подтяжкой болтов).
   • Нет риска неправильной сборки, которая может привести к биению колеса или отрыву диска на ходу.
2. Универсальность посадочных размеров:
   • Цельные диски чаще соответствуют стандартам ISO 4209 и ETRTO, что гарантирует совместимость с большинством бескамерных и камерных шин для погрузчиков.
   • Разборные диски могут требовать адаптеров или прокладок для герметизации, что усложняет монтаж.
3. Безопасность при высоких скоростях:
   • Цельные диски не деформируются при движении на скоростях выше 40 км/ч (актуально для фронтальных погрузчиков на крупных логистических хабах).
   • Разборные диски при превышении скорости рискуют потерять герметичность, что ведёт к резкой потере давления в шине.

Рекомендации по применению:

• Оптимальны для:
  • Погрузчиков, работающих в многосменном режиме (склады, порты, металлургические комбинаты).
  • Техники, эксплуатируемой в условиях высокой влажности или запылённости.
  • Машин с шинами низкого давления (например, для работы на мягких грунтах), где важна жёсткость диска.
• Не подходят, если:
  • Требуется частая замена шин разных размеров (например, в автосервисах).
  • Эксплуатация ведётся в условиях крайне низких температур (ниже –40°C), где сталь может становиться хрупкой (в таких случаях используют специальные сплавы).

Минусы цельных дисков – случаи, когда они проигрывают разборным

1. Ограниченная ремонтопригодность и высокая стоимость замены

Цельные диски для погрузчиков представляют собой монолитную конструкцию, где обод и ступица выполнены как единое целое. Это создаёт критическую проблему при повреждениях:

• Невозможность частичного ремонта:

  • При деформации обода (вмятины, трещины) или износе посадочных поверхностей под шину весь диск подлежит замене, даже если ступица или крепёжные отверстия остаются исправными.
  • Разборные диски позволяют заменить только повреждённый элемент (обод, кольцо, ступицу), что снижает затраты на 40–60% по сравнению с полной заменой цельного диска.

• Стоимость нового цельного диска:

  • Цена цельного диска для среднетоннажного погрузчика (например, Toyota 8FGCU25) может превышать $800–1200 в зависимости от материала (сталь или алюминий).
  • Для сравнения, замена обода в разборном диске обходится в $200–400, а ступицы – в $150–300.

• Дополнительные расходы на демонтаж/монтаж:

  • Замена цельного диска требует полного снятия колеса с оси, что увеличивает время простоя техники и трудозатраты (в среднем на 30–50 минут дольше, чем замена элемента разборного диска).

2. Проблемы с балансировкой и вибрациями

Цельные диски более подвержены дисбалансу из-за особенностей конструкции:

• Неравномерный износ:

  • При эксплуатации в агрессивных условиях (гравий, строительные площадки) обод цельного диска изнашивается неравномерно, что приводит к потере балансировки.
  • Разборные диски позволяют периодически проворачивать обод относительно ступицы, выравнивая износ и продлевая срок службы.

• Сложность балансировки:

  • Цельные диски требуют прецизионной балансировки на станке при каждом ремонте шины или замене диска. В полевых условиях это часто невозможно, что приводит к:
  • Усиленному износу подшипников ступицы (срок службы сокращается на 20–30%).
  • Вибрациям на рулевом колесе, что ухудшает эргономику и повышает утомляемость оператора.
  • Риску повреждения гидросистемы погрузчика из-за постоянных микровибраций.

• Последствия дисбаланса для шин:

  • Неравномерная нагрузка на шину приводит к волнообразному износу протектора и сокращению её ресурса на 15–25%.

3. Ограниченная универсальность и проблемы совместимости

Цельные диски жёстко привязаны к конкретной модели погрузчика и типу шины, что создаёт логистические сложности:

• Невозможность адаптации под разные шины:

  • Разборные диски позволяют менять обод под разный профиль шины (например, с пневматической на суперэластичную или цельнолитую) без замены ступицы.
  • Цельные диски требуют полной замены при смене типа шин, что нерационально для предприятий, эксплуатирующих погрузчики в разных условиях (склад, уличная площадка, порты).

• Проблемы с нестандартными креплениями:

  • Некоторые погрузчики (например, Komatsu FD30T-16) имеют уникальные посадочные размеры ступиц (PCD, вылет ET). Цельные диски для таких моделей не взаимозаменяемы с аналогами других брендов, тогда как разборные позволяют подобрать совместимую ступицу и обод отдельно.

• Сложности при модернизации техники:

  • При установке уширенных колёс (для повышения устойчивости) или двухскатной ошиновки цельные диски часто не подходят по геометрии, тогда как разборные позволяют гибко комбинировать элементы.

4. Уязвимость к коррозии и механическим повреждениям

Конструкция цельных дисков предрасположена к ускоренному износу в агрессивных средах:

• Коррозия ступицы и крепёжных отверстий:

  • В цельных дисках влага и грязь скапливаются в стыке обода и ступицы, что приводит к:
  • Заклиниванию болтов при демонтаже (требуется резка или нагрев).
  • Ослаблению крепления колеса из-за ржавчины на посадочных поверхностях.
  • Разборные диски позволяют регулярно очищать и смазывать стыки между ободом и ступицей.

• Чувствительность к боковым нагрузкам:

  • Цельные диски менее устойчивы к ударам о бордюры или ямы, так как монолитная конструкция передаёт нагрузку на всю поверхность, что приводит к:
  • Трещинам в зоне перехода обода в ступицу (критическое место для цельных дисков).
  • Деформации посадочного буртика под шину, что ведёт к разгерметизации бескамерных шин.

• Сложности с восстановлением геометрии:



  • Повреждённый цельный диск практически не подлежит правке (особенно алюминиевые модели), тогда как обод разборного диска можно прокатать на станке или заменить.

5. Логистические и эксплуатационные неудобства

Цельные диски создают дополнительные сложности в обслуживании и хранении:

• Пример из практики: На крупном логистическом хабе в Ростовской области переход с цельных на разборные диски для погрузчиков Still RX 60 позволил сократить время замены колеса с 2,5 до 0,8 часов и снизить запас дисков на складе на 40% за счёт унификации ободов и ступиц.

Типичные области использования цельных дисков: где они незаменимы

Условия эксплуатации, где цельные диски демонстрируют превосходство

Цельные (монолитные) диски для погрузчиков проектируются для работы в экстремальных и высоконагруженных условиях, где разборные аналоги либо быстро выходят из строя, либо требуют неоправданно частых технических остановок. Их ключевое преимущество — отсутствие слабых точек (болтовых соединений, сварных швов, подвижных элементов), что минимизирует риски деформации, коррозии и механического износа. Ниже — детализированный разбор сфер, где их применение оправдано на 100%.

1. Работа с абразивными и агрессивными средами

Цельные диски изготавливаются из высокопрочных стальных сплавов (например, Hardox 400/500 или аналогичных марок с твердостью 350–500 HB), что делает их устойчивыми к истиранию. Типичные сценарии:

• Добыча и переработка полезных ископаемых:

  • Карьеры (гравий, щебень, руда) — постоянный контакт с острыми частицами приводит к интенсивному износу разборных дисков в местах крепления сегментов.
  • Драглайны и фронтальные погрузчики в горнодобывающей промышленности — цельные диски выдерживают удары крупных кусков породы без риска раскола или деформации.
  • Пример: На предприятиях по добыче бокситов или железной руды цельные диски служат в 2–3 раза дольше разборных за счет отсутствия зазоров, где скапливается абразив.

• Цементные и бетонные заводы:

  • Перемещение клинкера, шлака или сыпучих материалов с высокой абразивностью (например, кварцевый песок).
  • Цельные диски не забиваются цементной пылью (в отличие от разборных, где стыки сегментов становятся очагами накопления материала).

• Мусороперерабатывающие предприятия:

  • Сортировка ТБО, строительного мусора или металлолома — цельные диски не ломаются при попадании арматуры, проволоки или других металлических отходов между сегментами.

2. Эксплуатация в условиях высоких динамических нагрузок

Разборные диски склонны к ослаблению крепежа при частых ударных нагрузках, что приводит к люфту сегментов и их преждевременному износу. Цельные диски лишены этого недостатка, поэтому их используют в следующих случаях:

• Лесная и деревообрабатывающая промышленность:

  • Погрузка бревен, щепы или пиломатериалов — удары о твердые поверхности (например, при сбросе бревен с высоты) не деформируют монолитную конструкцию.
  • Работа на лесосеках с неровным рельефом (корни, камни), где разборные диски рискуют потерять сегменты.

• Металлургические комбинаты:

  • Перемещение слитков, чушек или лома — цельные диски не боятся точечных ударов (в отличие от разборных, где болты могут срезаться).
  • Работа в цехах с высокими температурами (до +300°C) — монолитная конструкция меньше подвержена термическим деформациям.

• Порты и контейнерные терминалы:

  • Погрузка тяжелых контейнеров (20–40 тонн) на грузовики или корабли — цельные диски гасят вибрации лучше разборных, предотвращая раскачивание груза.
  • Данные: В портах Роттердама и Гамбурга цельные диски используются на 80% погрузчиков из-за требований к безопасности и долговечности.

3. Работа в агрессивных химических и влажных средах

Разборные диски уязвимы к коррозии в местах крепления сегментов, особенно при контакте с солями, кислотами или влагой. Цельные диски литы или штампованы из цельного листа, что исключает образование ржавчины в стыках.

• Пример: На предприятиях по производству удобрений (аммиачная селитра, мочевина) цельные диски служат в 4–5 раз дольше разборных за счет стойкости к аммиачной коррозии.

4. Требования к повышенной безопасности и надежности

В некоторых отраслях риск поломки диска недопустим из-за угрозы жизни оператора или порчи дорогостоящего оборудования. Цельные диски здесь — единственный вариант:

• Атомная и энергетическая промышленность:

  • Перемещение радиоактивных отходов или тяжелого оборудования (турбины, реакторы) — цельные диски исключают риск падения груза из-за разрушения крепежа.
  • Стандарт: На АЭС используются диски с сертификацией по ISO 9001 и GOST Р 54122 (для ядерных объектов).

• Военная и оборонная сфера:

  • Погрузка боеприпасов, бронетехники или контейнеров с опасными грузами — цельные диски не имеют "слабых звеньев", которые могли бы стать причиной аварии.
  • Требование: Диски должны выдерживать нагрузку в 1,5–2 раза превышающую паспортную (по стандартам NATO AEP-54).

• Авиационные ангары и космодромы:

  • Перемещение деталей самолетов или ракетных ступеней — цельные диски гарантируют точность позиционирования (отсутствует люфт, как у разборных).

5. Экономическая целесообразность при длительных циклах работы

Несмотря на более высокую начальную стоиму (на 30–50% дороже разборных), цельные диски окупаются в следующих случаях:

• Круглосуточная эксплуатация (3 смены):

  • На предприятиях с повышенным временем наработки (например, логистические хабы Amazon или DHL) цельные диски не требуют остановок на техническое обслуживание (замена сегментов, подтяжка болтов).
  • Расчет: При работе 24/7 цельный диск окупается за 8–12 месяцев за счет сокращения простоев.

• Аренда техники:

  • Компании, сдающие погрузчики в аренду, отдают предпочтение цельным дискам, так как они меньше ломаются при неквалифицированном использовании.

• Удаленные объекты (нефтегазовые месторождения, горные прииски):

  • Доставка запасных частей для разборных дисков может занимать недели, тогда как цельные диски служат 3–5 лет без замены.

Критические ограничения разборных дисков, которые решают цельные

Сравнение разборных и цельных дисков по ключевым параметрам: вес, прочность, стоимость

1. Вес: влияние на производительность и эксплуатационные затраты

Вес диска напрямую влияет на грузоподъёмность погрузчика, расход топлива и износ ходовой части. Сравнение разборных и цельных конструкций показывает принципиальные различия:

• Разборные диски:

  • Легче на 15–30% за счёт модульной конструкции (обод + съёмный диск).
  • Преимущества:
  • Снижение нагрузки на подвеску и трансмиссию, что продлевает ресурс погрузчика.
  • Улучшенная манёвренность при работе в стеснённых условиях (склады, производственные цеха).
  • Экономия топлива до 5–8% (актуально для дизельных и газовых моделей).
  • Недостатки:
  • Меньшая устойчивость при высоких нагрузках (риск деформации обода при превышении допустимого веса).
  • Требуют более частой балансировки из-за возможного люфта в соединениях.

• Цельные диски:

  • Тяжелее на 20–40% из-за монолитной конструкции (литые или кованые).
  • Преимущества:
  • Повышенная устойчивость погрузчика при работе с максимальными нагрузками (например, контейнерные перевозки).
  • Лучшее распределение веса на колёсную базу, что снижает риск опрокидывания.
  • Недостатки:
  • Увеличенный расход топлива (до 10% при интенсивной эксплуатации).
  • Более высокая нагрузка на амортизаторы и подшипники ступиц, что ведёт к ускоренному износу.

Практический вывод: Разборные диски оптимальны для лёгких и средних погрузчиков (до 3 т) с частыми циклами разгрузки/загрузки. Цельные — для тяжёлых машин (от 5 т) и работ с неравномерными нагрузками (например, лесозаготовки, металлургия).

2. Прочность и долговечность: устойчивость к нагрузкам и внешним воздействиям

Прочность диска определяет безопасность эксплуатации, срок службы и ремонтопригодность. Ключевые различия:

• Разборные диски:

  • Слабое место — болтовые соединения и стыки, которые со временем ослабевают под вибрацией.
  • Преимущество — возможность частичного ремонта (замена только повреждённого сегмента).
  • Рекомендации:
  • Обязательная проверка крепежа каждые 500 моточасов.
  • Применение упрочнённых ободов для работы на неровных поверхностях (щебень, грунт).

• Цельные диски:

  • Преимущество — отсутствие слабых мест (нет швов, соединений).
  • Недостатки:
  • При трещинах или деформации требуется полная замена (стоимость выше, чем ремонт разборного).
  • Чувствительность к термическим нагрузкам (например, при работе в литейных цехах).
  • Рекомендации:
  • Использование кованых дисков для экстремальных условий (горнодобывающая промышленность).
  • Периодическая проверка на микротрещины (особенно после падений или столкновений).

Критические случаи:

• Разборные диски не подходят для погрузчиков, работающих с абразивными материалами (песок, руда) — песок проникает в стыки и ускоряет износ.
• Цельные диски обязательны при работе с вилочными захватами для длинномеров (бревна, трубы), где критична жёсткость конструкции.

3. Стоимость: первоначальные вложения vs. долгосрочные затраты

Экономическая целесообразность зависит от интенсивности эксплуатации и бюджета предприятия.

Сравнение затрат (на примере диска для погрузчика 3–5 т)

• Разборные диски:

  • Дешевле в покупке и ремонте, но требуют регулярного обслуживания (подтяжка болтов, балансировка).
  • Оптимальны для арендного бизнеса или компаний с ограниченным бюджетом.
  • Скрытые затраты:
  • Частая замена изношенных болтов и прокладок.
  • Риск простоя техники из-за поломки соединений.

• Цельные диски:

  • Дороже в 1,5–2 раза, но дешевле в долгосрочной перспективе за счёт минимального ТО.
  • Оптимальны для крупных предприятий с высокой нагрузкой на технику (логистические хабы, порты).
  • Экономия:
  • Снижение затрат на шиномонтаж (цельные диски реже требуют балансировки).
  • Меньше простоев из-за поломок.

Финансовый совет:

• Если погрузчик работает менее 1 500 моточасов в год, разборные диски выгоднее.
• При интенсивной эксплуатации (3 000+ моточасов) цельные диски окупаются за 3–4 года за счёт снижения ремонтных затрат.

Влияние типа диска на маневренность и грузоподъёмность погрузчика

Маневренность: как конструкция диска влияет на управляемость погрузчика

Тип диска напрямую определяет радиус разворота, устойчивость при движении с грузом и точность позиционирования погрузчика. Разборные и цельные диски ведут себя по-разному из-за особенностей конструкции, распределения массы и взаимодействия с покрытием.

1. Радиус разворота и поворотливость

• Цельные диски:

  • Имеют жёсткую монолитную конструкцию, что снижает люфт в соединениях и повышает точность управления.
  • Меньший радиус разворота (на 10–15% меньше, чем у разборных) за счёт отсутствия зазоров между сегментами.
  • Оптимальны для узких проходов (склады с шириной проезда < 3 м) и высокоточных операций (например, укладка паллет в стопки с минимальными зазорами).
  • Недостаток: при повреждении обода требуется замена всего диска, что увеличивает простой техники.

• Разборные диски:



  • Состоят из обода и съёмного центра, что добавляет люфт в соединениях (даже при правильной затяжке).
  • Радиус разворота увеличивается на 5–20% в зависимости от износа креплений и качества сборки.
  • Подходят для просторных площадок (порты, открытые склады), где маневренность некритична.
  • Преимущество: при повреждении обода достаточно заменить только его часть, что дешевле и быстрее.

2. Устойчивость при движении с грузом

• Центровка массы:

  • Цельные диски обеспечивают более предсказуемое распределение нагрузки благодаря отсутствию подвижных элементов. Это снижает риск опрокидывания при резких поворотах с грузом.
  • Разборные диски могут проседать под нагрузкой (из-за микроподвижности сегментов), что требует более плавного управления.

• Сцепление с покрытием:

  • Цельные диски лучше передают крутящий момент на колёса, что важно для погрузчиков с высокой грузоподъёмностью (> 5 тонн) или при работе на скользких поверхностях (мокрый бетон, металлические платформы).
  • Разборные диски склонны к проскальзыванию при интенсивных нагрузках из-за возможного ослабления креплений.

Грузоподъёмность: как диск влияет на допустимую нагрузку

Тип диска определяет максимальную нагрузку на колесо, износостойкость и риски деформации при эксплуатации. Здесь ключевую роль играют материал, конструкция и способ крепления.

1. Распределение нагрузки на ось

• Цельные диски:

  • Выдерживают на 20–30% большую нагрузку по сравнению с разборными аналогами того же размера за счёт отсутствия слабых мест (болтовых соединений).
  • Рекомендуются для тяжёлых погрузчиков (от 7 тонн) и интенсивных циклов работы (например, металлургические предприятия, где вес грузов превышает 10 тонн).
  • Материал: обычно сталь с высоким пределом текучести (марки 40Х, 30ХГСА), что предотвращает деформацию при ударных нагрузках.

• Разборные диски:

  • Ограничены прочностью креплений (болты, шпильки). При превышении нагрузки возможен сдвиг обода относительно ступицы, что ведёт к биению колеса.
  • Оптимальны для среднетоннажных погрузчиков (3–5 тонн) и сезонных работ (например, сельское хозяйство, где нагрузки переменные).
  • Материал обода: часто низкоуглеродистая сталь (марки Ст3), что дешевле, но менее износостойко.

2. Износостойкость и ресурс

• Цельные диски:

  • Срок службы в 1,5–2 раза выше разборных за счёт отсутствия подвижных частей.
  • Устойчивы к боковым нагрузкам (например, при движении по рельсам или неровностям).
  • Недостаток: при сильном ударе (например, наезд на бордюр) возможен изгиб диска, который невозможно восстановить.

• Разборные диски:

  • Быстрее изнашиваются в местах крепления (резьба болтов, посадочные поверхности).
  • Требуют регулярной проверки затяжки (каждые 200–300 моточасов), иначе возникает биение колеса, ведущее к вибрациям и преждевременному износу подшипников ступицы.
  • Преимущество: при повреждении обода его можно заменить отдельно, что дешевле полной замены диска.

3. Влияние на подвеску и трансмиссию

• Цельные диски:

  • Меньше вибраций передаётся на рулевое управление и трансмиссию, что снижает нагрузку на гидросистему погрузчика.
  • Важно для высокопроизводительных моделей (например, Toyota 8FGCU25, Komatsu FD30T), где точность и плавность хода критичны.

• Разборные диски:

  • Вибрации усиливаются при ослаблении креплений, что ведёт к:
  • Ускоренному износу амортизаторов и шарниров рулевых тяг.
  • Повышенной нагрузке на гидронасос и распределитель.
  • Рекомендуется использовать резиновые демпферы между ободом и центром для снижения вибраций.

Практические рекомендации по выбору

1. Для максимальной маневренности и грузоподъёмности:

   • Выбирайте цельные диски из легированной стали (например, Kessler 5000 series или Trelleborg).
   • Обязательна балансировка после установки, чтобы избежать биения на высоких скоростях.

2. Для экономии и лёгких нагрузок:



   • Подойдут разборные диски с усиленными болтами (класс прочности 10.9 или 12.9).
   • Контролируйте затяжку динамометрическим ключом (момент затяжки указывает производитель, обычно 400–600 Н·м).

3. Для агрессивных условий (строительные площадки, горнодобывающая промышленность):

   • Предпочтительны цельные диски с защитным покрытием (например, цинкование или порошковая покраска) для защиты от коррозии.
   • Альтернатива: разборные диски с ободами из износостойкой стали (марки Hardox 400), но с увеличенной частотой технического обслуживания.

Как тип диска сказывается на износе шин и подвески техники

Влияние конструкции диска на износ шин

Конструкция диска (разборный или цельный) напрямую определяет распределение нагрузок на шину, что сказывается на её равномерности износа, сроке службы и риске повреждений. Ключевые факторы:

• Жёсткость посадочного обода: Цельные диски обеспечивают монолитную опору для шины, минимизируя деформации при высоких нагрузках. Это снижает риск неравномерного износа протектора (например, "пилообразного" или локального стирания в зоне контакта с ободом). Разборные диски, особенно с болтовым креплением сегментов, могут создавать микроперекосы (до 0.5–1 мм) в местах стыков, что приводит к:

  • Ускоренному износу боковин шины из-за точечных нагрузок.
  • Риску отслоения корда при длительной эксплуатации на неровных поверхностях.

• Температурный режим: Цельные диски лучше отводят тепло от шины благодаря сплошной металлической структуре. Перегрев шины (особенно в условиях высоких скоростей или перегрузки) ускоряет деградацию резины и снижает сцепление. Разборные диски с воздушными зазорами между сегментами могут локально ухудшать теплоотдачу, что критично для пневматических шин с высоким внутренним давлением.

• Сопротивление боковым нагрузкам: При маневрировании (например, на складах с узкими проездами) боковые силы приводят к деформации шины. Цельные диски равномерно распределяют эти нагрузки, тогда как разборные могут вызывать неравномерное растяжение борта шины, что ведёт к:

  • Трещинам в зоне борта (особенно у шин с низким профилем).
  • Смещению протектора и ухудшению управляемости.

Воздействие на подвеску погрузчика

Тип диска влияет на динамические нагрузки, передаваемые через шину на подвеску и раму техники. Основные аспекты:

• Вибрации и удары: Разборные диски с неидеальной балансировкой (из-за люфтов в креплениях сегментов) генерируют высокочастотные вибрации, которые:

  • Ускоряют износ амортизаторов и втулок подвески (до 20–30% быстрее по сравнению с цельными дисками).
  • Провоцируют усталостные трещины в раме погрузчика при длительной эксплуатации на неровных поверхностях (например, на стройплощадках). Цельные диски, напротив, гасят вибрации за счёт жёсткой конструкции, снижая нагрузку на подвеску.

• Центровка колеса: Неточная сборка разборного диска (например, перекос сегментов на 1–2 мм) приводит к биению колеса, что:

  • Увеличивает нагрузку на ступичные подшипники (риск перегрева и заклинивания).
  • Вызывает неравномерный износ шарниров рулевого управления (особенно у техник с передней подвеской). Цельные диски исключают этот фактор, так как геометрия обода фиксирована на этапе производства.

• Нагрузка на ось: При движении по неровностям (например, рельсы, ямы) разборные диски могут деформироваться, изменяя угол наклона шины. Это приводит к:

  • Перераспределению веса на одну сторону оси, что ускоряет износ рессор или гидравлических цилиндров подвески.
  • Повышенному расходу топлива из-за увеличения сопротивления качению.

Практические рекомендации по снижению износа

1. Для цельных дисков:

   • Контролируйте давление в шинах: даже незначительное отклонение (±0.2 бар) ускоряет износ протектора на 10–15% из-за неравномерного распределения нагрузки.
   • Используйте шины с усиленным бортом (например, маркировка "Reinforced"), чтобы компенсировать жёсткость диска.

2. Для разборных дисков:

   • Ежемесячно проверяйте затяжку болтов сегментов (момент затяжки должен соответствовать спецификации производителя, обычно 80–120 Н·м).
   • Применяйте балансировочные грузики для компенсации возможных перекосов (особенно после замены шины).
   • Избегайте эксплуатации на мокрых или грязных поверхностях — попадание абразивных частиц в стыки сегментов ускоряет износ как диска, так и шины.

3. Общие меры:



   • Регулярно осматривайте боковины шин на предмет трещин или вздутий — это первые признаки неравномерных нагрузок от диска.
   • При работе на неровных поверхностях (например, щебень, рельсы) отдавайте предпочтение цельным дискам или используйте шины с усиленным каркасом (например, Michelin X-TWEEL для безвоздушных решений).

Экономический аспект: стоимость владения разборными vs. цельными дисками

Первоначальные затраты: сравнение цен на покупку

Разница в стоимости между разборными и цельными дисками начинается уже на этапе приобретения:

• Цельные диски обычно дешевле на 20–40% при первоначальной покупке. Это связано с простотой конструкции (отсутствие крепежных элементов, болтов, разъемных частей) и массовым производством. Например, стандартный цельный диск для вилочного погрузчика грузоподъемностью 2–3 тонны обойдется в $150–$300, тогда как разборный аналог — от $250 до $500+ в зависимости от производителя и материала.
• Разборные диски дороже из-за:
  • Сложной конструкции (составные части, высокопрочные болты, уплотнительные элементы).
  • Использования более износостойких материалов (например, закаленной стали для обода).
  • Дополнительных технологических операций (точная обработка стыковочных поверхностей).

Важно: Цена разборных дисков варьируется сильнее — бюджетные модели китайского производства могут стоить сопоставимо с цельными, но их ресурс и надежность часто ниже.

Эксплуатационные расходы: ремонт, замена, простои

1. Ремонтопригодность и стоимость восстановления

• Разборные диски:
  • Преимущество: Возможность частичного ремонта. При повреждении обода или ступицы заменяется только дефектная часть (стоимость новой ступицы — $80–$150, обода — $120–$250). Это снижает расходы на 30–50% по сравнению с полной заменой цельного диска.
  • Недостаток: Требуется квалифицированный сервис (неправильная сборка приводит к биению или разбалансировке). Стоимость работ по разборке/сборке — $50–$120 за диск.
• Цельные диски:
  • Недостаток: При деформации или трещинах подлежат только полной замене. Средняя стоимость нового диска — $200–$400.
  • Преимущество: Отсутствие риска неправильной сборки (нет крепежных элементов, которые могут ослабнуть).

2. Износ и частота замены

• Разборные диски служат дольше при правильной эксплуатации:
  • Ресурс обода — 5–7 лет (при работе на асфальте/бетоне).
  • Ступица выдерживает 10+ лет (если нет коррозии или механических повреждений).
  • Экономия: За 10 лет владения потребуется замена 1–2 ободов (вместо 3–4 цельных дисков).
• Цельные диски изнашиваются равномерно, но быстрее:
  • Средний срок службы — 3–5 лет при интенсивной эксплуатации.
  • Риск: Деформация под нагрузкой (например, при ударе о бордюр) часто делает диск непригодным для дальнейшего использования.

3. Простои техники

• Разборные диски сокращают простои:
  • Замена обода занимает 1–2 часа (против 3–4 часов на замену цельного диска с демонтажем колеса).
  • Возможность предварительной заготовки запасных частей (ободов, болтов).
• Цельные диски увеличивают время простоя:
  • Требуется полная замена, что может задержать погрузчик на полдня (с учетом ожидания нового диска на складе).

Долгосрочная стоимость владения (TCO): расчет на 5–10 лет

Для объективного сравнения рассмотрим общую стоимость владения (Total Cost of Ownership, TCO) на примере погрузчика, работающего 8 часов в день, 250 дней в году (средняя нагрузка).

Выводы из таблицы:

• Разборные диски экономичнее на 10–20% в долгосрочной перспективе (5+ лет), несмотря на высокую начальную цену.
• Цельные диски выгоднее только при краткосрочной эксплуатации (до 3 лет) или низкой интенсивности использования (например, складские погрузчики с нагрузкой до 1 тонны).

Факторы, влияющие на экономическую целесообразность

1. Тип покрытия:



   • Асфальт/бетон: Разборные диски оправданы (меньший износ обода).
   • Грунт/щебень: Цельные диски дешевле в замене (высокий риск деформации обода у разборных).

2. Грузоподъемность погрузчика:

   • До 2 тонн: Цельные диски часто выгоднее (низкая нагрузка → дольше служат).
   • От 3 тонн: Разборные диски окупаются за счет ремонтопригодности.

3. Наличие сервисного центра:

   • Если рядом нет квалифицированной мастерской для разборных дисков, цельные могут быть практичнее (меньше рисков неправильного ремонта).

4. Бюджетные ограничения:

   • При дефиците средств на старте цельные диски позволяют сэкономить на первоначальных затратах, но увеличат расходы в будущем.

Скрытые затраты: что часто упускают

• Балансировка колес:

  • Разборные диски требуют регулярной проверки балансировки (каждые 6–12 месяцев), что добавляет $20–$50 за процедуру.
  • Цельные диски реже разбалансируются, но при деформации балансировка бесполезна (требуется замена).

• Коррозия крепежных элементов:

  • В разборных дисках болты и стыки подвержены ржавчине (особенно при работе во влажных условиях). Замена крепежа обходится в $30–$80 за комплект.

• Утилизация:

  • Цельные диски проще сдать в металлолом (цена — $0.10–$0.30 за кг).
  • Разборные требуют разделки на части, что может увеличить стоимость утилизации.

Критерии выбора между разборными и цельными дисками для разных задач

1. Условия эксплуатации: ключевой фактор выбора

Тип диска определяется характером рабочей среды, где будет использоваться погрузчик. Основные критерии:

• Тип покрытия:

  • Цельные диски оптимальны для ровных, твёрдых поверхностей (асфальт, бетон, плитка). Их монолитная конструкция минимизирует риск деформации при высоких нагрузках на гладких покрытиях.
  • Разборные диски предпочтительны на неровных, мягких или абразивных поверхностях (гравий, грунт, щебень, снег). Возможность замены отдельных сегментов (обода, ступицы) продлевает срок службы при частых механических повреждениях.

• Климатические условия:

  • В морозных условиях (ниже –20°C) цельные диски из легированной стали менее подвержены хрупкости, чем разборные с болтовыми соединениями, которые могут ослабнуть.
  • При высокой влажности или коррозионной активности (порты, химические производства) разборные диски с антикоррозийным покрытием (цинк, полимер) служат дольше, так как повреждённые элементы заменяются локально.

• Наличие вибраций и ударных нагрузок:

  • Цельные диски лучше поглощают вибрации за счёт жёсткости, что критично для высокоскоростных погрузчиков (от 25 км/ч) или работы с хрупкими грузами (стекло, керамика).
  • Разборные диски с амортизирующими вставками (резина, полиуретан) снижают нагрузку на подвеску при езде по рельефным поверхностям.

2. Технические параметры погрузчика

Выбор диска зависит от конструктивных особенностей техники:

• Для дизельных погрузчиков (высокий крутящий момент) цельные диски предпочтительны из-за большей устойчивости к скручивающим нагрузкам.
• Электропогрузчики (низкий вес, манёвренность) могут эффективно использовать разборные диски, особенно если требуется частая смена колёс для разных задач.

3. Экономические и эксплуатационные факторы

Стоимость и срок службы

• Цельные диски:
  • Дороже на 30–50% при покупке, но дешевле в долгосрочной перспективе (срок службы 8–12 лет при правильной эксплуатации).
  • Не ремонтопригодны: при повреждении требуется полная замена.
• Разборные диски:
  • Дешевле на этапе покупки, но дороже в обслуживании (регулярная проверка крепежа, замена изношенных сегментов).
  • Срок службы: 5–7 лет при интенсивной эксплуатации, но возможность частичного ремонта снижает общие затраты на 20–40%.

Логистика и простои

• Цельные диски удобны для крупных парков техники с единым типом покрышек: минимальное время на замену (10–15 минут на колесо).
• Разборные диски выгодны при частой смене задач (например, переход с асфальта на грунт): замена обода занимает 3–5 минут, что сокращает простои.

Доступность запчастей

• Цельные диски стандартных размеров (например, 15×6.00 или 17.5×6.75) легко найти у большинства производителей (Michelin, Trelleborg, Continental).
• Разборные диски требуют точного подбора комплектующих по модели (например, ободы Budd или Accuride), что может усложнить заказ в регионах.

4. Специфические задачи и отраслевые рекомендации

Складская логистика

• Цельные диски:
  • Оптимальны для высокостеллажных складов (узкие проходы, ровный пол).
  • Минимизируют риск схода шины при резких манёврах.
• Разборные диски:
  • Применяются на погрузчиках с боковой загрузкой, где требуется частая смена колёс для работы на разных участках (зона приёмки, отгрузки).

Строительство и дорожные работы

• Разборные диски с усиленными ободами (типа "Rock") незаменимы при работе на щебне, строительных площадках, где высок риск повреждения диска.
• Цельные диски используются на асфальтоукладчиках или погрузчиках для бетонных работ (требования к точности движения).

Сельское хозяйство

• Разборные диски с широкими ободами (например, 12×24) позволяют устанавливать низкопрофильные шины для работы на мягких грунтах (поля, фермы).
• Цельные диски применяются на погрузчиках для животноводческих комплексов, где важна лёгкость мойки и устойчивость к химическим моющим средствам.

Порты и морские терминалы

• Цельные диски из нержавеющей стали или с порошковым покрытием защищены от солёной воды.
• Разборные диски с антикоррозийными болтами (например, из титана) используются на речных погрузчиках, где требуется частая замена изношенных элементов.

5. Резюме критериев в виде чек-листа

Для быстрого выбора используйте следующую схему:

1. Покрытие:
   • Ровное/твёрдое → цельный диск.
   • Неровное/мягкое → разборный диск.
2. Нагрузка:

   • 5 тонн → цельный.

   • <5 тонн → разборный (если нужна гибкость).
3. Бюджет:
   • Долгосрочная экономия → цельный.
   • Низкие первоначальные затраты → разборный.
4. Специфика задачи:
   • Высокая скорость/точность → цельный.
   • Частая смена условий → разборный.

Особенности монтажа и демонтажа разборных дисков – инструменты и техника безопасности

Инструменты для монтажа и демонтажа разборных дисков

Разборные диски для погрузчиков требуют специализированного инструмента, обеспечивающего точную посадку, равномерное распределение нагрузки и безопасность оператора. Основной комплект включает:

• Гидравлический домкрат (грузоподъёмностью не менее 5 тонн) – для подъёма погрузчика и фиксации в стабильном положении. Важно: использовать только домкраты с широкой опорной площадью, предотвращающей проседание на мягких грунтах.
• Динамометрический ключ (с диапазоном 200–600 Н·м) – для контроля момента затяжки болтов. Рекомендуемый момент указывается в технической документации диска (обычно 350–450 Н·м для большинства моделей).
• Ударный гайковёрт (пневматический или электрический) – ускоряет процесс откручивания прикипевших гаек, но запрещён для финальной затяжки (риск срыва резьбы).
• Съёмник ступичных гаек – для демонтажа корродированных или деформированных креплений. Пример: съёмники с рычажным механизмом (например, KUKKO 21-1).
• Монтажные лопатки (из закалённой стали) – для аккуратного отделения диска от ступицы без повреждения посадочных поверхностей.
• Смазочные материалы:
  • Медная паста (например, Loctite Copper Anti-Seize) – для резьбовых соединений, предотвращает прикипание.
  • Молибденовая смазка – для посадочных поверхностей диска и ступицы (снижает трение при монтаже).
• Защитные чехлы для болтов – предотвращают попадание грязи в резьбу при хранении.

Технология монтажа разборного диска

1. Подготовка погрузчика и рабочей зоны

• Установить погрузчик на ровную твёрдую поверхность (асфальт, бетон). Запрещено проводить работы на уклонах >5°.
• Зафиксировать колёса с противоположной стороны упорами (например, башмаками).
• Поднять погрузчик домкратом, обеспечив зазор не менее 20 см между колесом и землёй. Критическое правило: домкрат должен опираться на раму или специальные точки подъёма (указаны в руководстве по эксплуатации).
• Снять колесо, очистить ступицу от грязи и ржавчины металлической щёткой.

2. Установка диска

1. Проверка посадочных поверхностей:
   • Осмотреть ступицу на наличие задиров, коррозии или деформаций. При обнаружении – обработать напильником или заменить компонент.
   • Нанести тонкий слой молибденовой смазки на контактные плоскости диска и ступицы.
2. Сборка компонентов:
   • Установить основной диск на ступицу, совместив центровочные отверстия.
   • Надеть обод и зафиксировать его стопорным кольцом (при его наличии в конструкции).
   • Вставить болты и руками закрутить гайки до упора (для центровки).
3. Затяжка креплений:
   • Использовать динамометрический ключ, следуя крестообразной схеме (последовательность: 1–3–5–2–4).
   • Момент затяжки:
     • Первый этап: 50% от номинального (например, 175 Н·м для номинала 350 Н·м).
     • Второй этап: 100% номинала.
     • Третий этап (через 100 км пробега): повторная проверка момента.

Технология демонтажа разборного диска

1. Освобождение креплений

• Очистить гайки и болты от грязи сжатым воздухом или щёткой.
• Нанести проникающую смазку (например, WD-40 Specialist) на резьбу и выждать 10–15 минут.
• Открутить гайки ударным гайковёртом (на низких оборотах), затем завершить ручным ключом.

2. Съём диска

• Использовать монтажные лопатки, аккуратно поддевая диск в двух диаметрально противоположных точках.
• Запрещено бить по диску молотком – это деформирует посадочные поверхности.
• При прикипании диска к ступице:
  • Применить съёмник с гидравлическим приводом (например, OTC 7315A).
  • Альтернатива: нагреть обод газовой горелкой (до 100–150°C), затем повторить попытку съёма.

Техника безопасности при работе

Дополнительные требования:

• Запрещено проводить работы одному оператору – обязательно наличие помощника для страховки.
• Проверка болтов: после монтажа визуально осмотреть все крепления на отсутствие трещин или деформаций.
• Хранение разобранных дисков: складывать на деревянных поддонах, избегая контакта с влагой.

Типичные ошибки и их последствия

Обслуживание и ремонт: что проще – цельные или разборные диски?

Сравнение обслуживания и ремонта цельных и разборных дисков

1. Удобство диагностики повреждений

Цельные диски требуют полного демонтажа для осмотра внутренних компонентов (подшипников, сальников, уплотнений). Повреждения часто выявляются только после разборки, что увеличивает время простоя техники. Типичные проблемы:

• Трещины в литом корпусе (не подлежат ремонту, только замена).
• Износ посадочных мест под подшипники (требует токарной обработки или замены диска).
• Коррозия внутренних полостей (особенно в условиях высокой влажности или химически агрессивных сред).

Разборные диски позволяют визуально оценить состояние ключевых узлов без полной разборки:

• Быстрый доступ к ступице, подшипникам и тормозным механизмам через съёмные крышки.
• Возможность частичной замены изношенных деталей (например, только обода при повреждении, без замены ступицы).
• Раннее выявление люфтов, течей смазки или деформаций обода.

Пример: На разборном диске трещина в ободе устраняется заменой только повреждённой части (стоимость ~20–30% от нового диска), тогда как цельный диск придётся менять полностью.

2. Сложность и время ремонта

Ключевой фактор: Разборные диски в 2–3 раза быстрее ремонтируются благодаря модульной конструкции. Например, замена сальника на цельном диске занимает 6–8 часов (с учётом запрессовки), на разборном — до 1 часа.

3. Стоимость и доступность запчастей

• Цельные диски:

  • Высокая стоимость нового диска (от 50 до 200% дороже разборного аналога).
  • Дефицит запчастей: Подшипники, сальники и ступицы часто поставляются только в сборе с диском.
  • Ремонт экономически нецелесообразен при повреждении корпуса (например, трещина от ударной нагрузки).

• Разборные диски:

  • Низкая стоимость ТО: Замена отдельных компонентов (обод ~30% цены диска, подшипник ~10–15%).
  • Унификация деталей: Ступицы и подшипники часто взаимозаменяемы с другими моделями погрузчиков.
  • Возможность восстановления: Изношенные ободы можно проточить (при сохранении минимальной толщины стенки) или заменить на новые.

Экономический расчёт: Ремонт разборного диска (замена обода + подшипники) обходится в 3–5 раз дешевле, чем покупка нового цельного диска той же грузоподъёмности.

4. Технические нюансы обслуживания

Цельные диски

• Требования к квалификации:
  • Необходим опыт работы с гидравлическим оборудованием (например, для запрессовки подшипников с натягом).
  • Ошибки при монтаже (перекос, недостаточный нагрев) приводят к преждевременному износу (ресурс снижается на 30–50%).
• Специфика смазки:
  • Закрытая конструкция усложняет контроль уровня смазки. Рекомендуется полная замена каждые 2 000 моточасов (даже при отсутствии течей).
  • Использование высокотемпературных смазок (например, Mobil XHP 222) обязательно для дисков, работающих в условиях экстремальных нагрузок.

Разборные диски

• Простота ТО:
  • Регулярная смазка через пресс-маслёнки (интервал — каждые 500 моточасов).
  • Возможность визуального контроля состояния подшипников без разборки (через смотровые окна в некоторых моделях).
• Регулировки:
  • Люфт ступицы устраняется подтяжкой гайки (в цельных дисках требуется замена распорных колец).
  • Тормозные механизмы (если интегрированы) обслуживаются отдельно, без демонтажа диска.

5. Когда ремонт невозможен или невыгоден

• Цельные диски:

  • Трещины в зоне крепления к ступице (риск обрыва при нагрузке).
  • Деформация посадочного отверстия под подшипник (не подлежит восстановлению).
  • Коррозия более 30% площади (особенно для дисков из высокопрочной стали).

• Разборные диски:

  • Износ резьбовых соединений ступицы (требует замены всего узла).
  • Повреждение фланца крепления к оси погрузчика (сварка недопустима из-за риска разбалансировки).
  • Многократные правки обода (приводят к утонению металла и риску разрыва).

6. Рекомендации по выбору с учётом обслуживания

1. Для интенсивной эксплуатации (3+ смены в день):

   • Разборные диски — оптимальны благодаря быстрому ремонту и низкой стоимости ТО.
   • Исключение: Цельные диски с усиленным корпусом (например, Michelin X Tweel) для работы в агрессивных средах (рудники, химические производства), где разборные узлы быстро выходят из строя.

2. Для сезонного или лёгкого использования (склады, сельское хозяйство):

   • Цельные диски с герметичными подшипниками (ресурс до 10 000 часов при правильном ТО).
   • Преимущество: меньше точек потенциальных поломок (нет резьбовых соединений, сальников).

3. Для арендного парка:

   • Разборные диски позволяют минимизировать простой и сократить расходы на запчасти.
   • Важно: Вести журнал технического состояния каждого узла для планирования замены изношенных деталей.

Практический совет: При покупке разборных дисков проверяйте наличие сервисных комплектов (обода, подшипники, сальники) у производителя. Некоторые бренды (Camso, Trelleborg) предлагают модульные системы, где 80% деталей взаимозаменяемы между моделями.

Перспективы развития: инновации в конструкции дисков для погрузчиков

Тренды в материалах: переход к композитам и высокопрочным сплавам

Современные производители дисков для погрузчиков активно отказываются от традиционных стальных конструкций в пользу композитных материалов и высокопрочных алюминиевых сплавов. Причины:

• Снижение веса на 20–40% без потери прочности, что уменьшает нагрузку на гидравлику и повышает топливную эффективность.
• Коррозионная стойкость: Композиты (например, углепластик с полимерной матрицей) не ржавеют, что критично для работы в агрессивных средах (химические заводы, морские порты).
• Ударопоглощение: Полимерные диски лучше гасят вибрации, снижая износ подшипников и шин.

Модульные и "умные" конструкции

Разборные диски эволюционируют в сторону модульных систем, где отдельные элементы (ступица, обод, крепления) стандартизированы и взаимозаменяемы. Это позволяет:

• Быстро адаптировать погрузчик под разные задачи (например, заменить обод для работы с шинами низкого давления или гусеничными траками).
• Упростить ремонт: Повреждённый сегмент заменяется за 10–15 минут без демонтажа всего диска.

Инновационные решения:

• "Click-system" (например, у Bolt-on Wheels): Крепление обода без болтов — за счёт замковых соединений, снижающих время замены на 70%.
• Встроенные датчики:
  • Датчики нагрузки (пьезоэлектрические) предупреждают о перегрузе в реальном времени.
  • Температурные сенсоры сигнализируют о перегреве ступицы (критично для работы в горячих цехах).
  • RFID-метки для автоматизированного учёта износа и сервисного обслуживания.

Аэродинамика и энергоэффективность

Для погрузчиков, работающих на больших площадках (аэропорты, логистические хабы), актуальны диски с оптимизированной геометрией:

• Закрытые ободы с гладкой поверхностью снижают турбулентность воздуха, уменьшая сопротивление на 8–12% (экономия топлива/энергии до 5%).
• Вентиляционные каналы в цельных дисках улучшают охлаждение тормозных систем, что продлевает их ресурс на 30–40%.

Пример: Диски Michelin Tweel (бескамерные, с полимерными "спицами") сокращают расход топлива на 3% за счёт снижения веса и сопротивления качению.

Экологические инновации: переработка и биоразлагаемые материалы

Производители внедряют циркулярные технологии:

1. 100% перерабатываемые диски:
   • Компания Mefro выпускает алюминиевые диски из вторичного сырья (до 90% переработанного металла).
   • Полимерные композиты (Green Wheel Tech) разлагаются на 80% за 5–7 лет в промышленных условиях.
2. Безмасляные подшипники:
   • Керамические или графитовые втулки (например, у SKF) исключают утечки смазки, снижая загрязнение почвы.
3. Покрытия без хрома:
   • Замена гальванического хромирования на PVD-покрытия (физическое осаждение паров) или керамические напыления (например, Cerakote), которые нетоксичны и в 3 раза долговечнее.

Автоматизация и 3D-печать

• Аддитивные технологии позволяют создавать диски с оптимизированной топологией (например, решётчатые структуры внутри обода), снижая вес на 15–25% при сохранении жёсткости.
  • Пример: Volvo тестирует титановые диски, напечатанные на 3D-принтере, для погрузчиков в горнодобывающей промышленности.
• Роботизированная сборка:
  • Лазерная сварка и автоматизированные линии (например, у Alcoa) сокращают брак до 0,5% и ускоряют производство в 2 раза.

Перспективные направления (2025–2030)

1. Самозалечивающиеся материалы:
   • Полимеры с микрокапсулами силикона (Autonomic Materials) "затягивают" трещины при повреждении.
2. Активное охлаждение:
   • Встроенные тепловые трубки (heat pipes) для отвода тепла от тормозов (прототипы Bosch).
3. Диски с изменяемой геометрией:
   • Адаптивные ободы, расширяющиеся при увеличении нагрузки (патенты Goodyear).
4. Интеграция с IoT:
   • Диски как часть "умной" телеметрической системы погрузчика, передающей данные о нагрузке, температуре и износе в облако.

Реальные кейсы: когда переход с одного типа дисков на другой оправдан

1. Переход с разборных на цельные диски: экономия на масштабе и снижение простоев

Оправдан в условиях интенсивной эксплуатации парка погрузчиков (10+ единиц техники) с однотипными задачами. Ключевые сценарии:

• Складская логистика с высокой нагрузкой на колёса Цельные диски (литые или штампованные) выигрывают при:

  • Работе на асфальте/бетоне (меньше риск деформации обода).
  • Частых ударных нагрузках (например, при заезде на погрузочные рампы под углом).
  • Ежедневной эксплуатации (разборные требуют регулярной проверки болтов, цельные — только визуального осмотра).

  Пример: Логистический центр с 15 вилочными погрузчиками, работающими в 3 смены. Переход на цельные диски снизил простои на 28% за счёт устранения проблем с ослаблением креплений разборных дисков (данные компании Toyota Material Handling).

• Агрессивные условия: химические производства, металлургия Цельные диски из легированной стали или алюминия устойчивы к:

  • Коррозии (в отличие от разборных с болтовыми соединениями, где скапливается влага).
  • Температурным перепадам (например, в цехах с термообработкой металла).

  Кейс: Завод по производству удобрений перешёл на цельные диски после того, как разборные выходили из строя каждые 4–6 месяцев из-за коррозии от аммиачных паров.

2. Обратный переход: когда разборные диски вытесняют цельные

Разборные диски актуальны в нестандартных или динамично меняющихся условиях, где гибкость важнее долговечности.

• Сезонные или проектные работы

  • Строительные площадки: Разборные диски позволяют быстро заменить повреждённый обод без демонтажа всей ступицы (цельный диск пришлось бы списывать целиком).
  • Аренда техники: Компании проката предпочитают разборные диски для унификации парка — один тип ступицы подходит для разных размеров колёс.

  Пример: Строительная компания, арендующая погрузчики для краткосрочных проектов, сэкономила 12% на запасных частях, используя разборные диски с взаимозаменяемыми ободами (отчёт компании Hyster-Yale*).

• Эксплуатация в удалённых регионах В условиях ограниченного доступа к сервису разборные диски выгоднее:

  • Можно везти только обода или кольца, а не полный комплект дисков.
  • Ремонт возможен на месте (например, в карьерах или лесозаготовительных предприятиях).

  Кейс: Горнодобывающее предприятие в Сибири сократило логистические издержки на 40%, перейдя на разборные диски — вместо доставки цельных дисков весом 50+ кг техник возил только повреждённые сегменты.

3. Гибридные решения: когда комбинируют оба типа

В некоторых случаях оправдан параллельное использование разборных и цельных дисков на одном парке техники.

Пример: Дистрибьюторский центр использует цельные диски на основных погрузчиках (работают только в закрытом ангаре) и разборные — на вспомогательных (выезжают на улицу для разгрузки фур). Это снизило общие затраты на 15% за счёт оптимизации ремонтного фонда.

4. Критические ошибки при переходе: чего избегать

• Игнорирование нагрузки на ось Цельные диски не всегда выдерживают предельные нагрузки (например, на погрузчиках грузоподъёмностью 10+ тонн). Разборные с усиленными болтами могут быть надёжнее.

• Экономия на качестве креплений При переходе на разборные диски дешёвые болты или неправильный момент затяжки приводят к самооткручиванию (риск аварии). Решение: использовать болты класса 10.9 с фиксирующей жидкостью (Loctite).

• Неучёт климатических условий В морозных регионах (-30°C и ниже) цельные алюминиевые диски становятся хрупкими. Разборные стальные — предпочтительнее.

5. Финансовый анализ: когда переход окупается

Вывод по окупаемости:

• Цельные диски выгодны при длительной эксплуатации (от 5 лет) и низких рисках повреждений.
• Разборные оправданы при непредсказуемых нагрузках или ограниченном бюджете на запчасти.
