Классификация дисков для погрузчиков: основные критерии и области применения**

Критерии классификации дисков для погрузчиков

Диски для погрузчиков классифицируются по нескольким ключевым параметрам, определяющим их эксплуатационные характеристики, совместимость с техникой и применимость в различных условиях. Основные критерии делятся на конструктивные, материальные и функциональные.

1. По материалу изготовления

Материал диска напрямую влияет на прочность, износостойкость, вес и стоимость. Выбор зависит от интенсивности эксплуатации, типа грузов и условий работы.

Примечание: Для погрузчиков, эксплуатируемых в условиях высокой влажности или контакта с химикатами, предпочтительны алюминиевые или композитные диски во избежание коррозии. Стальные диски требуют дополнительной антикоррозийной обработки.

2. По конструктивному исполнению

Конструкция диска определяет способ крепления шины, распределение нагрузки и совместимость с разными типами колёс.

2.1. По типу посадочного обода

• Глухой обод (неразъёмный)

  • Цельная конструкция без разъёмов.
  • Преимущества: высокая жёсткость, надёжность при высоких нагрузках.
  • Недостатки: сложность монтажа/демонтажа шины (требует специального оборудования).
  • Применение: тяжёлые промышленные погрузчики, техники для горнодобывающей отрасли.

• Разъёмный обод

  • Состоит из двух или трёх частей, скрепляемых болтами.
  • Преимущества: лёгкий монтаж шины, возможность замены без демонтажа колеса.
  • Недостатки: меньшая жёсткость, риск ослабления креплений при вибрациях.
  • Применение: складские погрузчики, техники с частыми сменами шин.

• Обод с фиксирующим кольцом (бескамерные шины)

  • Оснащён специальным замковым кольцом для герметизации.
  • Преимущества: совместимость с бескамерными шинами, снижение риска проколов.
  • Применение: погрузчики для работы на неровных поверхностях (строительные площадки, порты).

2.2. По форме профиля

• Плоский профиль

  • Упрощённая конструкция для жёстких шин (например, суперэластичных или полиуретановых).
  • Применение: погрузчики для внутренних работ (склады, производственные цеха).

• Глубокий профиль (с бортами)

  • Предназначен для пневматических шин с высоким давлением.
  • Применение: техники для внешних работ (карьерные, портовые погрузчики).

3. По функциональному назначению

Диски подбираются исходя из типа шин, нагрузки и условий эксплуатации.

3.1. Совместимость с типами шин

3.2. Специализированные диски

• Диски для погрузчиков с боковой загрузкой**

  • Усиленная конструкция с дополнительными рёбрами жёсткости.
  • Предотвращают смещение шины при боковых нагрузках (например, при работе с длинномерными грузами).

• Диски для низкотемпературных условий**

  • Изготавливаются из морозостойких сплавов (например, алюминий с добавками магния).
  • Применяются на холодильных складах или в северных регионах (температура ниже −30°C).

• Диски с встроенными датчиками давления**

  • Оснащены сенсорами для мониторинга состояния шин в реальном времени.
  • Актуальны для техник, эксплуатируемых в режиме 24/7 (логистические хабы, порты).

4. По стандартам и сертификации

Диски должны соответствовать международным стандартам, гарантирующим безопасность и совместимость:

• ISO 4209 – требования к ободам для пневматических шин.
• ETRTO (European Tyre and Rim Technical Organisation) – стандарты размеров и маркировки.
• DOT (США) – сертификация для дисков, используемых в Северной Америке.

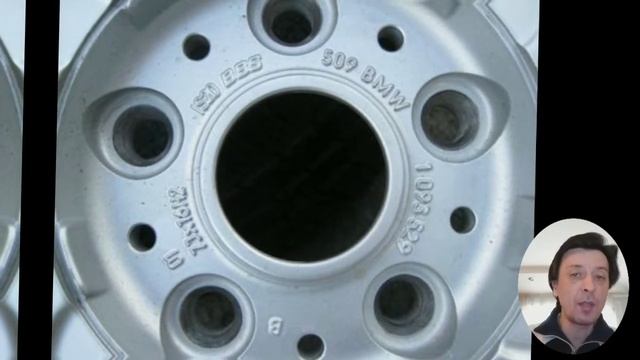

Важно: При замене дисков необходимо проверять маркировку на соответствие посадочному диаметру (например, 15×6.00), вылету (ET) и центровочному отверстию (PCD). Несовпадение параметров приводит к вибрациям, ускоренному износу подвески и риску аварий.

Конструктивные особенности дисков: общие принципы и влияние на эксплуатацию**

Основные элементы конструкции дисков погрузчиков

Диски для погрузчиков представляют собой сложные инженерные изделия, конструкция которых определяет их прочность, износостойкость и приспособленность к конкретным условиям эксплуатации. Ключевые элементы, формирующие функциональность диска, включают:

1. Основание (корпус диска)

   • Изготавливается из высокопрочной стали (марки S355, S420 или аналогичных) или алюминиевых сплавов (для облегчённых моделей).
   • Форма основания:
     • Плоское – простота изготовления, но меньшая жёсткость. Применяется в дисках для лёгких нагрузок (складские погрузчики).
     • Ребристое/усиленное – повышает жёсткость и распределяет нагрузку. Типично для тяжелонагруженных дисков (карьерные, портовые погрузчики).
     • Коническое – улучшает центровку колеса и снижает риск деформации при боковых нагрузках.
   • Толщина металла: варьируется от 4–6 мм (легкие диски) до 10–12 мм (для экстремальных условий). Утонение ведёт к риску коробления, утолщение – к увеличению массы и инерционности.

2. Ступичная часть



   • Посадочный диаметр (PCD – Pitch Circle Diameter) стандартизирован под крепёжные болты (например, 5×139.7 мм для многих колёсных погрузчиков).
   • Центральное отверстие (DIA) должно точно соответствовать диаметру ступицы погрузчика. Несоосность ведёт к биению колеса и ускоренному износу подшипников.
   • Фланец ступицы:
     • Плоский – для дисков с разъёмным ободом.
     • Конусный – обеспечивает самозатягивание при затяжке гаек (используется в тяжелонагруженных машинах).

3. Обод (борт диска)

   • Профиль обода определяет совместимость с шиной:
     • 5° (стандартный) – универсален для большинства пневматических и цельнолитых шин.
     • 15° (глубокий) – для безкамерных шин, улучшает герметичность.
     • Плоский (для цельнолитых шин) – исключает риск соскакивания шины при высоких боковых нагрузках.
   • Высота борта:
     • Низкий борт (до 50 мм) – облегчает монтаж/демонтаж шины, но снижает устойчивость к деформации.
     • Высокий борт (свыше 70 мм) – повышает жёсткость, но усложняет обслуживание.

4. Крепёжные отверстия

   • Количество и расположение:
     • Чётное число (4, 5, 6 или 8) для равномерного распределения нагрузки.
     • Асимметричное расположение (например, в дисках для телескопических погрузчиков) компенсирует неравномерные нагрузки при работе с грузом на вылете.
   • Форма отверстий:
     • Конические – для болтов с конусной головкой (повышают надёжность крепления).
     • Цилиндрические – для стандартных гаек с шайбами.

5. Вентиляционные отверстия (для пневматических шин)

   • Предотвращают перегрев тормозных механизмов и шины.
   • Форма и количество:
     • Прямоугольные/овальные – оптимальны для потока воздуха.
     • Круглые – проще в изготовлении, но менее эффективны.
   • Расположение: равномерно по окружности, но не в зоне максимальных нагрузок (например, рядом со ступицей).

Влияние конструкции на эксплуатационные характеристики

Типичные конструктивные решения для различных условий эксплуатации

1. Диски для складских погрузчиков

   • Особенности:
     • Лёгкое основание (толщина 4–5 мм).
     • Плоский или 5° обод для пневматических шин низкого давления.
     • Минимальное количество вентиляционных отверстий (или их отсутствие).
   • Преимущества: низкая масса, простота монтажа.
   • Ограничения: не пригодны для работы на неровных поверхностях.

2. Диски для карьерных и портовых погрузчиков

   • Особенности:
     • Усиленное ребристое основание (10–12 мм).
     • Конусный фланец ступицы для самозатягивания.
     • Глубокий обод (15°) для безкамерных шин высокого давления.
     • Дополнительные рёбра жёсткости на диске.
   • Преимущества: устойчивость к ударным нагрузкам, долговечность.
   • Ограничения: высокая масса, сложность замены шин.

3. Диски для телескопических погрузчиков

   • Особенности:
     • Асимметричное расположение крепёжных отверстий.
     • Увеличенный вылет (ET) для компенсации нагрузки на стрелу.
     • Обод с усиленными бортами (высота 70+ мм).
   • Преимущества: стабильность при работе с грузом на вылете.
   • Ограничения: ограниченная совместимость с другими типами погрузчиков.

Критические ошибки при выборе и эксплуатации

1. Игнорирование PCD и DIA



   • Последствия: биение колеса, ускоренный износ ступичных подшипников, риск отрыва диска.
   • Решение: использовать лазерный измеритель для проверки совместимости.

2. Несоответствие профиля обода типу шины

   • Последствия: разгерметизация (для безкамерных шин), соскакивание шины при поворотах.
   • Решение: сверяться с таблицей совместимости ободов и шин (например, стандарты ETRTO).

3. Экономия на материале

   • Последствия: коррозия (для алюминиевых дисков в агрессивных средах), деформация (для тонкостенных стальных дисков).
   • Решение: для морских портов и химических производств выбирать диски из нержавеющей стали или с порошковым покрытием.

4. Неправильная затяжка болтов

   • Последствия: самооткручивание, разрушение резьбы, аварийные ситуации.
   • Решение: использовать болты с самоконтрящимися гайками и проверять момент затяжки после первых 100 часов работы.

Материалы для изготовления дисков: сравнительный анализ прочности и износостойкости**

Стальные диски: стандартное решение с высокой прочностью

Сталь остаётся наиболее распространённым материалом для изготовления дисков погрузчиков благодаря оптимальному сочетанию прочности, износостойкости и стоимости. Основные марки сталей, используемые в производстве:

• Углеродистая сталь (AISI 1045, Ст45)

  • Прочность: Предел текучести ~500–600 МПа, предел прочности ~700–850 МПа.
  • Износостойкость: Средняя. Подвержена абразивному износу при работе с сыпучими материалами (песок, щебень). Требует закалки или цементации для повышения твёрдости поверхности (до 50–55 HRC).
  • Применение: Диски для погрузчиков общего назначения, работающих в умеренных условиях (склады, логистические центры).
  • Недостатки: Коррозия при отсутствии защитного покрытия (оцинковка, порошковая краска), склонность к деформациям при ударных нагрузках.

• Легированная сталь (40Х, 42CrMo4)

  • Прочность: Предел текучести ~800–900 МПа, предел прочности ~1000–1200 МПа после термообработки.
  • Износостойкость: Высокая благодаря легирующим элементам (хром, молибден). Твёрдость поверхности достигает 55–60 HRC.
  • Применение: Диски для тяжелых погрузчиков (карьерные, портовые), работающих с абразивными грузами (руда, уголь).
  • Преимущества: Устойчивость к ударным нагрузкам, меньшая склонность к коррозии по сравнению с углеродистыми сталями.

• Высокопрочная сталь (HARDOX, STRENX)

  • Прочность: Предел текучести до 1300 МПа (HARDOX 500).
  • Износостойкость: Экстремально высокая (твёрдость 450–550 HB). Сопротивление абразивному износу в 3–5 раз выше, чем у обычной стали.
  • Применение: Диски для специализированной техники (горнодобывающая отрасль, переработка металлолома).
  • Особенности: Дорогостоящая, но окупается за счёт продления срока службы в 2–4 раза.

Чугунные диски: бюджетная альтернатива с ограниченной прочностью

Чугун используется реже стали, но находит применение в дисках для лёгких и средних погрузчиков благодаря низкой стоимости и хорошим литейным свойствам. Основные типы:

• Серый чугун (СЧ20, СЧ25)

  • Прочность: Предел прочности ~200–300 МПа, хрупкий при ударных нагрузках.
  • Износостойкость: Низкая. Быстро изнашивается при трении о абразивные поверхности.
  • Применение: Диски для вилочных погрузчиков малой грузоподъёмности (до 2 т), работающих в закрытых помещениях.
  • Недостатки: Склонность к растрескиванию при перегрузках, не подходит для минусовых температур (риск хрупкого разрушения).

• Высокопрочный чугун (ВЧ50, ВЧ60)

  • Прочность: Предел прочности ~500–700 МПа (близко к углеродистой стали).
  • Износостойкость: Умеренная, но лучше, чем у серого чугуна, за счёт сфероидальной формы графита.
  • Применение: Диски для погрузчиков средней нагрузки (3–5 т), где важна виброустойчивость.
  • Преимущества: Дешевле легированной стали, устойчив к коррозии в агрессивных средах (например, на химических предприятиях).

Алюминиевые сплавы: лёгкость vs. прочность

Алюминиевые диски применяются в узкоспециализированных погрузчиках, где критична масса конструкции (например, в авиапогрузчиках или электрических моделях). Основные характеристики:

• Сплавы (АЛ9, 6061-T6, 7075-T6)
  • Прочность: Предел прочности ~250–400 МПа (7075-T6 до 570 МПа).
  • Износостойкость: Низкая. Алюминий мягче стали, быстро царапается и деформируется при контакте с твёрдыми грузами.
  • Применение:
  • Диски для электропогрузчиков (снижение веса увеличивает время работы от аккумулятора).
  • Погрузчики для пищевой промышленности (устойчивость к коррозии, легкость мойки).
  • Ограничения:
  • Не подходит для работы с абразивными материалами.
  • Требует анодирования для повышения твёрдости поверхности (до 60–70 HV).

Композитные материалы: инновации с ограниченным применением

Композиты (углепластик, стеклопластик) используются в экспериментальных или нишевых моделях погрузчиков. Их ключевые особенности:

• Углепластик (карбоновое волокно + эпоксидная смола)

  • Прочность: Предел прочности ~1000–1500 МПа (превосходит сталь при меньшем весе).
  • Износостойкость: Высокая устойчивость к коррозии и химическим воздействиям, но низкая абразивная стойкость (волокна истираются при трении).
  • Применение:
  • Диски для роботизированных погрузчиков (снижение инерции движущихся частей).
  • Спецтехника для взрывоопасных зон (неискрящий материал).
  • Недостатки:
  • Высокая стоимость (в 5–10 раз дороже стали).
  • Сложность ремонта (не подлежит сварке или механической обработке).

• Стеклопластик

  • Прочность: ~300–500 МПа.
  • Износостойкость: Средняя, но уступает углепластику.
  • Применение: Диски для погрузчиков в агрессивных средах (например, на предприятиях по переработке солей или удобрений).

Сравнительная таблица ключевых характеристик материалов

Факторы, влияющие на выбор материала

1. Тип груза:
   • Абразивные материалы (песок, руда) → легированная сталь или HARDOX.
   • Хрупкие грузы (стекло, керамика) → алюминий или композиты (мягкая поверхность диска).
2. Условия эксплуатации:
   • Высокая влажность/химические среды → алюминий, нержавеющая сталь, чугун.
   • Экстремальные температуры → легированная сталь (устойчива к хрупкому разрушению).
3. Бюджет:
   • Минимальные затраты → серый чугун или углеродистая сталь.
   • Долгосрочная экономия → HARDOX или высокопрочный чугун (меньше простоев на замену).
4. Весовые ограничения:
   • Электропогрузчики → алюминий или композиты (увеличение времени работы от аккумулятора).

Стальные диски: виды, преимущества и ограничения в условиях высоких нагрузок**

Классификация стальных дисков для погрузчиков

Стальные диски делятся на три основных типа по конструкции и назначению, каждый из которых оптимизирован под специфические условия эксплуатации:

1. Цельнолитые стальные диски

   • Изготавливаются методом горячей штамповки или литья из высокоуглеродистой стали (марки Ст45, 30ХГСА).
   • Особенности:
     • Монолитная конструкция без сварных швов, что исключает риск расслоения при ударных нагрузках.
     • Толщина стенок: 8–12 мм (зависит от грузоподъёмности погрузчика).
     • Вес на 20–30% выше, чем у сборных аналогов, что улучшает сцепление, но увеличивает нагрузку на трансмиссию.
   • Применение: Карьерные погрузчики, металлургические предприятия, порты (работа с абразивными грузами — руда, щебень, металлолом).

2. Сборные стальные диски (составные)

   • Состоят из обода и приварного центра (или болтового крепления). Обод изготавливается из листовой стали толщиной 6–10 мм, центр — из кованой заготовки.
   • Особенности:
     • Возможность замены повреждённого обода без демонтажа всего диска.
     • Слабое место: сварной шов или болтовые соединения, требующие регулярного контроля на трещины.
     • Вес на 15–25% меньше цельнолитых, что снижает расход топлива.
   • Применение: Складские погрузчики средней грузоподъёмности (3–5 тонн), работа на асфальте или бетонных покрытиях.

3. Перфорированные стальные диски



   • Имеют отверстия или прорези в ободе для самоочистки от грязи, снега, льда.
   • Особенности:
     • Снижение веса на 10–15% за счёт перфорации, но с потерей жёсткости.
     • Улучшенное сцепление на мокрых и обледенелых поверхностях.
     • Ограничение: Не подходят для работы с мелкофракционными абразивными материалами (песок, цемент), так как отверстия забиваются.
   • Применение: Лесозаготовка, сельское хозяйство, коммунальные службы.

Преимущества стальных дисков в условиях высоких нагрузок

Ограничения и риски эксплуатации

1. Коррозия

   • Проблема: В условиях высокой влажности (порты, химические производства) сталь ржавеет со скоростью 0,1–0,3 мм/год.
   • Решение:
     • Покрытие цинком (горячее цинкование) или порошковой краской (увеличивает срок службы на 40%).
     • Регулярная обработка ингибиторами коррозии (например, Мовиль).

2. Вес и нагрузка на трансмиссию

   • Проблема: Масса стального диска (например, для погрузчика 10 тонн) достигает 120–150 кг, что увеличивает расход топлива на 5–8%.
   • Решение:
     • Использование легкосплавных стальных дисков (легированных алюминием или титаном).
     • Оптимизация конструкции (например, обод с переменной толщиной).

3. Шум и вибрация

   • Проблема: Жёсткая конструкция передаёт вибрации на раму погрузчика, ускоряя износ подшипников и гидравлики.
   • Решение:
     • Установка резиновых демпферов между диском и ступицей.
     • Применение двухкомпонентных дисков (стальной обод + полиуретановый центр).

4. Сложность монтажа

   • Проблема: Для замены цельнолитого диска требуется гидравлический съёмник (усилие до 20 кН).
   • Решение:
     • Использование разборных конструкций (например, диски с клиновым креплением).
     • Применение специальных смазок (например, Molykote) для облегчения демонтажа.

Рекомендации по выбору стальных дисков

• Для карьерных погрузчиков (нагрузка >20 тонн):

  • Цельнолитые диски с наварными шипами (марка стали 30ХГСА).
  • Толщина обода: 12–15 мм.
  • Обработка: термическое упрочнение (закалка ТВЧ).

• Для складских погрузчиков (нагрузка 3–10 тонн):

  • Сборные диски с болтовым креплением обода (марка стали Ст45).
  • Перфорация: отверстия 20–30 мм для самоочистки.
  • Покрытие: цинкование + порошковая краска.

• Для работы в агрессивных средах (химия, металлургия):

  • Диски из нержавеющей стали (марки 12Х18Н10Т).
  • Дополнительная защита: керамическое напыление на контактные поверхности.

Алюминиевые диски: легковесные решения для повышения маневренности погрузчиков**

Преимущества алюминиевых дисков в сравнении с традиционными материалами

Алюминиевые диски для погрузчиков выделяются среди аналогов из стали или чугуна благодаря уникальному сочетанию низкой массы, высокой прочности и коррозионной стойкости. Их применение особенно актуально для электрических и дизельных погрузчиков, где снижение веса неподрессоренных масс напрямую влияет на маневренность, энергоэффективность и ресурс ходовой части.

1. Снижение веса и его влияние на эксплуатационные характеристики

• Масса алюминиевых дисков на 30–50% ниже, чем у стальных аналогов того же размера. Например, диск диаметром 15 дюймов из алюминиевого сплава весит ~8–12 кг, тогда как стальной — 15–20 кг.
• Преимущества снижения веса:
  • Повышение маневренности: меньшая инерция колес ускоряет разгон и торможение, что критично для работы в стеснённых условиях (склады, производственные цеха).
  • Снижение нагрузки на подшипники и трансмиссию, что продлевает их ресурс на 15–25%.
  • Улучшение сцепления за счёт более равномерного распределения веса по осям (особенно важно для погрузчиков с передним приводом).
  • Экономия топлива/энергии: для электропогрузчиков — увеличение времени работы от одного заряда на 5–10%, для дизельных — снижение расхода топлива на 3–7%.

2. Конструкционные особенности и материалы

Алюминиевые диски изготавливаются из сплавов серии 6000 (Al-Mg-Si) или 7000 (Al-Zn-Mg-Cu), которые сочетают:

• Высокую удельную прочность (до 300–350 МПа при плотности 2,7 г/см³ против 7,8 г/см³ у стали).
• Устойчивость к коррозии за счёт естественного оксидного слоя (дополнительно обрабатываются анодированием или порошковым покрытием).
• Теплопроводность в 3 раза выше, чем у стали, что снижает риск перегрева тормозных механизмов при интенсивной эксплуатации.

Конструктивные решения:

• Литые диски (метод литья под низким давлением) — наиболее распространены, обеспечивают равномерное распределение нагрузки и сложные геометрические формы (например, радиальные рёбра жёсткости для повышения прочности).
• Кованые диски (для экстремальных нагрузок) — прочность на 20–30% выше, но дороже в производстве.
• Сборные конструкции (алюминиевый обод + стальной центр) — компромисс для тяжелых погрузчиков (грузоподъёмность 5+ тонн), где требуется высокая жёсткость крепления к ступице.

3. Ограничения и условия применения

Несмотря на преимущества, алюминиевые диски не универсальны:

• Грузоподъёмность: оптимальны для погрузчиков класса 1–3 (до 3,5 тонн). Для техники 4–5 класса (5–10 тонн) требуются усиленные сплавы или гибридные решения.
• Ударные нагрузки: при работе на неровных поверхностях (строительные площадки, грунт) риск деформации выше, чем у стальных дисков. Рекомендуется использование широкопрофильных шин для амортизации.
• Стоимость: цена алюминиевых дисков в 2–3 раза выше стальных, но окупается за счёт снижения эксплуатационных расходов (топливо, ремонт ходовой части).

4. Рекомендации по выбору и эксплуатации

• Для складских погрузчиков (электрических, с нагрузкой до 2 тонн):
  • Оптимальный выбор — литые диски из сплава 6061-T6 с 5–6 болтовыми отверстиями (стандарт PCD 114,3–139,7 мм).
  • Рекомендуемая ширина обода: 5–7 дюймов (для шин 28×9–15 или 30×10–15).
• Для дизельных погрузчиков (3–5 тонн):
  • Предпочтительны кованые диски из сплава 7075-T6 или гибридные конструкции с стальным центром.
  • Обязательна регулярная проверка болтовых соединений (алюминий имеет более высокий коэффициент теплового расширения, чем сталь).
• Уход и обслуживание:
  • Избегать абразивной очистки (повреждает защитное покрытие).
  • Контролировать балансировку каждые 500 моточасов (дисбаланс у алюминиевых дисков проявляется быстрее из-за меньшей массы).
  • При появлении трещин или деформаций — немедленная замена (в отличие от стали, алюминий не подлежит сварке в полевых условиях).

5. Сравнение с альтернативами: когда алюминий неоптимален

Вывод по выбору: алюминиевые диски оправданы для погрузчиков, эксплуатируемых в закрытых помещениях или на асфальтированных площадках, где приоритет — маневренность и экономичность. Для внедорожных условий или сверхтяжёлых нагрузок предпочтительны стальные или чугунные аналоги.

Композитные и полимерные диски: инновационные материалы и их перспективы**

Состав и свойства композитных материалов для дисков погрузчиков

Композитные диски изготавливаются из матрицы (основы) и армирующего наполнителя, сочетание которых определяет прочностные, весовые и эксплуатационные характеристики. Основные типы композитов, применяемых в производстве колёс для погрузчиков:

• Стеклопластик (GFRP – Glass-Fiber Reinforced Polymer)

  • Матрица: Полиэстер, эпоксидная или винилэфирная смола.
  • Наполнитель: Стекловолокно (E-glass, S-glass) в виде матов, ровинга или ткани.
  • Преимущества:
  • Высокая устойчивость к коррозии и химическим веществам (масла, соли, кислоты).
  • Низкая теплопроводность (не нагревается при интенсивной работе).
  • Вес на 30–40% меньше стальных аналогов при сопоставимой прочности.
  • Недостатки:
  • Низкая ударная вязкость (склонность к растрескиванию при точечных нагрузках).
  • Деградация под УФ-излучением (требует защитного покрытия).

• Углепластик (CFRP – Carbon-Fiber Reinforced Polymer)

  • Матрица: Эпоксидная смола высокой прочности.
  • Наполнитель: Углеродное волокно (стандартный или высокомодульный углерод).
  • Преимущества:
  • Прочность на растяжение в 2–3 раза выше, чем у стали, при весе на 50–60% меньше.
  • Отличная усталостная стойкость (не деформируется при циклических нагрузках).
  • Вибропоглощение (снижает нагрузку на подвеску погрузчика).
  • Недостатки:
  • Высокая стоимость (в 5–10 раз дороже стеклопластика).
  • Сложность ремонта (требует специализированного оборудования).

• Арамидные композиты (Kevlar®, Twaron®)

  • Матрица: Термореактивные смолы (эпоксидные, фенольные).
  • Наполнитель: Арамидные волокна (синтетический полимер с высокой ударной вязкостью).
  • Преимущества:
  • Ударопрочность в 2 раза выше, чем у стеклопластика.
  • Устойчивость к истиранию (идеален для работы на абразивных поверхностях).
  • Легкость (плотность 1.4 г/см³ против 7.8 г/см³ у стали).
  • Недостатки:
  • Низкая стойкость к сжатию (может деформироваться под высокими статическими нагрузками).
  • Высокая цена (сопоставима с углепластиком).

• Гибридные композиты Сочетание нескольких типов волокон (например, углерод + стекло или углерод + арамид) для баланса прочности, веса и стоимости. Применяются в премиальных моделях погрузчиков для тяжелых условий эксплуатации.

Конструктивные особенности полимерных дисков

Полимерные диски изготавливаются методом литья под давлением или прессования из термопластов и термореактивных смол. Их ключевые конструктивные элементы:

1. Монолитная структура

   • Отсутствие сварных швов и болтовых соединений (в отличие от стальных дисков) исключает слабые точки.
   • Ребра жёсткости интегрированы в дизайн для распределения нагрузки.

2. Модульная сборка

   • Некоторые модели состоят из съёмного обода (из композита) и центральной ступицы (из алюминия или стали) для совместимости с стандартными креплениями.

3. Встроенные демпферы

   • Эластомерные вставки между ободом и ступицей поглощают вибрации, снижая износ подшипников и трансмиссии.

4. Антискользящее покрытие

   • На рабочую поверхность обода наносится полиуретановое или резиновое покрытие для улучшения сцепления с шиной (актуально для бескамерных колёс).

Сравнение с традиционными материалами

Перспективы развития и ограничения

Инновационные направления

1. Нанокомпозиты

   • Добавление графена или нанотрубок в матрицу увеличивает прочность на 20–30% без утяжеления.
   • Пример: Диски с графеновым покрытием (разработка MIT и Toyota) тестируются для электропогрузчиков.

2. Самовосстанавливающиеся полимеры



   • Матрицы с микрокапсулами, выделяющими отвердитель при трещинах (технология Self-Healing Materials).
   • Пока на стадии лабораторных испытаний, но перспективны для увеличения срока службы.

3. 3D-печать композитов

   • Аддитивное производство позволяет создавать полые структуры с оптимизированной топологией (снижение веса на 15–25%).
   • Компания Local Motors уже применяет 3D-печать для колёс спецтехники.

Текущие ограничения

• Сертификация: Отсутствие унифицированных стандартов для композитных дисков в погрузочной технике (в отличие от автопрома, где действует ISO 3006).
• Ремонтопригодность: Повреждённые композитные диски чаще заменяют, чем восстанавливают (в отличие от стали).
• Температурные ограничения:
  • Большинство полимеров теряют прочность при >120°C (критично для работы в горячих цехах).
  • Решение: Применение термостойких смол (например, PEI – полиэфиримид).

Области применения

Чугунные диски: устойчивость к коррозии и применение в агрессивных средах**

Состав и свойства чугуна в производстве дисков для погрузчиков

Чугунные диски изготавливаются преимущественно из серого (СЧ) или высокопрочного (ВЧШГ) чугуна, что определяет их ключевые эксплуатационные характеристики. Основные легирующие элементы и их влияние:

Высокопрочный чугун (ВЧШГ) подвергается модифицированию магнием, что придаёт графиту сфероидальную форму, увеличивая прочность на разрыв до 400–900 МПа (против 150–350 МПа у серого чугуна). Это критично для дисков, работающих под высокими нагрузками в агрессивных средах.

Механизмы коррозионной стойкости

Чугун уступает нержавеющей стали по сопротивлению коррозии, но превосходит её в абразивных и химически активных средах благодаря следующим факторам:

1. Пассивация поверхности:

   • При контакте с влагой или слабыми кислотами (pH 5–9) на чугуне образуется оксидная плёнка (Fe₃O₄, Fe₂O₃), замедляющая дальнейшее окисление.
   • В щелочных средах (pH >9) коррозия практически отсутствует, что делает чугун идеальным для предприятий по производству удобрений или цемента.

2. Саморегенерация графитовых включений:

   • Графит в структуре чугуна действует как катод, защищая ферритную матрицу (анод) от равномерной коррозии.
   • В условиях абразивного износа (песок, руда, шлак) графитовые чешуйки снижают трение, предотвращая задиры.

3. Устойчивость к локальным видам коррозии:

   • Питтинговая коррозия: Редко возникает из-за отсутствия хлорид-ионов в большинстве промышленных сред.
   • Межкристаллитная коррозия: Не характерна для чугуна (в отличие от аустенитных сталей).

Важно: В сильнокислых средах (pH <3, например, серная кислота) чугун корродирует интенсивно. Для таких условий требуются легированные чугуны (с добавками Ni, Cr, Mo) или защитные покрытия.

Области применения в агрессивных средах

Чугунные диски оптимальны для погрузчиков, эксплуатируемых в следующих условиях:

Ограничения:

• Непригодны для пищевой промышленности (риск загрязнения продукции железом).
• В морских портах (высокая концентрация хлоридов) требуется дополнительная защита (например, эпоксидные покрытия).

Конструктивные особенности и модификации

Для повышения эксплуатационных свойств чугунные диски подвергаются следующим видам обработки:

1. Термическая обработка:

   • Отжиг (600–700°C): Снимает внутренние напряжения, повышает пластичность.
   • Закалка с отпуском: Увеличивает твёрдость поверхностного слоя до HB 200–300 (для работы с абразивными грузами).

2. Защитные покрытия:

   • Цинкование: Эффективно в условиях атмосферной коррозии (срок службы +20–30%).
   • Порошковая окраска: Защищает от УФ-излучения и химических брызг.
   • Керамические покрытия: Применяются в металлургии для защиты от окалины (например, плазменное напыление Al₂O₃).

3. Конструктивные решения:

   • Ребристая поверхность: Увеличивает жёсткость и теплоотдачу (важно для работы в горячих цехах).
   • Утолщённые фланцы: Повышают сопротивление ударным нагрузкам при погрузке руды или лома.
   • Дренажные отверстия: Предотвращают скопление влаги и электролитов в полостях диска.

Сравнение с альтернативными материалами

Вывод: Чугун оптимален там, где требуется баланс цены, износостойкости и умеренной коррозионной защиты. Для экстремальных условий (высокие температуры + кислоты) целесообразно использовать легированные чугуны (например, Ni-Hard 4 с 4% Ni и 2% Cr) или комбинированные конструкции (чугунный диск с нержавеющей ободной лентой).

Диски с пневматическими шинами: конструкция, преимущества и недостатки**

Конструкция пневматических дисков для погрузчиков

Пневматические шины на дисках погрузчиков представляют собой многослойную конструкцию, состоящую из следующих ключевых элементов:

1. Каркас шины

   • Основа изготавливается из корда (текстильных или металлических нитей), пропитанного резиновой смесью.
   • Корд обеспечивает прочность и форму шины, распределяя нагрузку. В грузовых шинах чаще используется радиальный корд (нити расположены перпендикулярно направлению движения), что улучшает устойчивость и снижает сопротивление качению.
   • Для погрузчиков с высокими нагрузками применяют диагональный корд (нити перекрещиваются под углом), повышающий устойчивость к проколам.

2. Протектор

   • Внешний слой с рисунком протектора, оптимизированным для конкретных условий эксплуатации:
     • Гладкий или слабовыраженный рисунок — для работы на твёрдых ровных поверхностях (асфальт, бетон).
     • Глубокие канавки и грунтозацепы — для бездорожья, снега или грязи.
   • Материал протектора: износостойкая резина с добавками (например, кремнием или углеродом) для повышения сцепления и долговечности.

3. Борт шины

   • Уплотнённая часть, обеспечивающая герметичное крепление к ободу диска.
   • Включает бортовой кольцевой сердечник (стальная проволока), предотвращающий соскакивание шины с обода при высоких нагрузках.

4. Боковина

   • Тонкий слой резины, защищающий каркас от механических повреждений.
   • На боковине наносится маркировка с параметрами шины (размер, индекс нагрузки, скорости и т. д.).

5. Камера (опционально)



   • В камерных шинах используется отдельная резиновая камера, наполненная воздухом.
   • Бескамерные шины (более распространённые) имеют герметичный внутренний слой из бутилкаучука, привулканизированный к каркасу.

6. Диск (обод)

   • Изготавливается из стального сплава или алюминия (реже, для облегчения веса).
   • Конструкция диска включает:
     • Посадочные полки для фиксации бортов шины.
     • Центральное отверстие для крепления к ступице.
     • Вентиляционные отверстия (в бескамерных шинах — для монтажа/демонтажа).

Преимущества пневматических шин

Недостатки и ограничения

1. Уязвимость к проколам

   • Риск повреждения при работе на строительных площадках с гвоздями, арматурой или острыми камнями.
   • Решение: использование шин с защитой от проколов (например, с дополнительным слоем кевлера) или пены для герметизации.

2. Зависимость от давления

   • Неправильное давление приводит к:
     • Перекачанные шины: уменьшение пятна контакта, ускоренный износ протектора, жёсткая езда.
     • Недокачанные шины: перегрев, повышенное сопротивление качению, риск отслоения борта.
   • Требуется регулярная проверка (не реже 1 раза в неделю).

3. Ограниченная грузоподъёмность

   • Максимальная нагрузка зависит от давления и конструкции шины. Превышение веса приводит к:
     • Деформации каркаса.
     • Перегреву и разрыву шины.
   • Для тяжёлых погрузчиков (свыше 5 тонн) часто требуются шины сверхнизкого давления (например, Michelin X Tweel — гибрид пневматики и массивной шины).

4. Сложность монтажа/демонтажа

   • Требует специализированного оборудования (шиномонтажный станок) и навыков.
   • Бескамерные шины сложнее установить из-за необходимости герметизации борта.

5. Влияние температуры

   • При низких температурах резина теряет эластичность, увеличивается риск трещин.
   • При высоких — возможен перегрев и отслоение протектора.
   • Решение: использование зимних или термостойких составов резины.

6. Высокая стоимость эксплуатации

   • По сравнению с массивными шинами:
     • Чаще требуют замены из-за износа или повреждений.
     • Затраты на ремонт и обслуживание (балансировка, проверка давления).

Сравнение с альтернативными типами шин

Рекомендации по выбору

1. Для работы на асфальте/бетоне:

   • Шины с гладким или слабовыраженным протектором, радиальной конструкцией.
   • Давление: 6–8 бар (зависит от нагрузки).

2. Для бездорожья:

   • Шины с глубоким протектором и диагональным кордом.
   • Давление: 2–4 бара (для увеличения пятна контакта).
   • Опция: шины с защитой боковин (например, Trelleborg TM600).

3. Для тяжёлых нагрузок:



   • Шины сверхнизкого давления (например, Nokian Hakkapeliitta TR) или гибридные решения (пневматика + массивный элемент).

4. Для экстремальных условий:

   • Термостойкие шины (для высоких температур) или арктические (с шипами или специальным составом резины).

Диски с массивными шинами (суперэластичными): особенности и сферы использования**

Конструкция и материалы суперэластичных (массивных) шин

Массивные шины (англ. solid tires или super-elastic tires) представляют собой монолитную резиновую конструкцию, лишённую внутренней полости и камеры. Они устанавливаются на стальные или композитные диски и предназначены для работы в условиях, где пневматические шины быстро выходят из строя. Основные компоненты такой шины:

• Резиновая смесь:

  • Изготавливается из высокопрочных эластомеров с добавлением углеродных наполнителей для повышения износостойкости.
  • Модуль упругости материала подбирается так, чтобы обеспечить амортизацию без риска деформации под нагрузкой.
  • Современные составы включают полиуретановые добавки для улучшения сопротивления разрыву и химической стойкости.

• Армирующий каркас (опционально):

  • В некоторых моделях используется стальной корд или кевларовые нити, ввулканизированные в резину для предотвращения боковых порезов.
  • Каркас повышает несущую способность шины, но увеличивает её вес на 10–15%.

• Базовый диск:

  • Стальные диски (марки стали 10, 20 или легированные) — стандарт для тяжёлых погрузчиков. Обрабатываются термически для повышения прочности.
  • Композитные диски (на основе стекловолокна или углепластика) легче на 30–40%, но менее устойчивы к ударным нагрузкам. Применяются в лёгких электропогрузчиках.

Технические особенности и преимущества

1. Отсутствие риска прокола и разгерметизации

• Массивные шины не боятся гвоздей, стекла, металлической стружки — основных причин выхода из строя пневматических шин на производственных площадках.
• Коэффициент сопротивления качению выше, чем у пневматики, но ниже, чем у литых полиуретановых колёс.

2. Высокая грузоподъёмность и стабильность

• Способны выдерживать на 20–30% большую нагрузку по сравнению с пневматикой аналогичного размера за счёт равномерного распределения давления.
• Боковая жёсткость предотвращает "подламывание" шины при работе на неровных поверхностях (например, на стройплощадках).

3. Длительный срок службы

• Износ протектора происходит равномерно, без "лысин", типичных для пневматики при неравномерном давлении.
• Температурный диапазон эксплуатации: от -40°C до +80°C (специальные смеси выдерживают до +120°C для горячих цехов).

4. Минусы и ограничения

• Жёсткость хода: отсутствие амортизации передаёт вибрации на раму погрузчика, что может приводить к ускоренному износу подшипников ступиц.
• Вес: массивная шина тяжелее пневматической на 30–50%, что увеличивает расход топлива/энергии на 5–10%.
• Цена: стоимость выше пневматики в 2–3 раза, но окупается за счёт долговечности.

Сферы применения

1. Промышленные предприятия

• Металлургические и литейные цеха:
  • Устойчивость к искрам, окалине, высоким температурам (специальные термостойкие составы).
  • Пример: погрузчики для перемещения слитков или лома.
• Химические производства:
  • Резина стойка к кислотам, щелочам, маслам (маркировка MOR — Masters of Resistance).
  • Применяются на складах с агрессивными веществами.

2. Склады и логистические хабы

• Терминалы с интенсивным трафиком:
  • Массивные шины выдерживают постоянные наезды на стыки плит, рельсы, пороги.
  • Пример: погрузчики в портах или распределительных центрах (Amazon, DHL).
• Холодильные склады:
  • Специальные морозостойкие смеси не дубеют при -30°C, в отличие от стандартной резины.

3. Строительство и горнодобывающая отрасль

• Карьеры и шахты:
  • Устойчивость к острым камням, металлическим обломкам.
  • Шины с усиленным протектором (глубина до 50 мм) для работы на щебне.
• Строительные площадки:
  • Погрузчики на грунтовых и гравийных покрытиях (например, при укладке асфальта).

4. Муниципальная техника

• Уборочные машины и снегоуборочники:
  • Массивные шины не боятся соли, песка, льда.
  • Протектор с шипами или грунтозацепами для улучшенного сцепления.

Критерии выбора

При подборе суперэластичных шин учитывают:

1. Тип покрытия:

   • Для бетонных полов — мягкая резина (твёрдость 60–70 Shore A).
   • Для грунта/щебня — твёрдая (80–90 Shore A) с агрессивным протектором.

2. Нагрузка:

   • Лёгкие погрузчики (до 2 т) — можно использовать композитные диски.
   • Тяжёлые (от 5 т) — только стальные диски с армированием.

3. Скоростной режим:

   • При скоростях > 20 км/ч рекомендуются шины с пневмоподобным профилем для снижения вибраций.

4. Специальные условия:

   • Пищевая промышленность — шины с сертификатом FDA (немаркирующая резина).
   • Взрывоопасные зоны — антистатические покрытия.

Безшинные диски (бандажные): устройство и эксплуатационные характеристики**

Конструкция безшинных дисков (бандажных колёс)

Безшинные диски (бандажные колёса) представляют собой монолитную металлическую конструкцию, состоящую из трёх основных элементов:

1. Ступица (центральная часть)

   • Изготавливается из высокопрочной стали (марки Ст3, 20Х, 30ХГСА) или чугуна (СЧ20, ВЧ50) методом литья или ковки.
   • Оснащается посадочными отверстиями для крепления к оси погрузчика (стандартные диаметры: 50–150 мм).
   • В ступице предусмотрены ребра жёсткости для распределения нагрузки и предотвращения деформации.
   • В некоторых моделях интегрированы подшипниковые узлы (шариковые или роликовые) для снижения трения.

2. Обод (бандаж)

   • Выполнен из износостойкой стали (110Г13Л, 65Г) или термообработанного чугуна с твёрдостью 45–60 HRC.
   • Толщина обода варьируется от 10 до 30 мм в зависимости от нагрузки (лёгкие погрузчики — 10–15 мм, тяжёлые — 25–30 мм).
   • Поверхность обода может быть:
     • Гладкой (для работы на ровных поверхностях: асфальт, бетон).
     • Рифлёной (для улучшенного сцепления на грунте, гравии, снегу).
     • С шипами (для экстремальных условий: лёд, мокрые скользкие покрытия).
   • Края обода часто имеют фаски для предотвращения скалывания при боковых нагрузках.

3. Спицы или диск (соединительный элемент)

   • Связывают ступицу с ободом, обеспечивая жёсткость конструкции.
   • Бывают:
     • Спицевые (3–8 спиц) — легче, лучше отводят тепло, но менее прочные.
     • Дисковые (сплошной металлический лист) — выдерживают большие нагрузки, но тяжелее.
   • В некоторых моделях спицы выполняют изогнутой формы для амортизации ударов.

Материалы и технологии изготовления

Дополнительные покрытия для увеличения ресурса:

• Наплавка твёрдых сплавов (например, карбид вольфрама) на обод — увеличивает износостойкость в 2–3 раза.
• Гальваническое цинкование ступицы — защита от коррозии в агрессивных средах (соли, химикаты).
• Порошковая окраска — предотвращает окисление при хранении.

Эксплуатационные характеристики

1. Преимущества

• Прочность и надёжность:
  • Выдерживают нагрузки до 10–15 тонн (в зависимости от модели).
  • Не подвержены проколам и порезам, в отличие от пневматических шин.
  • Устойчивы к химическим веществам (масла, кислоты, щелочи).
• Долговечность:
  • Срок службы 5–10 лет при правильной эксплуатации (в 3–5 раз дольше резиновых шин).
  • Обод можно перетачивать (протачивать на токарном станке) при износе.
• Устойчивость к экстремальным условиям:
  • Работают при температурах от –40°C до +60°C.
  • Не теряют свойств на неровных поверхностях (щебень, рельсы, металлический настил).

2. Недостатки и ограничения

• Высокий уровень шума (до 90 дБ) при движении по твёрдым покрытиям.
• Вибрации, передаваемые на раму погрузчика (требует усиленной подвески).
• Склонность к скольжению на мокрых или обледенелых поверхностях (решается рифлёными или шипованными ободами).
• Большой вес (на 20–30% тяжелее пневматических колёс), что увеличивает расход топлива.

3. Рекомендации по эксплуатации

• Регулярная проверка креплений (болты ступицы должны быть затянуты с моментом 200–300 Н·м).
• Смазка подшипников каждые 500 моточасов (использовать литиевые или графитовые смазки).
• Контроль износа обода:
  • Допустимый износ — не более 20% от первоначальной толщины.
  • При появлении трещин или сколов — немедленная замена.
• Исключение боковых нагрузок (повороты на высокой скорости приводят к деформации спиц).

Области применения

Безшинные диски оптимальны для: ✅ Складских погрузчиков (работа на бетонных полах). ✅ Металлургических и литейных производств (устойчивость к высоким температурам и искрам). ✅ Портовых и железнодорожных терминалов (эксплуатация на рельсах, щебне). ✅ Сельского хозяйства (работа на грунтовых дорогах с рифлёными ободами). ❌ Не рекомендуются для асфальтированных дорог общего пользования (из-за шума и вибраций).

Диски для специальных условий: морозостойкие, термостойкие и химически устойчивые варианты**

Морозостойкие диски: материалы и конструктивные особенности

Эксплуатация погрузчиков в условиях экстремально низких температур (от -30°C до -60°C) предъявляет жёсткие требования к материалам дисков. Основные проблемы — хрупкость металлов, потеря эластичности резины и риск обледенения механизмов. Для решения этих задач применяют:

• Стали с легирующими добавками:

  • Низкоуглеродистые стали с никелем (до 9%) — сохраняют ударную вязкость при -60°C, но требуют антикоррозионной обработки.
  • Марганцовистые стали (11-14% Mn) — самоупрочняются при ударах, устойчивы к трещинам, но склонны к деформации при нагреве.
  • Хромомолибденовые сплавы — оптимальны для дисков, работающих в циклах "мороз–оттепель" (например, на открытых складах).

• Полимерные покрытия и композиты:

  • Полиуретановые накладки (твёрдость 85–95 Shore A) — наносятся на металлический каркас для амортизации и предотвращения примерзания груза.
  • Стеклопластиковые диски — используются в лёгких погрузчиках для работы в холодильных камерах (вес на 30% меньше стальных, но ограничены по нагрузке до 1,5 т).

• Конструктивные решения:

  • Усиленные рёбра жёсткости — предотвращают деформацию при термическом сжатии.
  • Самоочищающийся профиль — V-образные выемки минимизируют налипание снега и льда.
  • Подогрев дисков — встроенные электрические или гидравлические нагреватели (для критичных применений, например, в арктических портах).

Важно: При выборе морозостойких дисков проверяйте сертификацию по ГОСТ 15150-69 (климатическое исполнение "ХЛ") или ISO 19973-3 (тесты на хрупкость при низких температурах).

Термостойкие диски: сопротивление высоким температурам

Диски для работы в горячих цехах, литейных производствах или рядом с печами должны выдерживать от +200°C до +600°C без потери прочности и геометрии. Ключевые материалы и технологии:

• Жаропрочные стали и сплавы:	Материал	Макс. температура	Преимущества	Ограничения
  12Х18Н10Т	+600°C	Устойчивость к окислению, высокая пластичность	Высокая стоимость, склонность к короблению
  ХН77ТЮР (ЭИ437Б)	+800°C	Никелевый сплав, сохраняет прочность	Сложность обработки, вес на 20% выше стальных
  Чугун с шаровидным графитом	+400°C	Дешевле стали, хорошая теплопроводность	Хрупкость при ударах

• Керамические и металлокерамические покрытия:

  • Плазменное напыление оксида алюминия (Al₂O₃) — снижает теплопередачу на диск, увеличивает ресурс в 2–3 раза.
  • Карбид кремния (SiC) — используется в дисках для транспортировки раскалённых заготовок (до +1000°C), но хрупок при механических нагрузках.

• Системы охлаждения:

  • Водяные рубашки — интегрированы в корпус диска (применяются в металлургии).
  • Вентиляционные каналы — в литых дисках для естественной конвекции воздуха.

Критический фактор: При температурах выше +400°C обычные смазки подшипников дисков карбонизируются. Используйте графитовые или дисульфидмолибденовые смазки (например, Molykote G-Rapid Plus).

Химически устойчивые диски: защита от агрессивных сред

В химической, фармацевтической и пищевой промышленности диски контактируют с кислотами, щелочами, солями и растворителями. Основные решения:

1. Материалы для коррозионностойких дисков

• Нержавеющие стали:
  • AISI 316L — устойчива к хлоридам, морской воде, слабым кислотам (pH 4–9). Применяется в дисках для пищевых производств.
  • AISI 904L — содержит 4% молибдена, выдерживает серную и фосфорную кислоты (до 10% концентрации).
• Титановые сплавы (Grade 2, Grade 5) — инертны к большинству агрессивных сред, но в 3 раза дороже нержавейки. Используются в фармпроизводстве.
• Пластики и композиты:
  • Полипропилен (PP) — дешёвый, устойчив к щелочам, но ограничен по нагрузке (до 0,5 т).
  • Поливинилиденфторид (PVDF) — стойкий к концентрированным кислотам (включая плавиковую), но дорогой (цена в 5–7 раз выше PP).

2. Защитные покрытия

• Эмалирование — стекловидное покрытие на основе борсиликата (толщина 0,1–0,3 мм). Устойчиво к кислотам, но чувствительно к ударам.
• Порошковые покрытия (эпоксидные, полиэфирные) — наносятся электростатическим методом, стойки к щелочам и УФ-излучению.
• Гуммирование — резиновое покрытие (толщина 3–10 мм) на основе бутилкаучука или EPDM. Защищает от слабых кислот и абразивных сред.

3. Конструктивные меры

• Герметичные подшипниковые узлы — с уплотнениями из фторкаучука (Viton) для защиты от проникновения химикатов.
• Модульная конструкция — быстросъёмные диски для лёгкой замены при повреждении покрытия.
• Дренажные отверстия — предотвращают скопление агрессивных жидкостей в полостях диска.

Предупреждение: Даже "химически стойкие" материалы имеют ограничения. Например, AISI 316L разрушается в соляной кислоте (HCl) при концентрации >5%. Всегда сверяйтесь с таблицами химической совместимости (например, NACE MR0175 для нефтегазовой отрасли).

Комбинированные решения для экстремальных условий

В некоторых отраслях (например, нефтехимия в Арктике) диски должны сочетать морозостойкость, термостойкость и химическую устойчивость. Примеры таких решений:

• Двухслойные диски: внешний слой из титана Grade 5, внутренний — из легированной стали 09Г2С (для прочности при -50°C).
• Керамико-металлические композиты: матрица из инконеля (Inconel 625) с вкраплениями карбида кремния — выдерживают +500°C и контакт с сероводородом.
• Диски с активной защитой: встроенные датчики коррозии (по стандарту ISO 8044) и система автоматической подачи ингибиторов (например, нитрита натрия для нейтрализации кислот).

Влияние профиля диска на сцепление и устойчивость погрузчика**

Физические основы взаимодействия профиля диска с поверхностью

Профиль диска погрузчика определяет распределение давления на опорную поверхность, деформационные характеристики шины и эффективность отвода грязи/жидкости из зоны контакта. Эти параметры напрямую влияют на два ключевых эксплуатационных показателя:

• Сцепление – способность диска противостоять проскальзыванию при движении, торможении или подъёме груза.
• Устойчивость – сопротивление опрокидыванию и боковому сносу, особенно на наклонных или неровных поверхностях.

Основные элементы профиля, формирующие эти свойства:

1. Глубина и форма канавок (рисунка протектора).
2. Ширина и кривизна беговой дорожки.
3. Наличие/отсутствие центрального ребра жёсткости.
4. Угол наклона боковых стенок профиля.

Типы профилей и их влияние на сцепление

1. Гладкий (слик) профиль

• Характеристики: Минимальные канавки (глубина ≤ 3 мм), ровная беговая поверхность.
• Сцепление:
  • На твёрдых поверхностях (асфальт, бетон): максимальное пятно контакта → высокое сцепление за счёт трения.
  • На сыпучих/скользких поверхностях (гравий, лёд, грязь): практически нулевое сцепление из-за отсутствия механического зацепа.
• Применение: Складские погрузчики, работающие на ровных покрытиях с высокими нагрузками на колесо.

2. Универсальный (дорожный) профиль

• Характеристики: Мелкие поперечные и продольные канавки (глубина 5–10 мм), симметричный рисунок.
• Сцепление:
  • На смешанных поверхностях (асфальт + гравий): умеренный зацеп за счёт дренажа воды и частичного механического сцепления.
  • На мокрых поверхностях: канавки отводят жидкость, снижая риск аквапланирования.
• Ограничения: Неэффективен на глубокой грязи или снегу из-за быстрого забивания канавок.

3. Грязевой (агрессивный) профиль

• Характеристики: Глубокие (10–20 мм) канавки с зигзагообразным или "шашечным" рисунком, широкие промежутки между блоками.
• Сцепление:
  • На мягких/сыпучих грунтах: блоки профиля внедряются в поверхность, создавая механический зацеп.
  • На твёрдых поверхностях: снижение пятна контакта → меньшее сцепление, повышенный износ.
• Дополнительный эффект: Самоочистка за счёт центробежной силы при вращении.
• Применение: Карьерные погрузчики, техника для сельского хозяйства или строительства.

4. Зимний (шипованный/фрикционный) профиль

• Характеристики:
  • Фрикционный: Мягкая резина + глубокие ламели (микроканавки) для улучшения гибкости блока.
  • Шипованный: Металлические шипы (реже – резиновые "липучки") для льда.
• Сцепление:
  • На льду/снегу: шипы пробивают лёд, ламели деформируются, увеличивая трение.
  • На асфальте: шипы снижают сцепление и ускоряют износ покрытия.
• Ограничения: Запрещён для использования на некоторых объектах из-за повреждения полов.

Влияние профиля на устойчивость погрузчика

1. Центр давления и опрокидывающий момент

• Широкий профиль (например, с усиленными плечевыми блоками):
  • Увеличивает поперечную устойчивость за счёт большего расстояния между точками опоры.
  • Снижает риск бокового опрокидывания при поворотах с грузом.
• Узкий профиль (слик или дорожный):
  • Уменьшает сопротивление боковому сносу, но улучшает манёвренность в стеснённых условиях.

2. Деформация шины и амортизация

• Глубокий профиль (грязевой/зимний):
  • Поглощает неровности, снижая вибрации и улучшая сцепление на ухабистых поверхностях.
  • Недостаток: Повышенный крен кузова при резких манёврах из-за мягкости боковин.
• Жёсткий профиль (слик):
  • Минимальная деформация → лучше передаёт усилия на рулевое управление, но хуже гасит удары.

3. Самоцентрирование и курсовая устойчивость

• Профиль с центральным ребром (например, у некоторых дорожных моделей):
  • Ребро действует как направляющая, снижая увод погрузчика при прямолинейном движении.
  • Критично для техники с высоким центром тяжести (например, телескопические погрузчики).
• Асимметричный профиль:
  • Может вызывать неравномерный износ и увод в сторону при неравномерной нагрузке.

Практические рекомендации по выбору профиля

Технические нюансы

• Давление в шинах: Слишком низкое давление усиливает деформацию профиля, улучшая сцепление на мягких грунтах, но ухудшая устойчивость. Оптимальное давление указывается производителем для конкретного профиля.
• Износ протектора: Критический износ (остаточная глубина канавок < 2 мм) приводит к потере сцепления на 30–50% даже на твёрдых поверхностях.
• Температурные условия: Резина профиля теряет эластичность при t < -10°C (для стандартных составов), что снижает сцепление. Зимние профили содержат специальные присадки для сохранения гибкости.

Крепление дисков: типы фиксации и их влияние на безопасность и долговечность**

Конструктивные особенности крепления дисков погрузчиков

Крепление дисков к ступице погрузчика — критический узел, определяющий безопасность эксплуатации, ресурс диска и стабильность машины при динамических нагрузках. Неправильный выбор типа фиксации или нарушение монтажа приводит к вибрациям, ослаблению болтов, деформации диска и даже аварийному отрыву колеса. Рассмотрим основные типы креплений, их конструктивные нюансы и влияние на эксплуатационные характеристики.

1. Типы фиксации дисков

Выбор способа крепления зависит от типа погрузчика (дизельный, электрический, телескопический), нагрузок (статические/динамические) и условий эксплуатации (абразивная среда, влажность, температурные перепады).

1.1. Болтовое крепление (ступичные болты/гайки)

Наиболее распространённый метод, используемый в 80% погрузчиков. Диск фиксируется 4–10 болтами (в зависимости от диаметра и нагрузки) через отверстия в диске и ступице.

• Преимущества:
  • Простота монтажа/демонтажа.
  • Возможность регулировки момента затяжки (критично для предотвращения самооткручивания).
  • Универсальность — подходит для большинства типов дисков (стальных, алюминиевых, композитных).
• Недостатки:
  • Риск ослабления болтов при вибрациях (требует периодической проверки).
  • Неравномерное распределение нагрузки при неправильной затяжке (приводит к деформации диска).
  • Чувствительность к коррозии резьбы (особенно в агрессивных средах).

Важно: При замене дисков обязательна замена болтов (даже если они визуально исправны). Повторное использование болтов увеличивает риск усталостного разрушения.

1.2. Центровка по конусу (конусные ступицы)

Используется в тяжёлых погрузчиках (грузоподъёмностью от 5 т) и спецтехнике. Диск фиксируется центральным конусом, который обеспечивает точную соосность и равномерное распределение нагрузки.

• Преимущества:
  • Минимизация биения колеса (критично для высокоскоростных погрузчиков).
  • Устойчивость к динамическим нагрузкам (например, при работе на неровных поверхностях).
  • Длительный ресурс подшипников ступицы.
• Недостатки:
  • Сложность монтажа (требует специального оборудования для запрессовки).
  • Высокая стоимость компонентов.
  • Чувствительность к загрязнению конусных поверхностей (песок, ржавчина нарушают плотность посадки).

Типичные неисправности:

• Износ конусных поверхностей → приводит к люфту и вибрациям.
• Коррозия → требует регулярной очистки и смазки.

1.3. Быстросъёмные системы (клиновые, эксцентриковые зажимы)

Применяются в погрузчиках с частыми сменами колёс (например, на складах с разными типами покрытий). Фиксация осуществляется механическими зажимами без болтов.

• Преимущества:
  • Быстрая замена (30–60 секунд на колесо).
  • Отсутствие резьбовых соединений → нет риска самооткручивания.
  • Подходит для алюминиевых и композитных дисков (меньше нагрузки на материал).
• Недостатки:
  • Ограниченная грузоподъёмность (обычно до 3–5 т).
  • Чувствительность к точности изготовления диска (несоосность приводит к люфту).
  • Высокая стоимость системы.

Примеры систем:

• Клиновые зажимы (например, Ringfeder) — фиксация за счёт трения.
• Эксцентриковые механизмы — используются в легких электропогрузчиках.

2. Влияние типа крепления на безопасность и долговечность

2.1. Безопасность

Критический фактор: Неравномерная затяжка болтов приводит к деформации диска и ускоренному износу подшипников. Например, перекос в 0,5 мм может сократить ресурс ступицы на 30–40%.

2.2. Долговечность

• Болтовое крепление:
  • Ресурс болтов: 50–100 тыс. км (при соблюдении момента затяжки).
  • Ресурс диска: до 150 тыс. км (при отсутствии коррозии и механических повреждений).
• Конусное крепление:
  • Ресурс конусных поверхностей: 200–300 тыс. км (при регулярном обслуживании).
  • Подшипники ступицы служат на 20–30% дольше за счёт равномерного распределения нагрузки.
• Быстросъёмные системы:
  • Ресурс зажимов: 50–80 тыс. циклов (зависит от материала и условий эксплуатации).
  • Диски изнашиваются равномернее, но требуют точной балансировки.

3. Рекомендации по выбору и обслуживанию

1. Для тяжёлых погрузчиков (от 5 т):
   • Оптимально: конусное крепление с легированными болтами класса 12.9.
   • Альтернатива: болтовое крепление с увеличенным количеством болтов (8–10 шт.).
2. Для лёгких и средних погрузчиков (до 3 т):
   • Болтовое крепление с пружинными шайбами.
   • Для частых замен: быстросъёмные системы (например, Hydra-Nut).
3. Обслуживание:
   • Каждые 500 моточасов: проверка момента затяжки болтов.
   • Каждые 1000 моточасов: осмотр конусных поверхностей на износ.
   • При замене дисков: обязательная очистка ступицы от ржавчины и грязи.
4. Запрещёно:
   • Использовать бывшие в употреблении болты.
   • Затягивать болты ударным инструментом (только динамометрическим ключом).
   • Игнорировать биение колеса (даже 1–2 мм приводит к ускоренному износу).

4. Частые ошибки и их последствия

Стандарты и сертификация дисков для погрузчиков: международные и отраслевые требования**

Международные стандарты и нормативные документы

Диски для погрузчиков подпадают под действие нескольких ключевых международных стандартов, которые регламентируют их конструкцию, материалы, прочность и безопасность. Основные документы включают:

• ISO 2328:2021 – "Вилочные погрузчики. Требования к безопасности и проверка" – определяет общие требования к компонентам, включая колёса и диски, с акцентом на устойчивость и нагрузки.
• ISO 5053-1:2019 – "Промышленные колёса. Технические условия" – устанавливает классификацию колёс (включая диски) по типу, материалу и нагрузочной способности.
• EN 1757-1:2014 – "Оборудование для подъёма грузов. Безопасность. Вилочные погрузчики" – европейский стандарт, гармонизированный с ISO 2328, но с дополнительными требованиями к сертификации.
• DIN 15170 – немецкий стандарт, регламентирующий минимальную толщину дисков в зависимости от диаметра и нагрузки (актуален для стальных и алюминиевых моделей).
• OSHA 1910.178 (США) – "Powered Industrial Trucks" – предъявляет требования к колёсам и дискам в контексте эксплуатационной безопасности, включая проверку на износ и деформацию.

Ключевые параметры стандартизации

Стандарты фокусируются на следующих аспектах:

1. Прочность и нагрузочная способность

   • Диски должны выдерживать динамические и статические нагрузки, превышающие номинальную грузоподъёмность погрузчика на 25–40% (в зависимости от стандарта).
   • Для пневматических дисков критичен параметр давления (регламентируется ISO 4209-1).
   • Безвоздушные (сплошные) диски тестируются на сжатие и ударную вязкость по ISO 22883.

2. Материалы и коррозионная стойкость

   • Стальные диски должны соответствовать EN 10025 (по химическому составу) и проходить испытания на устойчивость к коррозии в агрессивных средах (например, в морских портах).
   • Алюминиевые диски сертифицируются по EN 573-3 (сплавы серии 6000 или 7000) с обязательной проверкой на межкристаллитную коррозию.
   • Полимерные и композитные диски (например, из полиуретана или нейлона) тестируются на износостойкость по ISO 9352.

3. Геометрические требования

   • Точность посадки (диаметр ступицы, центровочное отверстие) регламентируется ISO 4209-2.
   • Балансировка диска должна обеспечивать вибрацию не более 5 мм/с при максимальной скорости (ISO 1940-1).
   • Ширина обода и профиль закраины стандартизированы для совместимости с шинами (ETRTO – European Tyre and Rim Technical Organisation).

Отраслевые требования и сертификация

Помимо международных стандартов, диски для погрузчиков должны соответствовать отраслевым нормам, которые зависят от сферы применения:

1. Промышленные и складские погрузчики

• CE-маркировка (обязательна для Европы) подтверждает соответствие Директиве 2006/42/EC по машиностроению.
• Требования к шумности: диски не должны превышать 80 дБ при движении (ISO 3744).
• Устойчивость к химическим веществам: для складов с агрессивными средами (например, кислотами) диски проходят тесты по DIN 53508.

2. Портовые и тяжелые погрузчики

• DNV GL (норвежский сертификат) или Lloyd’s Register – подтверждают пригодность для морских условий (солёная вода, высокая влажность).
• Требования к ударопрочности: диски должны выдерживать падение груза массой до 2 т с высоты 1 м без деформации (стандарт ISO 6312).
• Антикоррозийное покрытие: обязательно цинкование или порошковая покраска толщиной не менее 50 мкм (ISO 1461).

3. Пищевая и фармацевтическая промышленность

• FDA-совместимые материалы: диски из нержавеющей стали (AISI 304/316) или специальных полимеров (например, PEEK).
• Гигиенический дизайн: отсутствие полостей, где может скапливаться грязь (соответствие EHEDG или 3-A Sanitary Standards).
• Устойчивость к моющим средствам: тестирование на воздействие щелочей и кислот (ISO 2812-1).

4. Взрывоопасные зоны (ATEX)

• Диски для погрузчиков, работающих в зонах Ex (например, на нефтехимических предприятиях), должны:
  • Быть искробезопасными (материалы: алюминий, латунь или специальные полимеры).
  • Иметь сертификат ATEX 2014/34/EU (категория 2G/2D для зон с высоким риском взрыва).
  • Проходить испытания на электростатическую разрядку (IEC 60079-0).

Процесс сертификации и испытания

Сертификация дисков включает лабораторные и полевые тесты:

Производители обязаны предоставлять:

• Сертификат соответствия (например, CE, ATEX, DNV).
• Протокол испытаний с указанием применённых стандартов.
• Гарантийный паспорт с рекомендациями по эксплуатации и замене.

Маркировка и идентификация

На каждом диске должна быть нанесена нестираемая маркировка, включающая:

• Номинальную нагрузку (например, 5000 кг).
• Материал (например, AISI 304, AlMg3, PU).
• Сертификационный знак (CE, ATEX, DNV).
• Дата производства и серийный номер (для отслеживания партии).

Пример маркировки: DIN 15170 | 6.00-9 | 8PR | 4500 kg | AlMg3 | CE 0123 | 03/2024

Обслуживание и ремонт дисков: продление срока службы и предотвращение поломок**

Регулярное техническое обслуживание (ТО) дисков погрузчиков

Эффективность и долговечность дисков погрузчиков напрямую зависят от системности и качества технического обслуживания. Пренебрежение плановыми проверками приводит к ускоренному износу, коррозии, деформациям и внезапным поломкам, что увеличивает риски аварий и простоя техники. Ниже приведены ключевые процедуры ТО, разделенные по типам дисков.

1. Осмотр и диагностика

Частота: Ежедневно (визуально), раз в 100–200 моточасов (детальный осмотр).

• Пневматические и цельнолитые диски:

  • Проверка давления в шинах (для пневматики) – отклонение ±10% от нормы сокращает срок службы на 20–30%.
  • Контроль глубины протектора (минимально допустимая – 2–3 мм для промышленных шин).
  • Выявление трещин, вздутий, порезов на боковинах и беговой дорожке.
  • Оценка равномерности износа – неравномерный износ указывает на проблемы с развал-схождением или подвеской.

• Металлические бандажные диски:

  • Проверка целостности сварных швов и крепежных болтов (особенно после ударов).
  • Контроль износа рабочей кромки – предельный износ составляет 10–15% от первоначальной толщины.
  • Диагностика люфта между диском и ступицей (допустимый зазор – не более 0,5 мм).

• Полиуретановые и резиновые диски:

  • Осмотр на расслоение, разрывы, потерю эластичности (особенно в условиях низких температур).
  • Проверка адгезии (отслоение материала от основы диска).

2. Чистка и защита от коррозии

Коррозия – основная причина преждевременного выхода из строя металлических дисков, особенно в условиях высокой влажности или контакта с агрессивными средами (соли, химикаты).

• Механическая очистка:

  • Удаление грязи, песка и ржавчины щетками с металлическим ворсом (для грубой очистки) или пескоструйным аппаратом (для глубокой коррозии).
  • Запрещено использовать абразивы с крупным зерном (повреждают защитное покрытие).

• Химическая обработка:



  • Нанесение ингибиторов коррозии (например, на основе фосфатов цинка) после очистки.
  • Для дисков с лакокрасочным покрытием – восстановление слоя акриловыми или эпоксидными красками (толщина слоя не менее 60 мкм).

• Защита полиуретановых/резиновых дисков:

  • Обработка силиконовыми спреями для предотвращения растрескивания.
  • Хранение вдали от УФ-излучения и масел (разрушают структуру материала).

3. Балансировка и регулировка

Несбалансированные диски вызывают вибрации, ускоренный износ подшипников и трансмиссии.

• Статическая балансировка:

  • Проводится на стенде с роликовым конвейером (для пневматических и цельнолитых дисков).
  • Допустимый дисбаланс – не более 20 г·см для дисков диаметром до 800 мм.

• Динамическая балансировка:

  • Требуется для дисков, эксплуатируемых на скоростях выше 25 км/ч (например, на погрузчиках с шинами низкого давления).
  • Корректировка осуществляется свинцовыми грузиками или фрезеровкой (для металлических дисков).

• Регулировка развал-схождения:

  • Проверяется на оптическом или лазерном стенде каждые 500 моточасов.
  • Некорректные углы приводит к "пилообразному" износу протектора.

4. Ремонт и восстановление

Не все повреждения требуют замены диска – часть дефектов устранима в условиях мастерской.

Критические повреждения, требующие замены:

• Сквозные трещины в зоне крепления к ступице.
• Расслоение каркаса пневматической шины.
• Износ металлического диска более 25% от первоначальной толщины.

5. Хранение и эксплуатационные рекомендации

• Условия хранения:

  • Диски без шин хранят вертикально на стеллажах, избегая деформации.
  • Пневматические шины – накачанными до 50% от рабочего давления, вдали от источников тепла.
  • Полиуретановые диски – при температуре от +5°C до +25°C (ниже – теряют эластичность, выше – размягчаются).

• Эксплуатационные ограничения:

  • Максимальная нагрузка не должна превышать паспортные значения (например, для диска 10.00-20 – до 3500 кг).
  • Скоростной режим: для цельнолитых дисков – не более 40 км/ч, для пневматики – до 60 км/ч (зависит от индекса скорости).
  • Избегать:
  • Резких поворотов на высокой скорости (провоцирует срез протектора).
  • Длительной работы на неровных поверхностях (ударные нагрузки разрушают диск).

6. Периодичность обслуживания

*Применимо для дисков со встроенными подшипниками.

Примечание: Срок службы дисков можно увеличить на 30–50%, соблюдая регламент ТО и используя сертифицированные запчасти. Например, применение упрочненных болтов (класс прочности 10.9) вместо стандартных (8.8) снижает риск обрыва крепежа при ударных нагрузках.

Выбор дисков в зависимости от типа погрузчика: вилочные, фронтальные, боковые**

Вилочные погрузчики: особенности подбора дисков

Вилочные погрузчики (класс 1-5 по ISO 5053) эксплуатируются в закрытых складах, логистических центрах и производственных цехах, где ключевыми требованиями к дискам являются:

• Минимальное повреждение полов (бетон, эпоксидные покрытия, плитка).
• Низкий уровень шума (важно для работы вблизи персонала).
• Устойчивость к абразивному износу (пыль, мелкий мусор на полу).

Материалы и конструкции

1. Полиуретановые диски (PU)



   • Преимущества:
     • Мягкость (твёрдость 70–95A по Шору) предотвращает сколы бетона.
     • Бесшумная работа, виброизоляция.
     • Устойчивость к маслам и химикатам (важно для пищевой/фармацевтической промышленности).
   • Ограничения:
     • Низкая термостойкость (макс. +80°C), деградация под прямыми солнечными лучами (UV-излучение).
     • Не подходят для уличной эксплуатации (быстрый износ на грунте/асфальте).
   • Типы:
     • Монолитные – для лёгких нагрузок (до 2.5 т).
     • С металлическим сердечником – для нагрузок 3–5 т (предотвращает деформацию).

2. Резина (каучук) с армированием

   • Применение:
     • Склады с высокими динамическими нагрузками (частые разгоны/торможения).
     • Температурный диапазон: -30°C до +100°C.
   • Конструкции:
     • Гладкие (slick) – для ровных полов.
     • Рифлёные – для улучшенного сцепления на мокрых или пыльных поверхностях.
   • Недостатки:
     • Более высокий шум по сравнению с PU.
     • Риск оставлять чёрные следы на светлых покрытиях.

3. Пневматические/полупневматические шины

   • Используются редко, только для вилочных погрузчиков с грунтовым применением (например, на строительных площадках).
   • Проблемы:
     • Риск прокола, необходимость подкачки.
     • Высокая стоимость обслуживания.

Рекомендации по выбору

Фронтальные погрузчики: диски для тяжёлых нагрузок

Фронтальные погрузчики (класс 6-7 по ISO 5053) работают на открытых площадках, стройках, портах, где приоритеты:

• Высокая грузоподъёмность (до 20 т и выше).
• Сцепление на грунте, гравии, снегу.
• Устойчивость к механическим повреждениям (камни, металлический лом).

Материалы и типы дисков

1. Пневматические шины

   • Стандарт для фронтальных погрузчиков (более 80% случаев).
   • Типы протектора:
     • L-3 (Industrial) – универсальный рисунок для асфальта/грунта.
     • L-4 (Traction) – глубокие канавки для грязи/снега.
     • L-5 (Rock) – усиленная боковина для карьеров.
   • Преимущества:
     • Амортизация на неровных поверхностях.
     • Возможность ремонта (вулканизация проколов).
   • Недостатки:
     • Риск разгерметизации при работе с острыми предметами.
     • Требуют регулярного контроля давления.

2. Цельнолитые (solid) шины

   • Применение:
     • Погрузчики в металлургии, на мусорных полигонах.
     • Температурный диапазон: -40°C до +120°C.
   • Конструкции:
     • Трёхслойные (резина + полиуретан + металлический корд) – для экстремальных нагрузок.
     • С вставками из пенополиуретана – для снижения вибрации.
   • Плюсы:
     • Не прокалываются, не требуют подкачки.
     • Срок службы в 2–3 раза выше, чем у пневматики.
   • Минусы:
     • Жёсткость передаётся на подвеску погрузчика (дискомфорт оператора).
     • Высокая цена (в 1.5–2 раза дороже пневматики).

3. Гусеничные ленты (для спецтехники)

   • Используются на фронтальных погрузчиках с гусеничным ходом (например, Caterpillar 950GC).
   • Материалы:
     • Резина с металлическими вставками (для скальных пород).
     • Полиуретан (для асфальта, чтобы не повреждать покрытие).
   • Особенности:
     • Низкое удельное давление на грунт (важно для болотистых участков).
     • Сложность замены (требует спецоборудования).

Критерии выбора

Боковые погрузчики: специфика и нюансы

Боковые погрузчики (класс 8 по ISO 5053) используются для длинномерных грузов (трубы, бревна, контейнеры) и предъявляют особые требования к дискам:

• Узкий радиус поворота (диски не должны цепляться за груз).
• Стабильность при боковой нагрузке (риск опрокидывания).
• Минимальный износ при частых разворотах.

Оптимальные решения

1. Суперэластичные полиуретановые диски

   • Твёрдость 60–75A для амортизации боковых нагрузок.
   • Конструкция:
     • Конический профиль – уменьшает сопротивление при поворотах.
     • Усиленное основание – предотвращает сдвиг диска на ступице.
   • Пример применения:
     • Склады лесоматериалов (мягкость PU не повреждает древесину).

2. Низкопрофильные пневматические шины

   • Особенности:
     • Ширина на 20–30% меньше стандартной (для манёвренности).
     • Давление на 10–15% выше (улучшает устойчивость).
   • Протектор:
     • Асимметричный рисунок (внешняя сторона – жёсткая для сцепления, внутренняя – мягкая для амортизации).

3. Двойные колёсные блоки

   • Используются на погрузчиках для контейнеров (например, Konecranes).
   • Преимущества:
     • Равномерное распределение нагрузки (важно для грузоподъёмности 10+ т).
     • Возможность замены отдельных дисков в блоке.
   • Материалы:
     • Комбинированные (резина + полиуретановые вставки).

Таблица выбора для боковых погрузчиков

Экономические аспекты: соотношение цены, качества и эксплуатационных затрат**

Факторы, влияющие на стоимость дисков для погрузчиков

Цена дисков варьируется в зависимости от материала, конструкции, бренда и технологических особенностей. Основные ценовые сегменты:

Сравнение эксплуатационных затрат по типам дисков

Экономическая эффективность определяется не только первоначальной ценой, но и расходами на техническое обслуживание, ремонт и простои техники. Ключевые параметры:

1. Срок службы и износостойкость

• Стальные штампованные:

  • Средний ресурс: 2–4 года (или 5 000–10 000 моточасов).
  • Слабые места: коррозия, деформация при ударах, необходимость балансировки каждые 6–12 месяцев.
  • Эксплуатационные затраты: высокие (частая замена, ремонт ободов, затраты на простои).

• Стальные литые:

  • Ресурс: 5–8 лет (12 000–15 000 моточасов).
  • Преимущества: устойчивость к деформации, меньшая подверженность коррозии (за счёт защитных покрытий).
  • Экономия: снижение затрат на замену на 40% по сравнению со штампованными.

• Алюминиевые литые:

  • Ресурс: 6–10 лет (до 20 000 моточасов при бережной эксплуатации).
  • Риски: трещины при сильных ударах, высокая стоимость ремонта (сварка алюминия требует специализированного оборудования).
  • Экономия: снижение веса погрузчика на 10–15% → уменьшение расхода топлива на 3–5%.

• Титановые/композитные:

  • Ресурс: 10+ лет (до 30 000 моточасов).
  • Преимущества: минимальный износ, отсутствие коррозии, возможность восстановления покрытия.
  • Окупаемость: при интенсивной эксплуатации (например, в портах или логистических хабах) окупаются за 3–5 лет за счёт сокращения простоев.

2. Затраты на техническое обслуживание

Анализ окупаемости: когда какие диски выгоднее?

Выбор дисков должен основываться на интенсивности эксплуатации, условиях работы и бюджете. Рекомендации по сегментам:

1. Бюджетный сегмент (малый бизнес, сезонная работа)

• Оптимальный выбор: стальные штампованные с антикоррозийным покрытием.
• Обоснование:
  • Низкая первоначальная стоимость.
  • При работе до 2 000 моточасов в год затраты на замену не превышают экономию от дешёвых дисков.
• Риски: при интенсивной эксплуатации общие затраты за 5 лет превысят стоимость литых дисков.

2. Средний сегмент (логистические компании, склады)

• Оптимальный выбор: стальные литые или алюминиевые (в зависимости от нагрузок).
• Обоснование:
  • Стальные литые окупаются за 2–3 года за счёт уменьшения простоев и ремонтов.
  • Алюминиевые выгодны при работе в агрессивных средах (химические склады, пищевая промышленность), где коррозия стальных дисков ускоряется.
• Экономия: до $1 500–$3 000 в год на одном погрузчике (за счёт сокращения ТО и топлива).

3. Премиум-сегмент (порты, круглосуточные хабы, тяжёлые нагрузки)

• Оптимальный выбор: титановые или композитные с полиуретановым покрытием.
• Обоснование:
  • Срок службы в 2–3 раза выше, чем у стальных.
  • Снижение расходов на топливо на 5–8% (за счёт меньшего веса).
  • Минимальные простои: нет необходимости в частой балансировке или ремонте.
• Окупаемость: при эксплуатации 24/7 — 3–4 года.

Скрытые затраты: что учитывать при выборе?

1. Потери от простоев:
   • Замена диска занимает 2–4 часа (включая балансировку). При стоимости простоя погрузчика $50–$150/час, один внеплановый ремонт обходится в $200–$600.
2. Расход топлива:
   • Утяжелённые стальные диски увеличивают потребление дизеля на 2–4% (для погрузчика с двигателем 100 л.с. это +$300–$600 в год).
3. Стоимость утилизации:
   • Алюминиевые и титановые диски можно сдать в металлолом (возврат до 30% стоимости), тогда как стальные часто утилизируются с убытком.
4. Гарантийные обязательства:
   • Производители премиум-дисков (например, Michelin, Trelleborg, Camso) дают гарантию до 5 лет, тогда как на бюджетные модели — не более 1 года.

Практические рекомендации по снижению затрат

1. Для новых погрузчиков:
   • Устанавливайте литые стальные или алюминиевые диски — это увеличит остаточную стоимость техники при перепродаже.
2. Для б/у техники:
   • Если погрузчик старше 5 лет, нецелесообразно ставить титановые диски — лучше выбрать усиленные стальные с покрытием.
3. Оптимизация ТО:
   • Регулярная балансировка (раз в 6–12 месяцев) продлевает срок службы дисков на 20–30%.
   • Использование защитных колесных дисков (например, Ringfeder) снижает риск деформаций при ударах.
4. Аренда vs. покупка:
   • При краткосрочной аренде (до 2 лет) выгоднее бюджетные стальные диски.
   • При долгосрочной эксплуатации (5+ лет) премиум-диски снизят TCO (Total Cost of Ownership) на 25–40%.

Перспективы развития: новые технологии и тенденции в производстве дисков для погрузчиков**

Инновационные материалы: переход к композитам и гибридным решениям

Традиционные стальные и чугунные диски для погрузчиков постепенно уступают место композитным материалам и гибридным конструкциям, обеспечивающим лучшее соотношение прочности, веса и износостойкости. Ключевые направления развития:

• Углепластиковые и стекловолоконные композиты:

  • Преимущества: на 30–50% легче стали при сопоставимой прочности, устойчивость к коррозии, снижение вибраций.
  • Применение: Диски для электропогрузчиков (снижение энергопотребления за счёт уменьшения массы).
  • Ограничения: Высокая стоимость (в 2–3 раза дороже стали), сложности с ремонтом при повреждениях.

• Гибридные конструкции (сталь + полимерные покрытия):

  • Пример: Стальной каркас с полиуретановым или нейлоновым покрытием для защиты от абразивного износа.
  • Эффект: Продление срока службы на 20–40% в условиях высоких нагрузок (склады, порты).
  • Тренд: Использование наночастиц (графена, оксида алюминия) в покрытиях для повышения твёрдости.

• Алюминиевые сплавы с легирующими добавками:



  • Новые сплавы (например, Al-Zn-Mg-Cu) позволяют достичь прочности, близкой к стали, при весе на 40% меньше.
  • Перспектива: Широкое внедрение в компактные погрузчики для городской логистики.

Цифровизация и аддитивные технологии

Производство дисков трансформируется под влиянием Industry 4.0 и 3D-печати:

• Топологическая оптимизация:

  • Программные комплексы (например, Autodesk Generative Design) анализируют нагрузки и создают облегчённые геометрии дисков с сохранением прочности.
  • Результат: Снижение веса на 15–25% без потери жёсткости.

• Аддитивное производство (3D-печать):

  • Технологии: Selective Laser Melting (SLM) для металлических дисков, FDM для прототипов из композитов.
  • Преимущества:
  • Изготовление индивидуальных дисков под специфические условия эксплуатации (например, для работы в агрессивных средах).
  • Уменьшение отходов материала на до 90% по сравнению с литьём.
  • Пример: Компания Caterpillar тестирует 3D-печать запасных дисков для горнодобывающих погрузчиков.

• Цифровые двойники (Digital Twins):

  • Виртуальные модели дисков проходят симуляцию износа в различных условиях (температура, влажность, нагрузки).
  • Цель: Предсказательное обслуживание и оптимизация дизайна до физического производства.

Умные диски: интеграция датчиков и IoT

Развитие Интернета вещей (IoT) позволяет оснащать диски погрузчиков встроенными сенсорами для мониторинга в реальном времени:

• Пример внедрения: Компания Kion Group тестирует диски с беспроводными датчиками для передачи данных о состоянии на облачную платформу.
• Перспектива: Разработка саморегулирующихся дисков с адаптивной жёсткостью (например, изменение амортизации в зависимости от груза).

Экологические тенденции: переработка и устойчивые материалы

Ужесточение экологических норм стимулирует переход к циркулярной экономике в производстве дисков:

• Вторичная переработка металлов:

  • Технологии электродуговой плавки позволяют перерабатывать до 95% лома без потери качества.
  • Пример: Компания Volvo использует 100% переработанную сталь для дисков погрузчиков серии L25.

• Биокомпозиты:

  • Эксперименты с растительными волокнами (льняное, бамбуковое) в составе полимерных дисков.
  • Преимущества: Снижение углеродного следа на до 30%, биоразлагаемость.

• Покрытия без хрома:

  • Замена токсичного хромирования на керамические покрытия (например, Al₂O₃-TiO₂) для защиты от коррозии.

Тренды в дизайне: функциональность и безопасность

Современные диски разрабатываются с учётом эргономики, безопасности и универсальности:

• Модульные конструкции:

  • Диски с съёмными ободами для быстрой замены изношенных элементов без демонтажа всего колеса.
  • Пример: Система Quick-Change Rim от Trelleborg.

• Антискользящие профили:

  • Лазерная гравировка микрорельефа на поверхности диска для улучшения сцепления в мокрых условиях.

• Шумоподавление:

  • Интеграция резиновых демпферов в конструкцию для снижения шума на 10–15 дБ (актуально для складских погрузчиков).

Перспективные направления исследований

1. Самовосстанавливающиеся материалы:
   • Разработка полимеров с микрокапсулами, высвобождающими отвердитель при повреждениях (проект MIT).
2. Графеновые покрытия:
   • Повышение износостойкости в 5–10 раз по сравнению с традиционными покрытиями.
3. Активное охлаждение:
   • Внедрение микроканалов с теплоносителем в дисках для тяжелонагруженных погрузчиков.
